BAJONETTFÜHLER

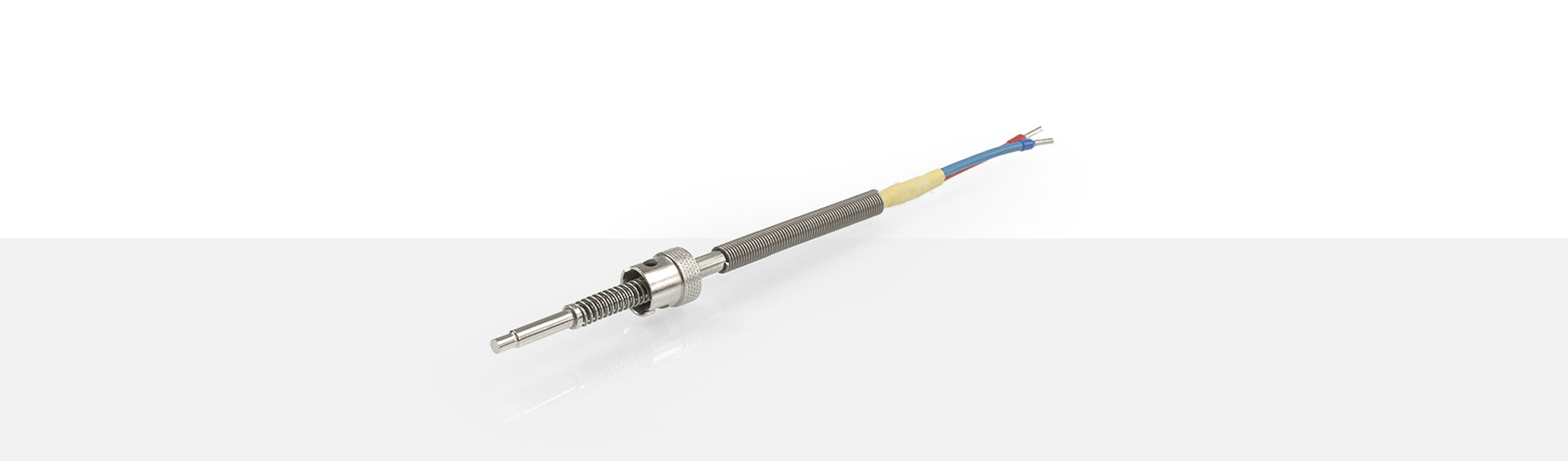

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Der Temperatursensor TEF 20 besitzt eine Druckfeder Ø 7 x 35 mm. Dadurch kann ein optimaler Anpressdruck auf die Fühlerspitze ausgeübt werden. Der Innendurchmesser der Bajonettkappe ist 12,3 mm. Die Fühlerspitze ist plan. Der Übergang von Fühlerteil zur Thermoleitung ist konisch zugentlastet. Standardmäßig wird eine Knickschutzfeder Ø 8 x 65 mm verwendet.
Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 20. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1307289 | 2x0,22 mm² | -40 °C bis +180 °C | 4,00 mm ± 0,10 mm |
| 1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
| 1200464 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1200465 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1256523 | 2x1,00 mm² | -50°C bis +500 °C | ca. 4,50 x 2,60 mm |
| 2239027 | 2x1,00 mm² | -90°C bis +650 °C | ca. 5,00 x 3,20 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Duplex - Thermoelement - Steckverbindungen
| Typ J | Duplex Stecker | A# 1209139 | |
| Duplex Kupplung | A# 1209144 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Duplex Stecker | A# 2105264 | |
| Duplex Kupplung | A# 1302891 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
