BAJONETTFÜHLER

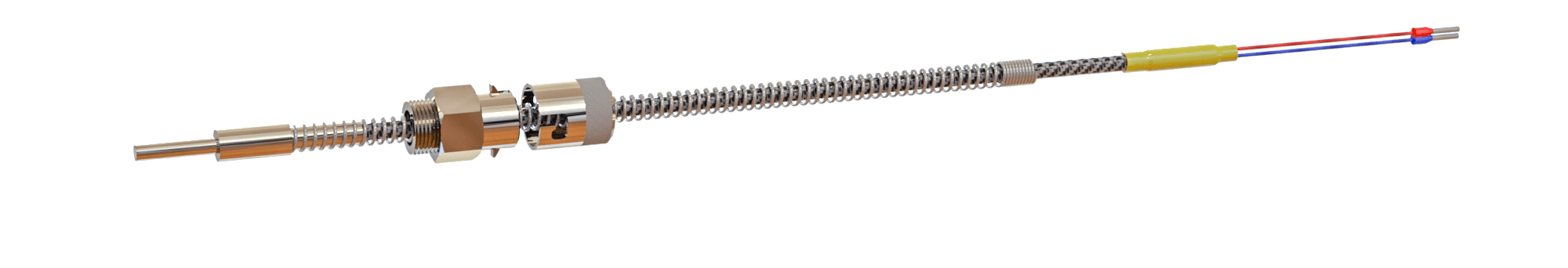

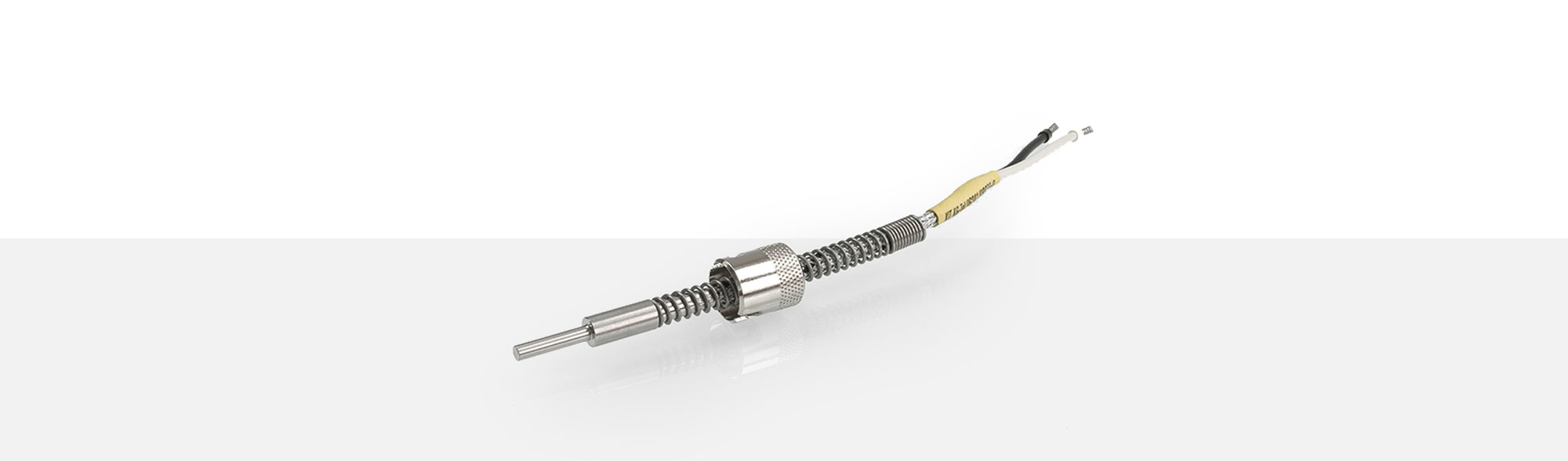

Einsteckthermoelemente mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Die verjüngte Fühlerspitze ermöglicht eine schnelle Ansprechzeit des Thermoelements. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Anschlussleitung besteht aus glasseidenisolierten Adern mit einem Schutzgeflecht aus vernickelten Stahldrähten.
Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 90. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
| 1200464 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1200465 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1256523 | 2x1,00 mm² | -50°C bis +500 °C | ca. 4,50 x 2,60 mm |
| 2239027 | 2x1,00 mm² | -90°C bis +650 °C | ca. 5,00 x 3,20 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Einschraubnippel N20/21
Einschraubnippel N20/21
M12 x 1 x 35 mm
| Artikel# | 1204426 |
| Gewinde | M12 x 1 |
| Gewindelänge | 10 mm |
| Gesamtlänge | 35 mm |
| Schaftdurchmesser | 12 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N30
Einschraubnippel N30
M12 x 1 x 60 mm
| Artikel# | 1204420 |
| Gewinde | M12 x 1 |
| Gewindelänge | 10 mm |
| Gesamtlänge | 60 mm |
| Schaftdurchmesser | 12 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N30
M12 x 1 x 80 mm
| Artikel# | 1314889 |
| Gewinde | M12 x 1 |
| Gewindelänge | 10 mm |
| Gesamtlänge | 80 mm |
| Schaftdurchmesser | 12 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N32
Einschraubnippel N32
M14 x 1,5 x 60 mm
| Artikel# | 1357959 |
| Gewinde | M14 x 1,5 |
| Gewindelänge | 10 mm |
| Gesamtlänge | 60 mm |
| Schaftdurchmesser | 14,5 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
