EINSCHRAUBFÜHLER

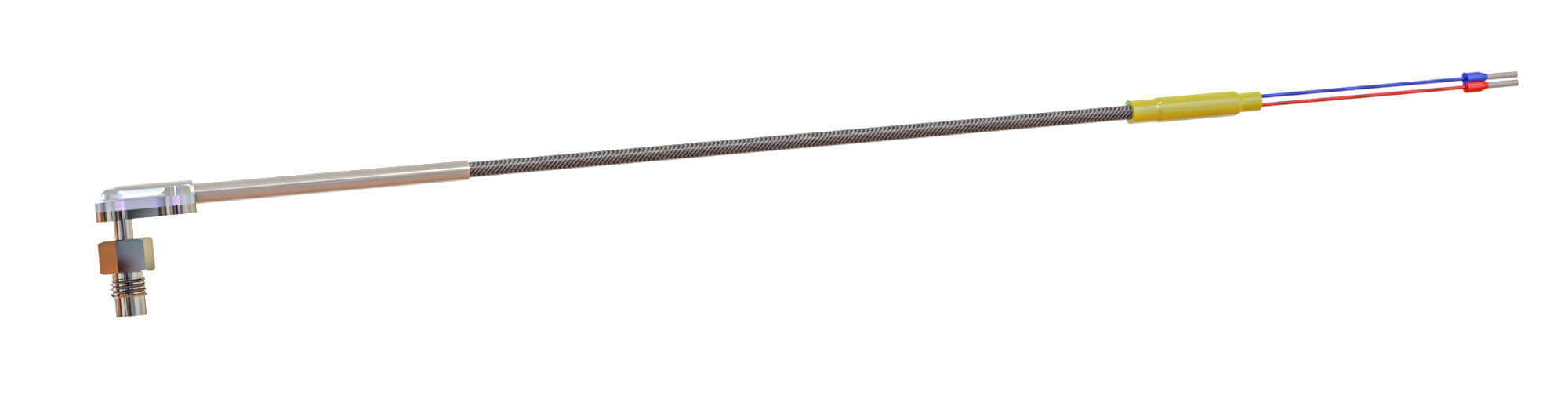

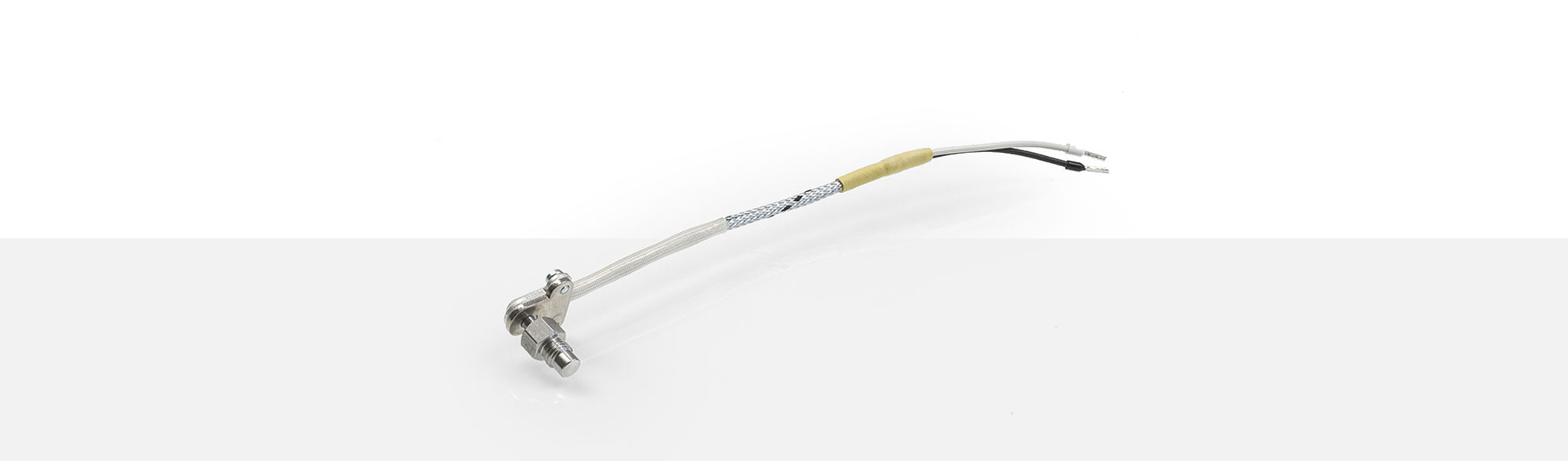

Einschraubthermoelemente eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ TEF 104 ist ein Einschraubfühler mit rechtwinkligem Abgang. Die Fühlerspitze hat die Abmaße Ø 6,5 x 4 mm, mit planer Messfläche und einer Gesamtlänge von 20 mm. Der Einschraubnippel hat ein 5 mm langes Gewinde M8x1 und eine Gesamtlänge von 12 mm, an dessen Ende eine Schlüsselweite von 10 ist. Als Knickschutz wird ein 60 mm langer Glasseidenschlauch verwendet.
Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 104. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 2006830 | 2x0,22 mm² | -100 °C bis +200 °C | ca. 3,20 mm |
| 1299314 | 2x0,22 mm² | -50 °C bis +600 °C | ca. 3,30 mm |
| 1200455 | 2x0,22 mm² | -50 °C bis +400 °C | ca. 3,40 mm |
| 1338483 | 2x0,22 mm² | -50 °C bis +400 °C | max. 3,50 mm |
| 1307289 | 2x0,22 mm² | -40 °C bis +180 °C | 4,00 mm ± 0,10 mm |
| 1345033 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +205 °C | 2,80 mm ± 0,10 mm |
| 1330509 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +300 °C | ca. 3,40 mm |
| 1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
Fe-CuNi Typ J
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 2029278 | 2x0,22 mm² | -50 °C bis +400 °C | ca. 2,10 mm |
| 2102578 | 2x0,22 mm² | -40 °C bis +200 °C | ca. 3,00 mm |
| 1346358 | 2x0,22 mm² + 1,00 mm² Schutzleiter |
-50 °C bis +400 °C | ca. 3,10 mm |
| 1229818 | 4x0,22 mm² | -50 °C bis +400 °C | ca. 3,60 mm |
| 2051568 | 2x0,35 mm² | -50 °C bis +400 °C | ca. 3,40 mm |
| 1222528 | 2x0,35 mm² | -50 °C bis +400 °C | ca. 3,60 mm |
| 1231037 | 2x0,50 mm² | -50 °C bis +400 °C | ca. 3,90 mm |
| 2239028 | 2x0,35 mm² | -50 °C bis +650 °C | ca. 3,40 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Duplex - Thermoelement - Steckverbindungen
| Typ J | Duplex Stecker | A# 1209139 | |
| Duplex Kupplung | A# 1209144 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Duplex Stecker | A# 2105264 | |
| Duplex Kupplung | A# 1302891 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
