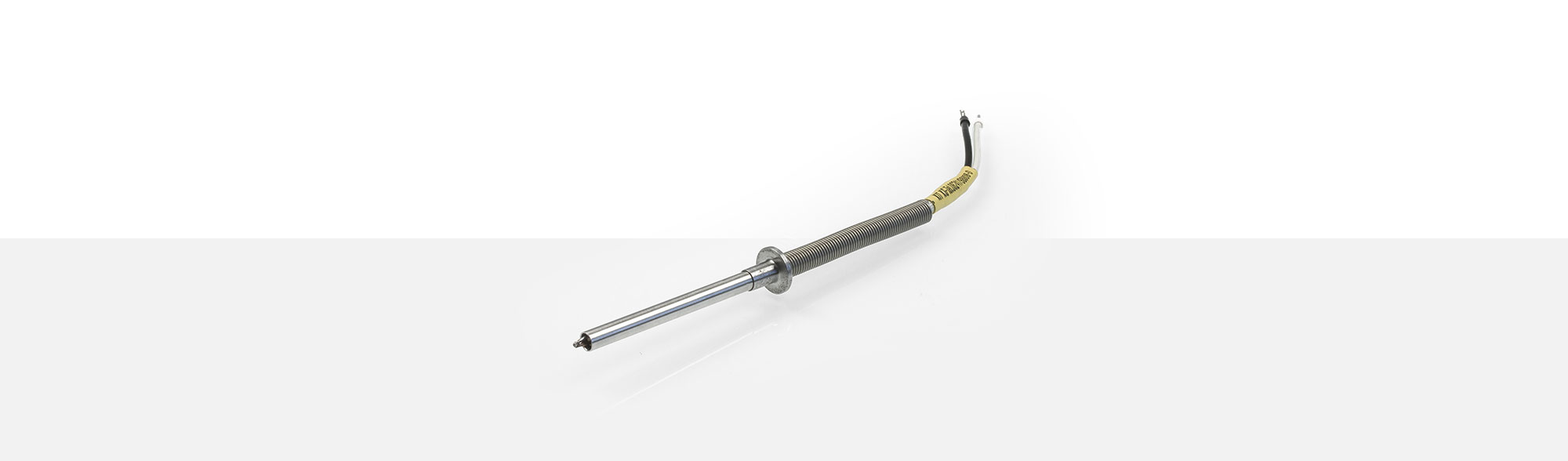

LUFTFÜHLER
Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Fühlerpunkt kann je nach Ausführung innerhalb oder außerhalb des Schutzrohres liegen. Der Übergang der Ausgleichsleitung zum Schutzrohr ist zugentlastet. Als Knickschutz wird eine Feder verwendet. Zur Befestigung können Klemmverschraubungen oder konische Anschlagringe genutzt werden. Je nach Einsatzgebiet kommen PVC-PFA-Glasseide und Glasseide mit Drahtgeflecht zur Anwendung. Die Fühler können in verschiedenen Eintauchlängen gefertigt werden.

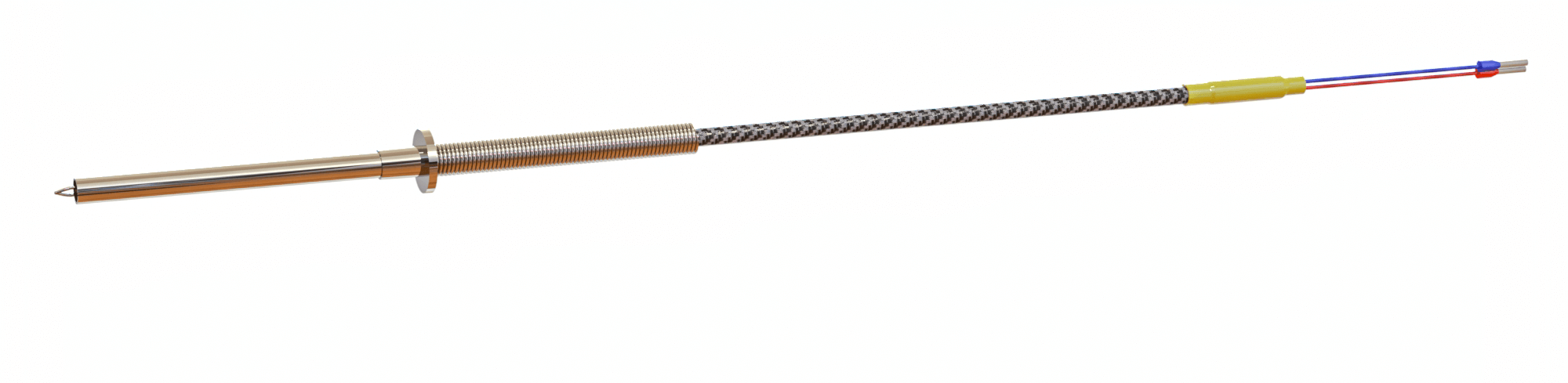

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ TEF 22. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200464 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1200465 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1256523 | 2x1,00 mm² | -50°C bis +500 °C | ca. 4,50 x 2,60 mm |
| 2239070 | 2x1,00 mm² | -50°C bis +500 °C | ca. 5,00 x 3,20 mm |
Fe-CuNi Typ J
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1201349 | 2x1,00 mm² | -50 °C bis +400 °C | max. 4,60 mm |
NiCr-Ni Typ K
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200473 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Klemmverschraubungen
Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.
Klemmverschraubung M10x1
| Artikel# | 1358666 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
12 mm |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung M10x1
| Artikel# | 1216718 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung G1/8"
| Artikel# | 1364567 |
| Gewinde | G 1/8" |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
