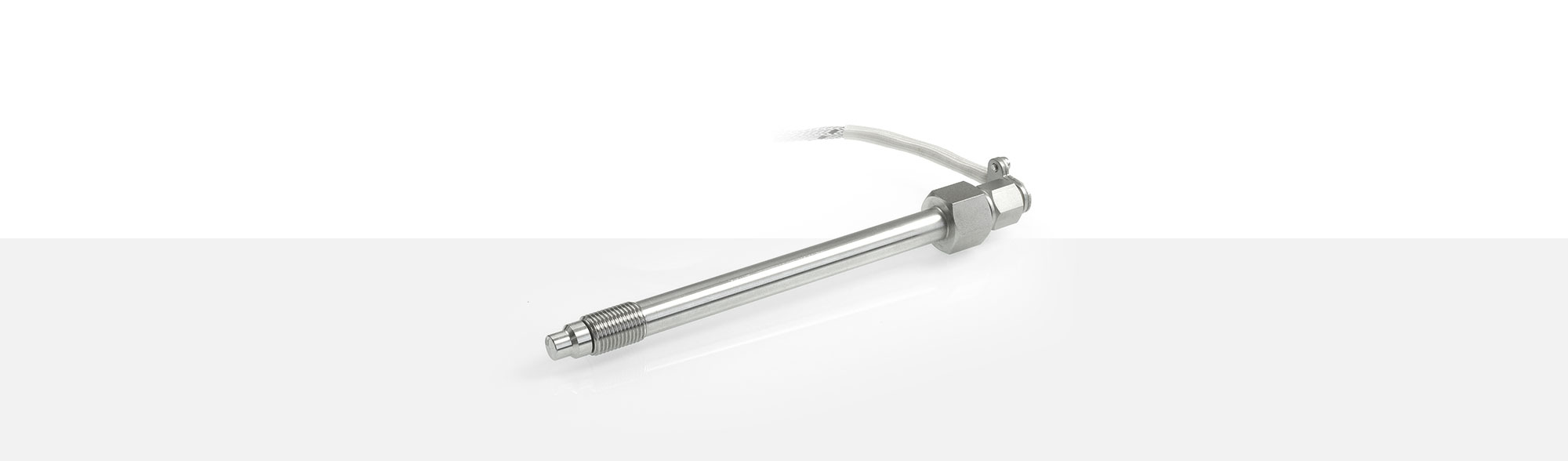

Massetemperaturfühler
Massetemperaturfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Massefühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. In der Ausführung kann man zwischen Einfach- und Doppelthermoelement sowie mit oder ohne Potential wählen. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

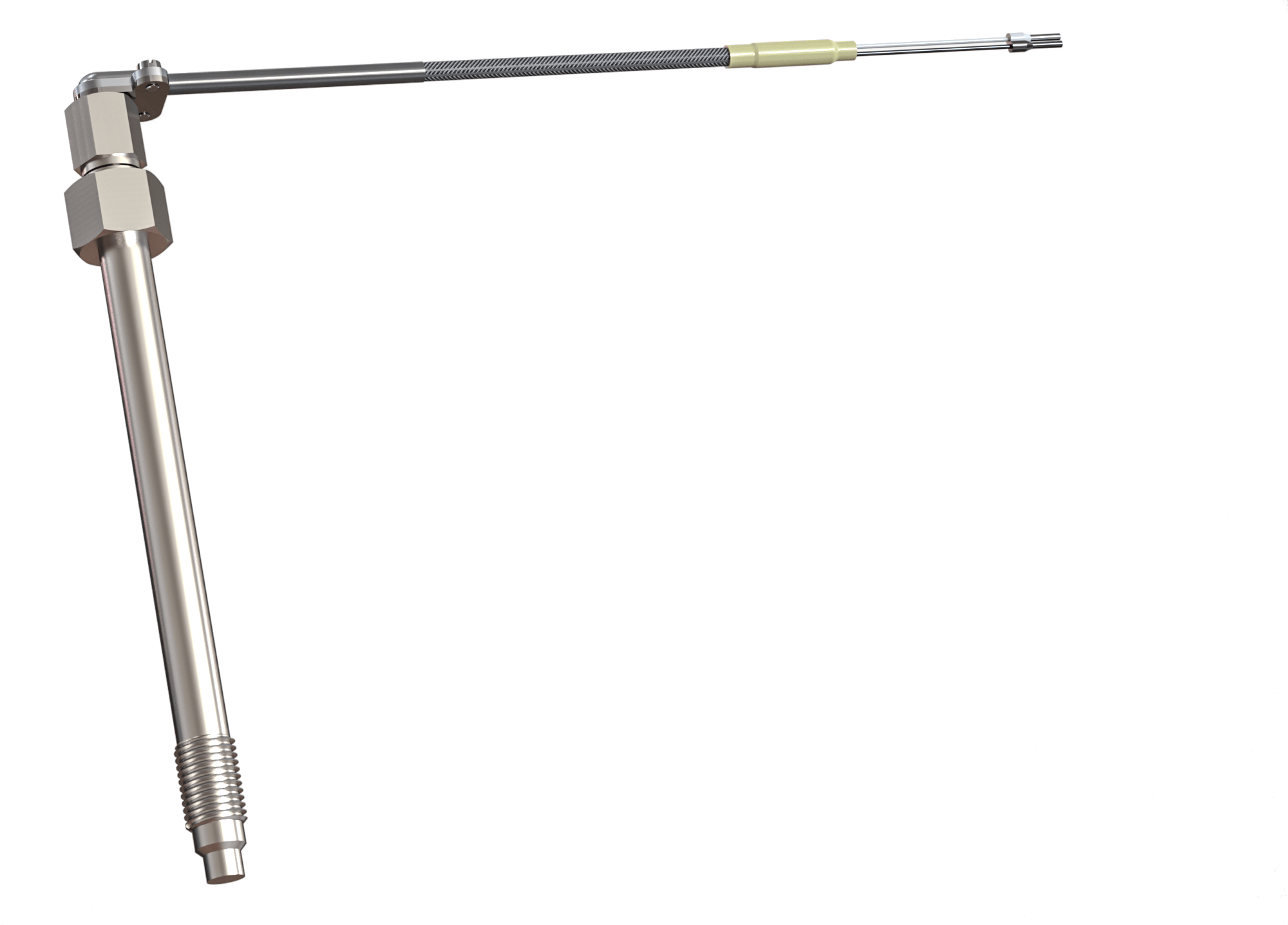

Folgend eine Aufstellung unserer Standard Thermo- und Ausgleichsleitungen für den Temperatursensor Typ MTF 117. Auf Wunsch sind auch andere möglich.
Fe-CuNi Typ L
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1200456 | 4x0,22 mm² | -50 °C bis +400 °C | max. 3,80 mm |
| 1200464 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1200465 | 2x1,00 mm² | -50 °C bis +400 °C | ca. 4,50 mm |
| 1256523 | 2x1,00 mm² | -50°C bis +500 °C | ca. 4,50 x 2,60 mm |
| 2239027 | 2x1,00 mm² | -90°C bis +650 °C | ca. 5,00 x 3,20 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kupplung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Thermoelement - Steckverbindungen
| Typ J | Stecker | A9.1 | A# 1107127 |
| Kupplung | A10.1 | A# 1107128 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Stecker | A9.2 | A# 1209136 |
| Kupplung | A10.2 | A# 1134620 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Duplex - Thermoelement - Steckverbindungen
| Typ J | Duplex Stecker | A# 1209139 | |
| Duplex Kupplung | A# 1209144 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
| Typ K | Duplex Stecker | A# 2105264 | |
| Duplex Kupplung | A# 1302891 | ||
| Zugentlastung | 2x1,00 mm² | A# 1349298 | |
| bei Querschnitt | 2x0,50 mm² | A# 1349300 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
