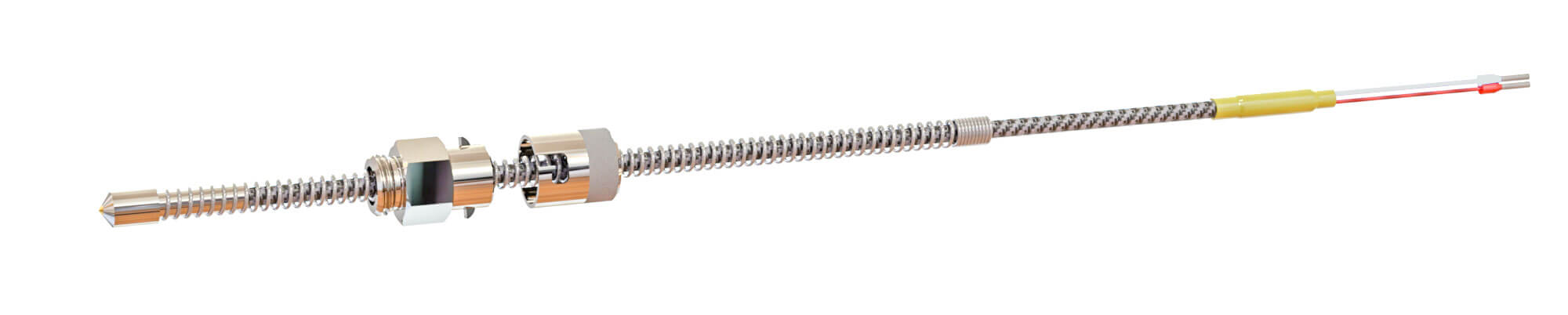

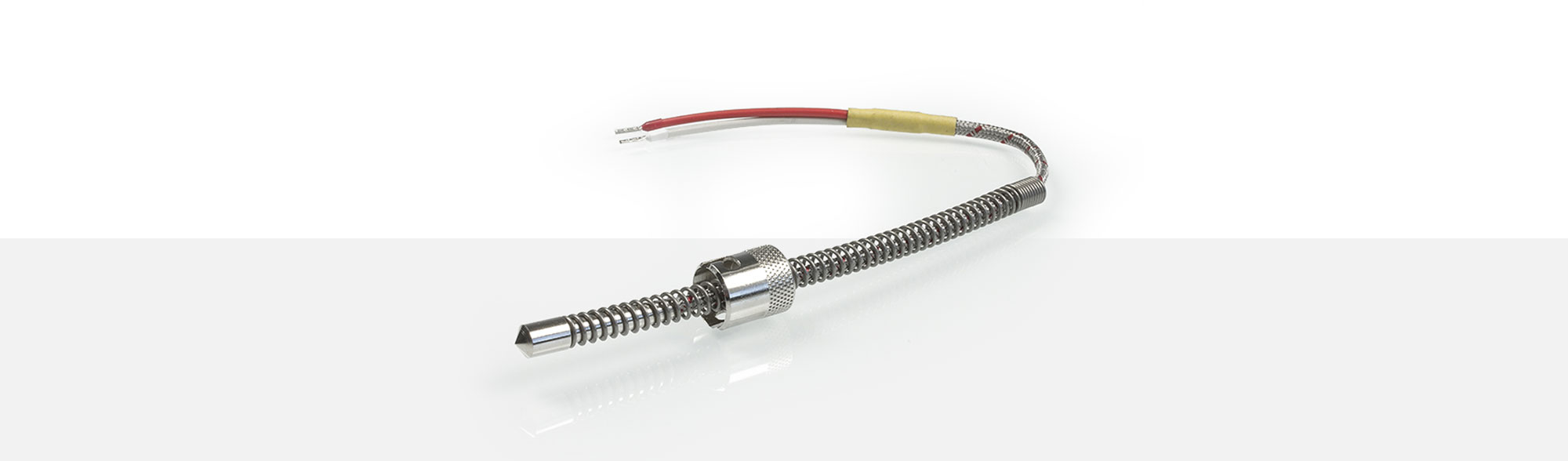

BAJONETTFÜHLER
Einsteckwiderstandsfühler mit Bajonettverschluss werden überwiegend in Formen und Werkzeugen in der Kunststoffindustrie verwendet. Durch die 110° Fühlerspitze passt sich der Fühler der Fühlerbohrung an. Die Feder Standard 200 mm lang aus dem Werkstoff 1.4310 gewährleistet einen optimalen Anpressdruck auf die Fühlerspitze. Die Bajonettkappe besitzt ein 8er bzw. 6er Federgewinde. Durch Drehen der Bajonettkappe kann die Einbaulänge verändert werden. Der Innendurchmesser der Bajonettkappe ist 15 mm. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

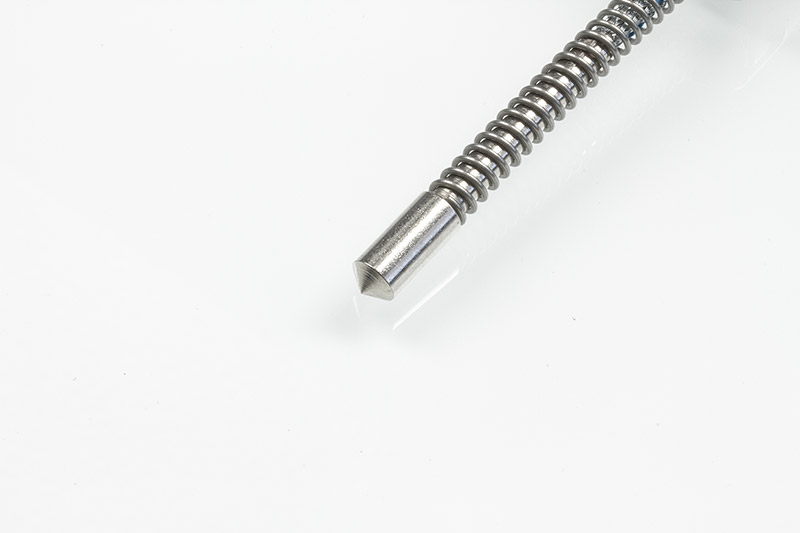

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 4 Ø 6 mm. Auf Wunsch sind auch andere möglich.

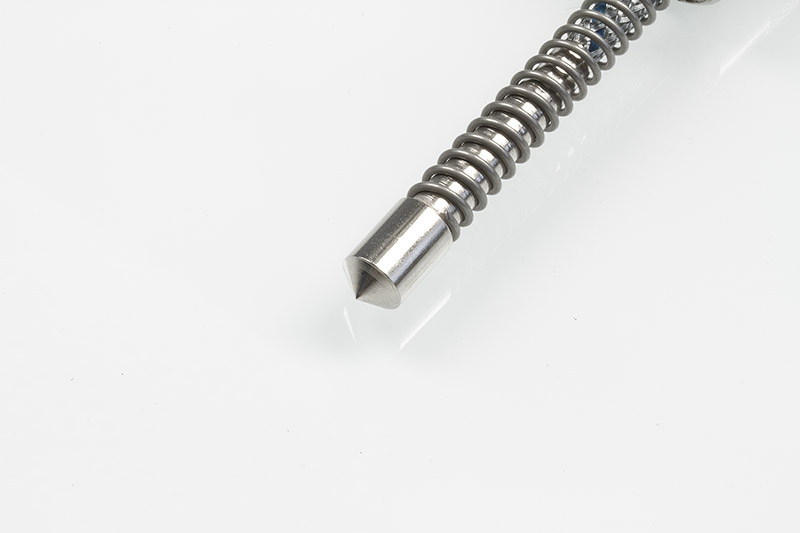

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 4 Ø 8 mm. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1300580 | 4x0,22 mm² Cu-verzinnt |
-90 °C bis +260 °C | 3,50 ±0,10 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |

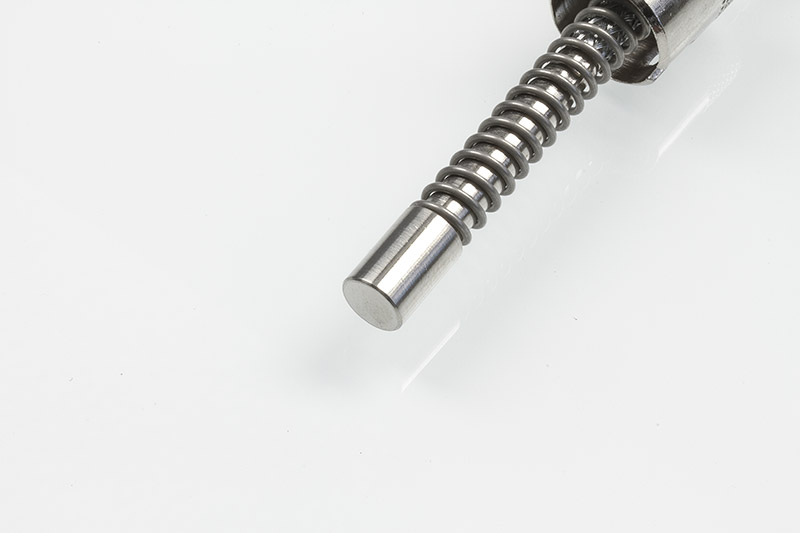

Fühlerspitzen
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kuppung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Einschraub-Schutzhülsen
Die Einschraub-Schutzhülse erlaubt ein Auswechseln des Thermoelements ohne Systementleerung. Diese werden aus Vollmaterial in unserem Werkzeugbau gedreht.
Einschrauben-Schutzhülse
| Material | Edelstahl 1.4301 |
| Thermoelemente | Ø 8 mm Ø 6 mm |
| Durchmesser | Ø 12 mm Ø 10 mm |
| Innenbohrung | Ø 8,5 mm Ø 6,5 mm |
| Eintauchtiefe (Kundenwunsch) |
inklusive Gewinde |
| Gewindelänge | 10 mm |
| Schlüsselweite | 24 |
| Fühlerver- schraubung |
G 1/4" |
| Prozess-anschlüsse | G 3/8" G 1/2" M18x1,5 M20x1,5 |
Einschraub-Schutzhülse
| Material | Messing MS58 |
| Thermoelemente | Ø 8 mm Ø 6 mm |
| Durchmesser | Ø 12 mm Ø 10 mm |
| Innenbohrung | Ø 8,5 mm Ø 6,5 mm |
| Eintauchtiefe (Kundenwunsch) |
inklusive Gewinde |
| Gewindelänge | 10 mm |
| Schlüsselweite | 24 |
| Fühlerver- schraubung |
G 1/4" |
| Prozess-anschlüsse | G 3/8" G 1/2" M18x1,5 M20x1,5 |
Einschraubnippel N4
Einschraubnippel N4
G3/8"
| Artikel# | 1204429 |
| Gewinde | G 3/8" |
| Gewindelänge | 6 mm |
| Gesamtlänge | 27 mm |
| Schlüsselweite | 17 |
| Schaftdurchmesser | 14,5 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N4
G1/4"
| Artikel# | 1204428 |
| Gewinde | G 1/4" |
| Gewindelänge | 6 mm |
| Gesamtlänge | 27 mm |
| Schlüsselweite | 17 |
| Schaftdurchmesser | 14,5 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N4
M14x1,5
| Artikel# | 1204427 |
| Gewinde | M 14 x 1,5 |
| Gewindelänge | 6 mm |
| Gesamtlänge | 27 mm |
| Schlüsselweite | 17 |
| Schaftdurchmesser | 14,5 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Einschraubnippel N32
Einschraubnippel N32
M14 x 1,5 x 60 mm
| Artikel# | 1357959 |
| Gewinde | M14 x 1,5 |
| Gewindelänge | 10 mm |
| Gesamtlänge | 60 mm |
| Schaftdurchmesser | 14,5 mm |
| Innendurchmesser | 9 mm |
| Material | Stahl vernickelt |
| gezogene Stifte | 2 |
Ausführungsbeispiele
