PWF 104

ANWENDUNGS­BEREICHE

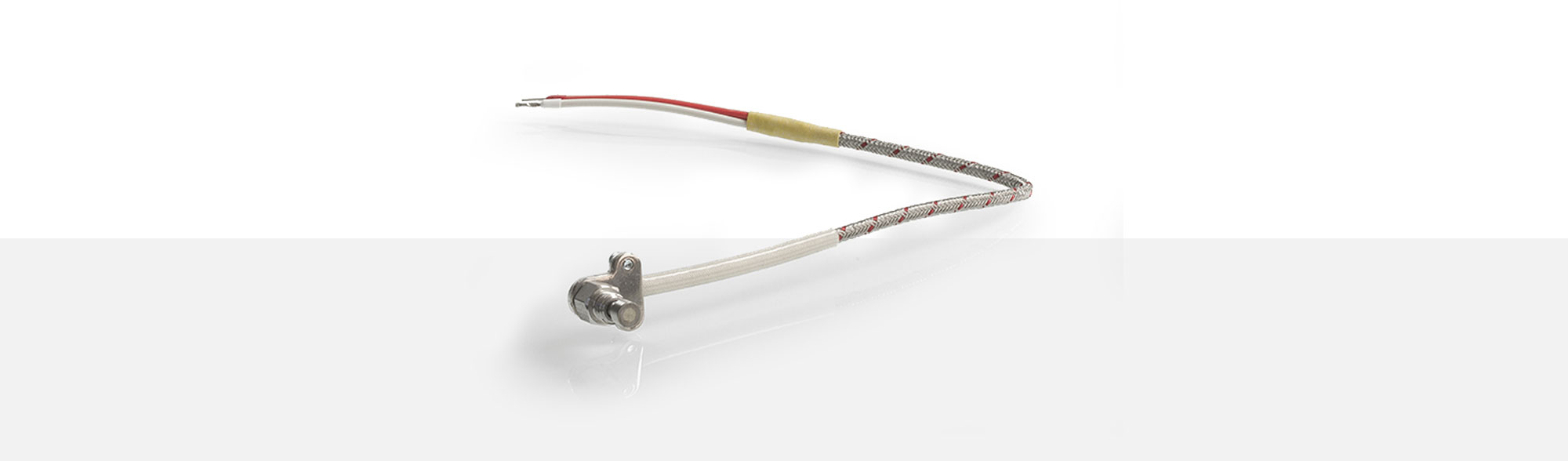

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Der Temperatursensor Typ PWF 104 ist ein Einschraubfühler mit rechtwinkligem Abgang. Die Fühlerspitze hat die Abmaße Ø 6,5 x 4 mm, mit planer Messfläche und einer Gesamtlänge von 20 mm. Der Einschraubnippel hat ein 5 mm langes Gewinde M8x1 und eine Gesamtlänge von 12 mm, an dessen Ende eine Schlüsselweite von 10 ist. Als Knickschutz wird ein 60 mm langer Glasseidenschlauch verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

• Messeinsatz Pt100 nach
  DIN EN 60751 - Klasse B
• Standardausführung in Zweileiterschaltung
• Einsatztemperatur: bis 260 °C
• potentialfrei
• Fühlerspitze: Ø 6,5 x 4 mm - plan
• Gewindenippel M8x1 - SW 10
