Einschraubfühler

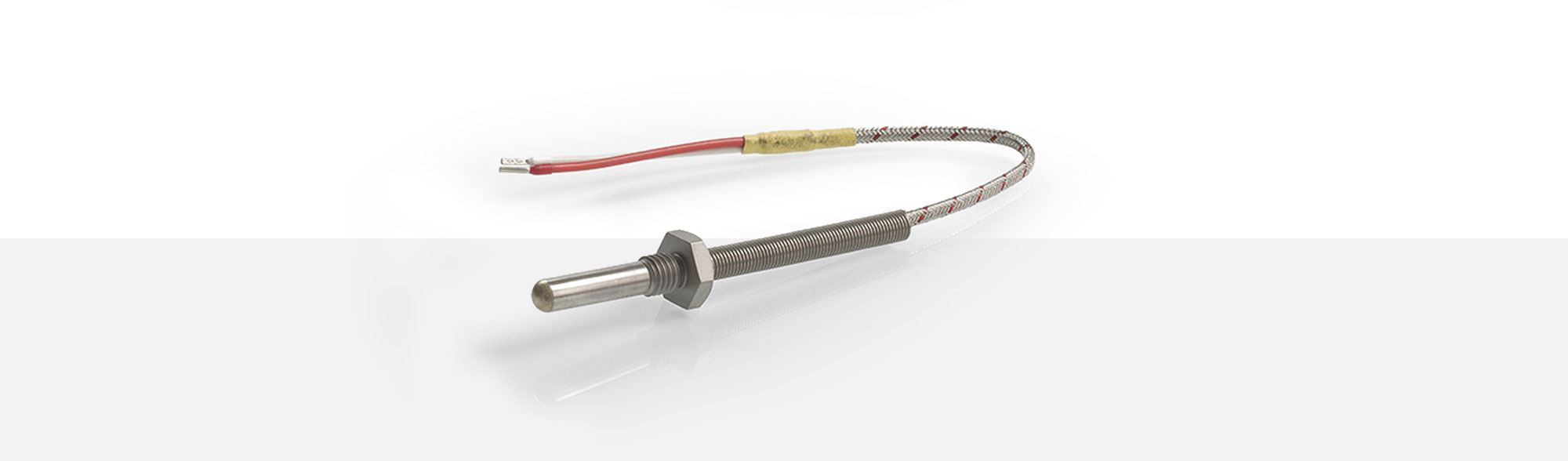

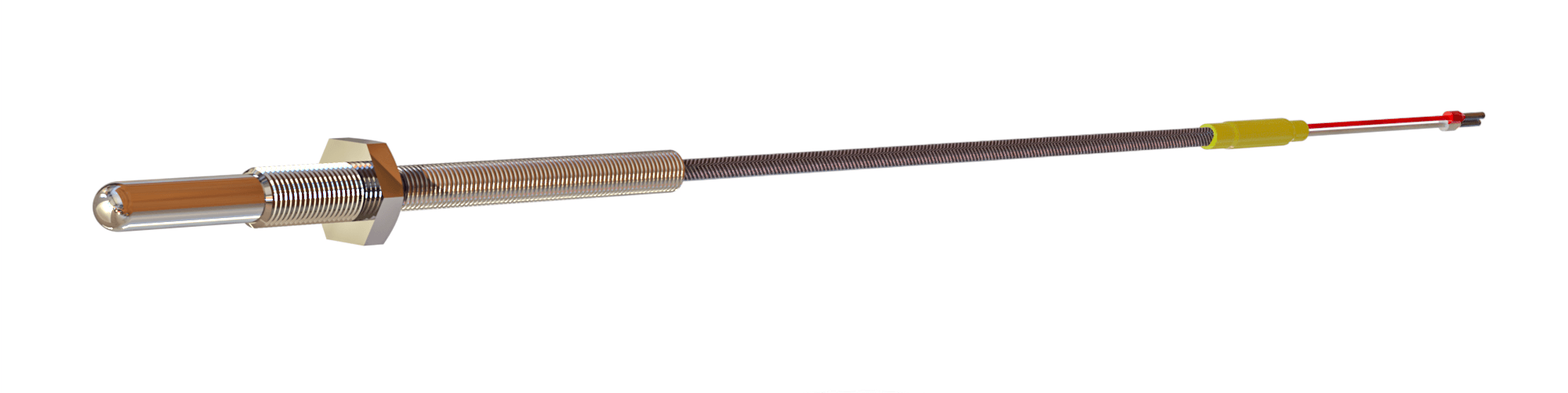

Einschraubwiderstandsfühler eignen sich sehr gut zur Messung an Oberflächen. Sie werden direkt in das Werkstück eingeschraubt und sind in verschiedenen Gewindegrößen erhältlich. Die Einschraublänge des Temperatursensors Typ PWF 206 beträgt 50 mm. Dem balligen Fühlerrohr von Ø 8 x 30 mm schließt sich ein fest verlöteter Gewindenippel M10 x 20 mm mit einer Schlüsselweite von 17 an. Die Gesamtlänge beträgt 50 mm. Als Knickschutz wird eine Feder Ø 8 x 65 mm verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 206. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1308376 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 3,50 ±0,15 mm |
| 1298296 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,80 ±0,05 mm |
| 1258824 | 2x0,25 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,30 ±0,10 mm |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1201352 | 2x0,38 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,45 x 1,95 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kuppung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
