Einsteckfühler

PWF 15

ANWENDUNGSBEREICHE

Einsteckwiderstandsfühler finden in fast allen möglichen Einsatzgebieten der Temperaturmessung ihre Anwendung. Sie werden in gerader als auch rechtwinkliger Ausführung hergestellt. Zur Befestigung stehen je nach Ausführung Klemmverschraubungen, Schrauben, Laschen und Anschlagringe zur Verfügung. Der Knickschutz ist wählbar. Standardmäßig werden Federn bzw. Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.

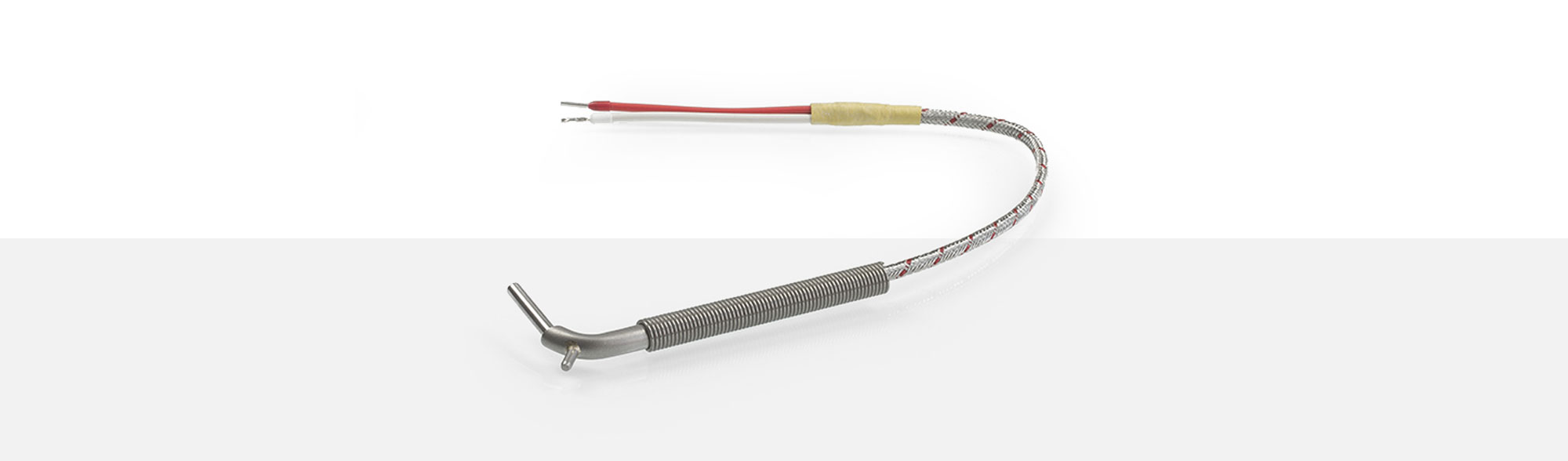

Der Temperatursensor Typ PWF 15 ist ein Fühler in rechtwinkliger Bauform. An das gebogene Schutzrohr Ø 6 x 37 mm ist an der Stirnseite ein Kerbstift Ø 2,5 x 6 mm angelötet. Diese Spannnase wird durch eine Feder in der Bohrung gehalten. Das Fühlerrohr hat einen Durchmesser von 3,5 mm und ist in der Standard-Ausführung 20 mm lang.

Messeinsatz Pt100 nach
DIN EN 60571 - Klasse B
Standardausführung in Zweileiterschaltung
Einsatztemperatur: bis 260 °C
potentialfrei
Ausführung der Fühlerspitze:
Ø 3,5 x 20 mm ET
Befestigung mit Feder am Kerbstift
Knickschutzfeder Ø 8 x 65 mm

bis 260°C
Einsatztemperatur
Ø 8 x 40 mm
Fühlerspitze
60 mm
Knickschutzfeder

PWF 15 Einsteckfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 15. Auf Wunsch sind auch andere möglich.

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1201354	2x0,35 mm² Cu-vernickelt	-50 °C bis +260 °C	4,6 x 2,8 mm
1201352	2x0,38 mm² Cu-vernickelt	-50 °C bis +260 °C	3,45 x 1,95 mm
1340642	3x0,25 mm² Cu-verzinnt	-60 °C bis +260 °C	3,40 ±0,15 mm
1307789	4x0,22 mm² Cu-verzinnt	-50 °C bis +350 °C	4,00 ±0,15 mm
