Kopffühler

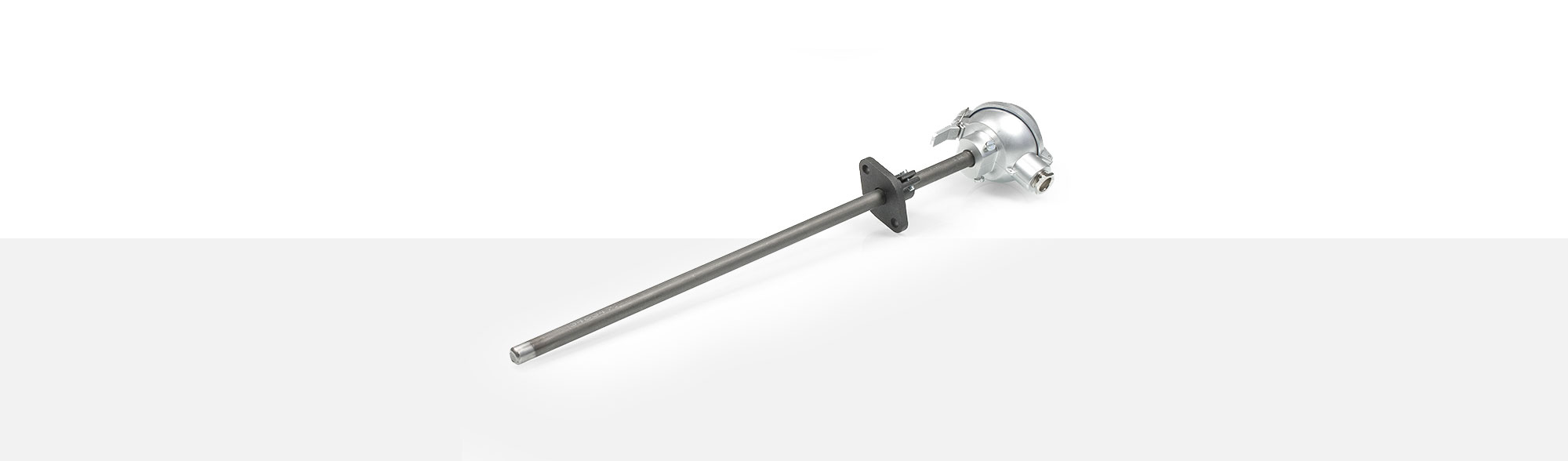

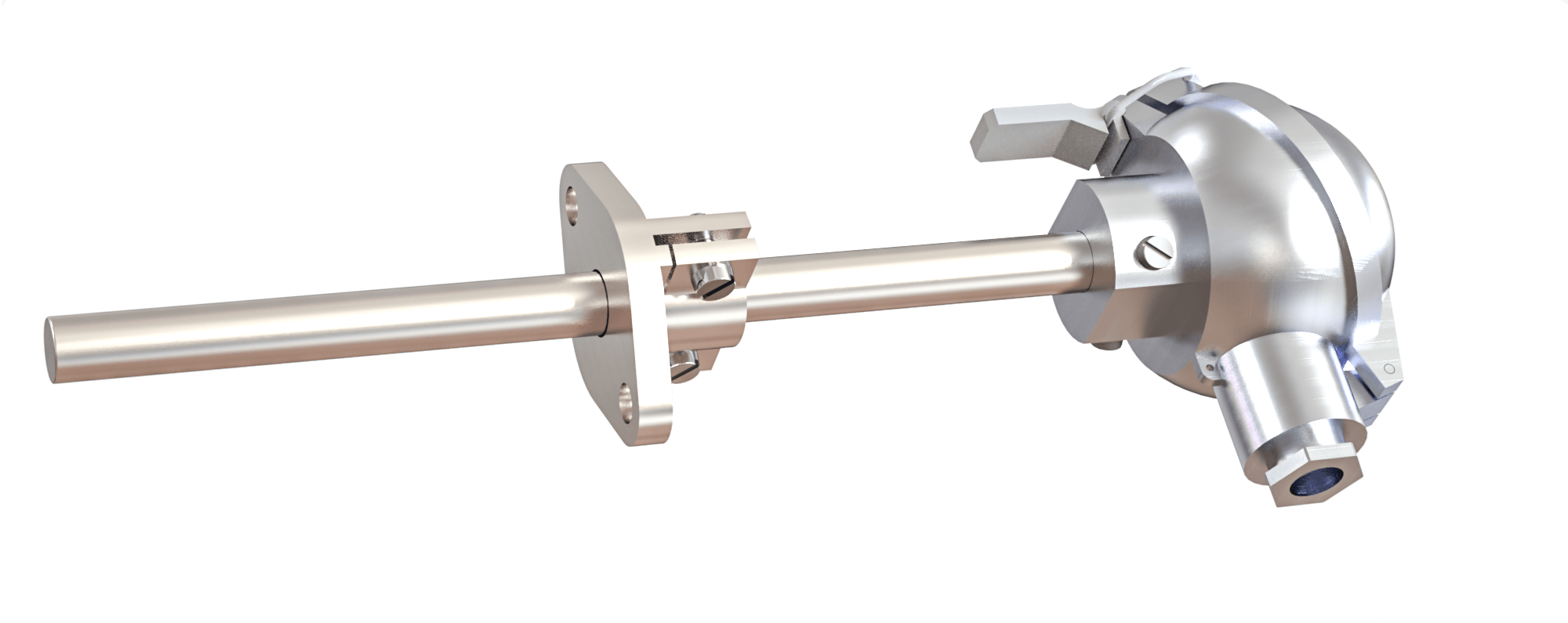

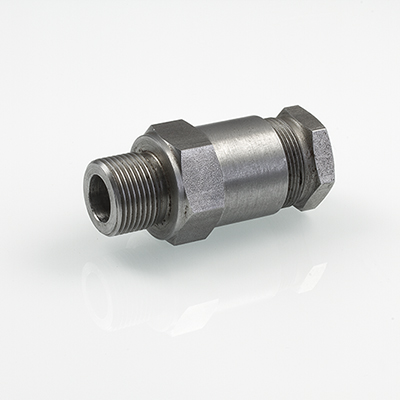

Widerstandsfühler mit Anschlusskopf sind einsetzbar in festen, flüssigen oder gasförmigen Medien. Sie werden unter anderem in Rohrleitungen, im Heizungs- und Ofenbau eingesetzt. Der auswechselbare Messeinsatz ist in der Standardausführung ein Pt100 Klasse B in Zweileiterschaltung. Auf Kundenwunsch liefern wir auch Widerstandsfühler Klasse A nach IEC 751 in Drei- und Vierleiterschaltung. Die Anschlussköpfe der Form B sind bis zu einer Umgebungstemperatur von 100 °C einsetzbar. Die Ausführung BBK bis 120 °C. Das Schutzrohr hat einen Durchmesser von 15 mm, besteht aus dem Werkstoff 1.4571 und ist für einen Temperaturbereich bis 600 °C geeignet. Die Eintauchlänge ist durch einen verschiebbaren Anschlussflansch oder eine Gewindemuffe variable einstellbar. Die Ausführung AS ist die schnell ansprechende Bauform mit verjüngter Messspitze.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 300. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1308376 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 3,50 ±0,15 mm |
| 1298296 | 2x0,22 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,80 ±0,05 mm |
| 1258824 | 2x0,25 mm² Cu-verzinnt |
-50 °C bis +260 °C | 3,30 ±0,10 mm |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1300580 | 4x0,22 mm² Cu-verzinnt |
-90 °C bis +260 °C | 3,50 ±0,10 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Widerstandsfühler - Steckverbinder

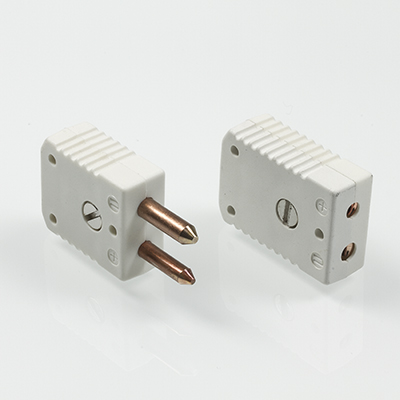

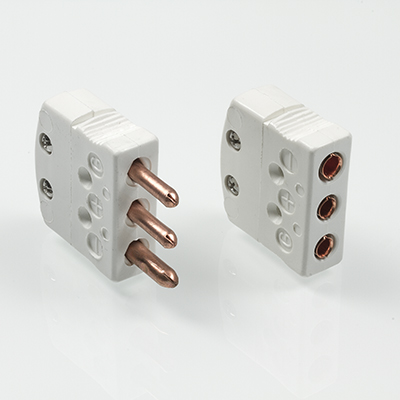

Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.
| 2-polig | Stecker | A# 2211006 |
| Kupplung | A# 2211010 | |
| Quetschhülse | A# 2211002 |
| 3-polig | Stecker | A# 2211007 |
| Kupplung | A# 2211012 | |
| Quetschhülse | A# 2211019 |

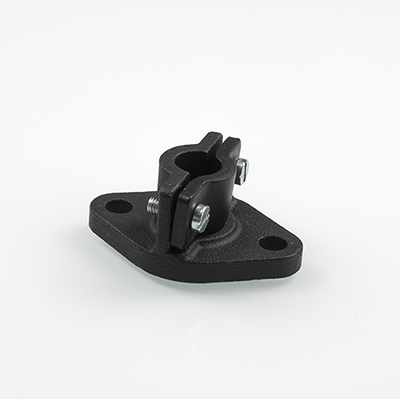

Anschlagflansch
Anschlagflansch aus Grauguss
Verschiebbar aus Stahl oder rostfreiem Stahl, Dichtung aus Keramikschnur, gasdicht bis ca. 1 bar
| Für Schutzrohrdurchmesser 15 mm mit Gewinde: | |
| G 1/2 A | A# 2211306 |
| G 3/4 A | A# 2211307 |
| G 1 A | A# 2211308 |
| aus Werkstoff 1.0305 | |
Anschlussköpfe Form B nach DIN 43729 für Thermoelemente und Widerstandsfühler
In der Standardausführung sind die Kabelverschraubungen M20 x 1,5 mit einer Gummidichtung ausgestattet, dadurch ist der Temperaturbereich auf max. 80 °C begrenzt. Bei Verwendung von Silikondichtungen sind Temperaturen bis 200 °C möglich.
| Typ | Schutzart | Klemmsockel | Werkstoff | d1 mm | Artikelnummer |
| B | IP54 IP54 IP68 IP68 |
B | Alu-Druckguss | 10,5 15,3 M24x1,5 G 1/2" |
A# 2211195 A# 2211194 A# 1200350 A# 2211196 |
| Deckel lose, mit zwei Schrauben befestigt | |||||
| BUS | IP54 IP68 IP68 |
B | Alu-Druckguss | 15,3 M24x1,5 G 1/2" |
A# 2211198 A# 2211201 A# 2211202 |
| Klappdeckel mit Hebelschnellverschluss | |||||
| BUZ | IP54 IP68 IP68 |
B | Alu-Druckguss | 15,3 M24x1,5 G 1/2" |
A# 2211203 A# 2211204 A# 2211205 |
| Klappdeckel mit Schlitzschraube | |||||
| BBK | IP54 IP68 IP68 |
B | Kunststoff Polyamid | 15,3 M24x1,5 G 1/2" |
A# 2211206 A# 2211207 A# 2211208 |
| mit Schraubdeckel | |||||
Anschlusssockel für Anschlussköpfe Form B, BUS, BUZ und BBK
| Anzahl der Anschlüsse für Thermoelemente/Widerstandsfühler | Artikelnummer |
| 2 | A# 1200351 |
| 4 | A# 1208920 |
| 6 | A# 2211312 |

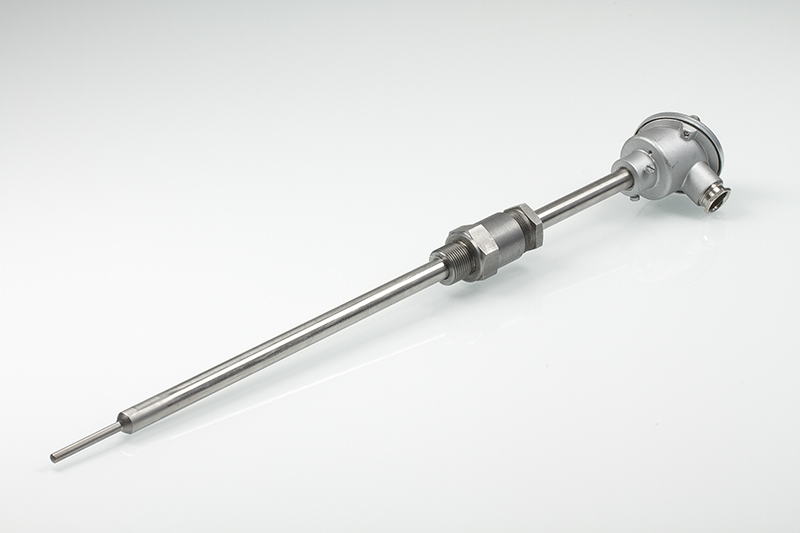

Ausführungsbeispiele
