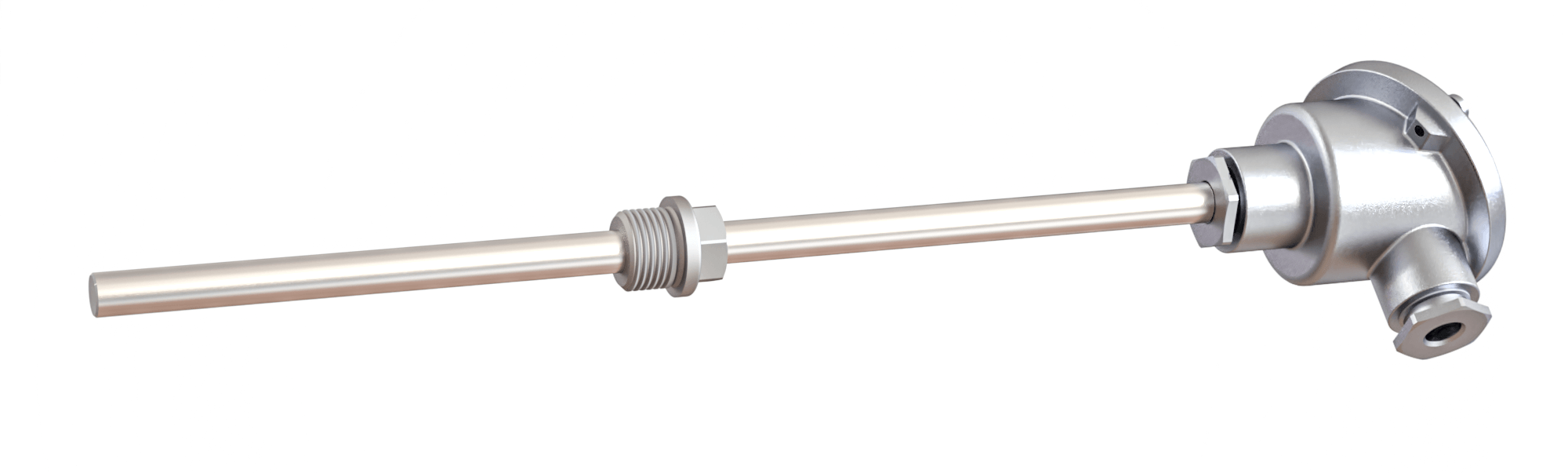

Kopffühler

PWF 320

ANWENDUNGSBEREICHE

Widerstandsfühler mit Anschlusskopf sind einsetzbar in festen, flüssigen oder gasförmigen Medien. Sie werden unter anderem in Rohrleitungen, im Heizungs- und Ofenbau eingesetzt. Der auswechselbare Messeinsatz ist in der Standardausführung ein Pt100 Klasse B in Zweileiterschaltung. Auf Kundenwunsch liefern wir auch Widerstandsfühler Klasse A nach IEC 751 in Drei- und Vierleiterschaltung. Die Anschlussköpfe der Form B sind bis zu einer Umgebungstemperatur von 100 °C einsetzbar. Die Ausführung BBK bis 120 °C. Die Widerstandsfühler Typ PWF 320 werden mit einem Schutzrohrdurchmesser von 11 mm und 14 mm gefertigt. Die Eintauchlänge ist ab 160 mm frei wählbar. Zur Befestigung ist ein Einschraubzapfen G 1" an das Schutzrohr aufgeschweißt.

Bauform C
Anschlusskopf Form B, BUS, BUZ, BBK
Messeinsatz Pt100 auswechselbar
Befestigung mit Einschraubzapfen G 1"
mit Halsrohr (nach Norm 145 mm)
Einbaulänge: 160 - 400 mm
Rohrdurchmesser: 11 mm und 14 mm
für Temperaturen von -50 °C bis +600 °C
Ausführung PWF 325 ohne Halsrohr

160 - 400 mm
Einbaulänge
11 / 14 mm
Rohrdurchmesser
-50°C bis +600°C
Temperaturen

PWF 320 Kopffühler

Widerstandsfühler - Steckverbinder

Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.

2-polig	Stecker	A# 2211006
	Kupplung	A# 2211010
	Quetschhülse	A# 2211002

3-polig	Stecker	A# 2211007
	Kupplung	A# 2211012
	Quetschhülse	A# 2211019

Anschlussköpfe Form B nach DIN 43729 für Thermoelemente und Widerstandsfühler

In der Standardausführung sind die Kabelverschraubungen M20 x 1,5 mit einer Gummidichtung ausgestattet, dadurch ist der Temperaturbereich auf max. 80 °C begrenzt. Bei Verwendung von Silikondichtungen sind Temperaturen bis 200 °C möglich.

Typ	Schutzart	Klemmsockel	Werkstoff	d1 mm	Artikelnummer
B	IP54 IP54 IP68 IP68	B	Alu-Druckguss	10,5 15,3 M24x1,5 G 1/2"	A# 2211195 A# 2211194 A# 1200350 A# 2211196
Deckel lose, mit zwei Schrauben befestigt
BUS	IP54 IP68 IP68	B	Alu-Druckguss	15,3 M24x1,5 G 1/2"	A# 2211198 A# 2211201 A# 2211202
Klappdeckel mit Hebelschnellverschluss
BUZ	IP54 IP68 IP68	B	Alu-Druckguss	15,3 M24x1,5 G 1/2"	A# 2211203 A# 2211204 A# 2211205
Klappdeckel mit Schlitzschraube
BBK	IP54 IP68 IP68	B	Kunststoff Polyamid	15,3 M24x1,5 G 1/2"	A# 2211206 A# 2211207 A# 2211208
mit Schraubdeckel
