Luftfühler

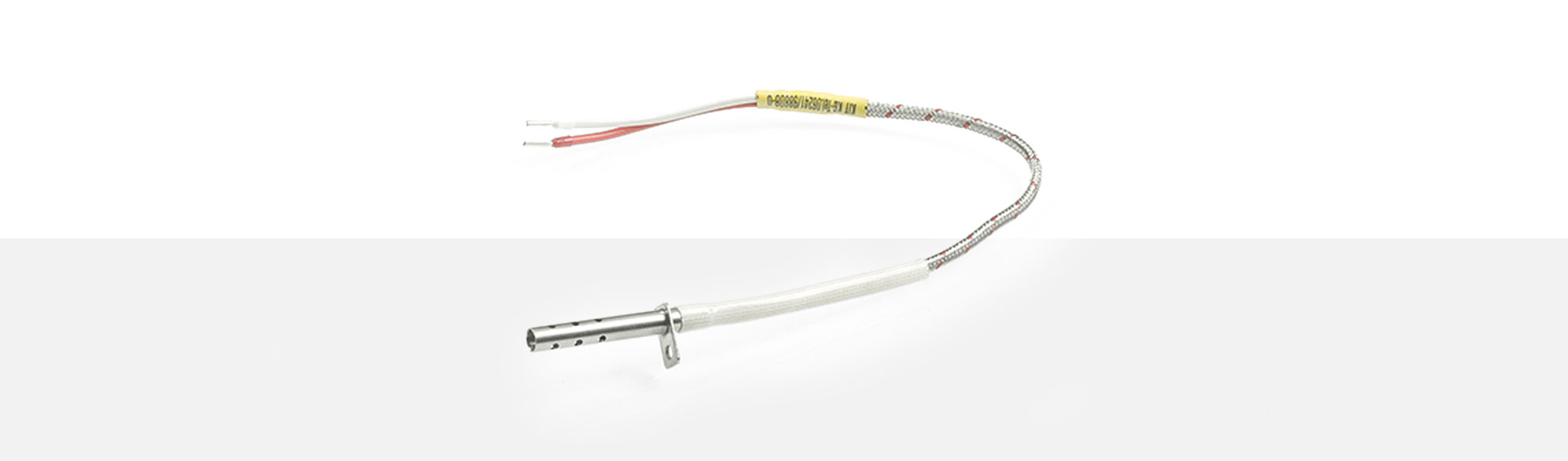

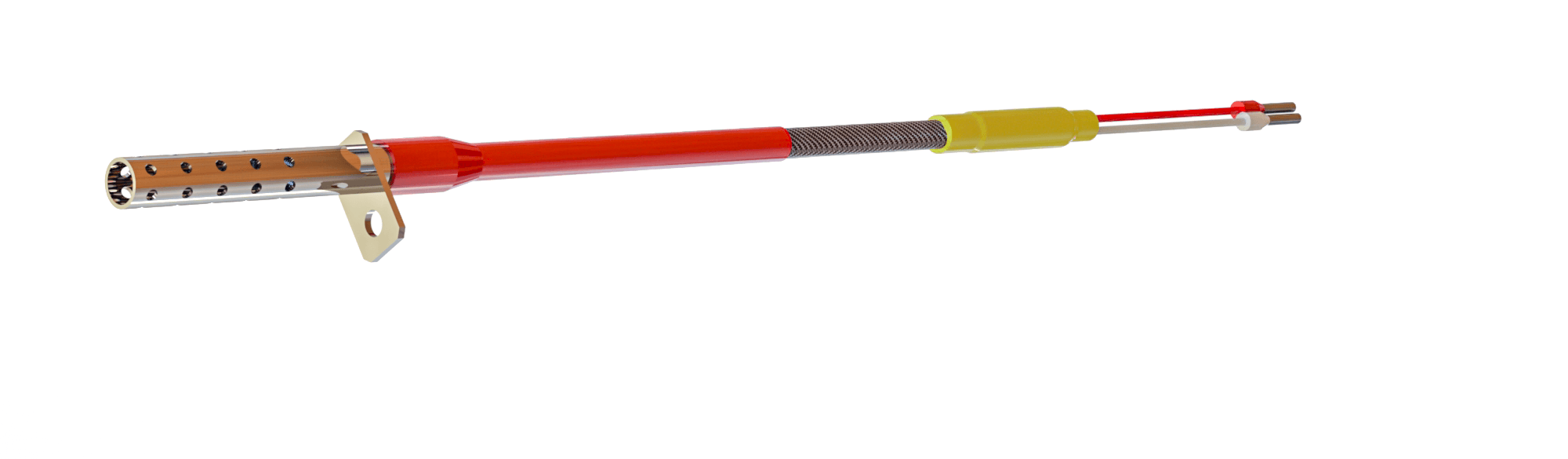

Die Lufttemperaturfühler dienen zur Messung der Temperatur in gasförmigen Medien. Der Messeinsatz ist im perforierten Teil des Fühlerrohres positioniert. Die Merkmale des Temperatursensors Typ PWF 202 sind die gerade Ausführung sowie die Befestigungslasche. Als Knickschutz kann wahlweise eine Feder Ø 8 x 65 mm bzw. 60 mm Spezial-Glasseidenschlauch verwendet werden. Die Standardausführung wird mit einer Anschlussleitung, bestehend aus vernickelter Kupferlitze, gefertigt. Die Einzeladern haben eine PFA- und Glasseidenisolation und sind gemeinsam mit Glasseide und rostfreien Stahldrähten umflochten.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ PWF 202. Auf Wunsch sind auch andere möglich.
| Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
| 1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
| 1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
| 1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
| 1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
| 1300580 | 4x0,22 mm² Cu-verzinnt |
-90 °C bis +260 °C | 3,50 ±0,10 mm |
| 1307865 | 4x0,25 mm² Cu-verzinnt |
-25 °C bis +180 °C | 4,50 ±0,15 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kuppung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
Klemmverschraubungen
Die Klemmverschraubung ist variabel auf dem Fühlerrohr einstellbar. Sie ist eine sichere und dichte Verbindung am Prozesseingang. Die einfache Montage sowie Demontage des Temperatursensors ist ein weiterer Vorteil. Lieferbar sind Ausführungen in verschiedenen Werkstoffen, Gewinden und für unterschiedliche Durchmesser.
Unser Lagersortiment für den Temperatursensor Typ PWF 202:
Klemmverschraubung M10x1
| Artikel# | 1358666 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
12 mm |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung M10x1
| Artikel# | 1216718 |
| Gewinde | M10x1 |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
Klemmverschraubung G1/8"
| Artikel# | 1364567 |
| Gewinde | G 1/8" |
| Gewindelänge | 8 mm |
| Gesamtlänge | ca. 33 mm |
| Schlüsselweite der Funktionsmutter |
14 |
| Innendurchmesser | 6,2 mm |
| Dichtring | Ø 6,2 mm |
| Material | Stahl vernickelt |
