HEIZPATRONEN

PDH/PZH

ANWENDUNGS­BEREICHE

Heizpatronen sind besonders geeignet zum Einsatz als Werkzeugbeheizung, zur Beheizung von Breitschlitzdüsen, im Sondermaschinenbau, von Siebwechslern und Filteranlagen in der Kunststoffindustrie und in Verpackungsmaschinen.

Optionen

  • verschiedene Abmessungen (Ø/Länge)
  • Spannungs- und Leistungsvarianten
  • diverse Anschlusslängen und -typen
  • Leistungstoleranz ± 5 % auf Anfrage
  • mit Kontakt- oder Kabelarmatur
  • mit Anschlusskästen
  • mit Schraubkontakt
  • mit kundenspezifischer Leistungsverteilung oder gemäß unserer Standard-Verteilung
  • mit regelbaren Zonen
  • ab Ø10 mm mit integriertem Thermoelement
  • Anschlusskabel mit diversen Steckern
  • bis 750°C
    Einsatztemperatur am Patronenmantel
  • PDH
    -0.02 bis -0.06 mm Durchmessertoleranz
  • PZH
    ±0.02 mm Durchmessertoleranz

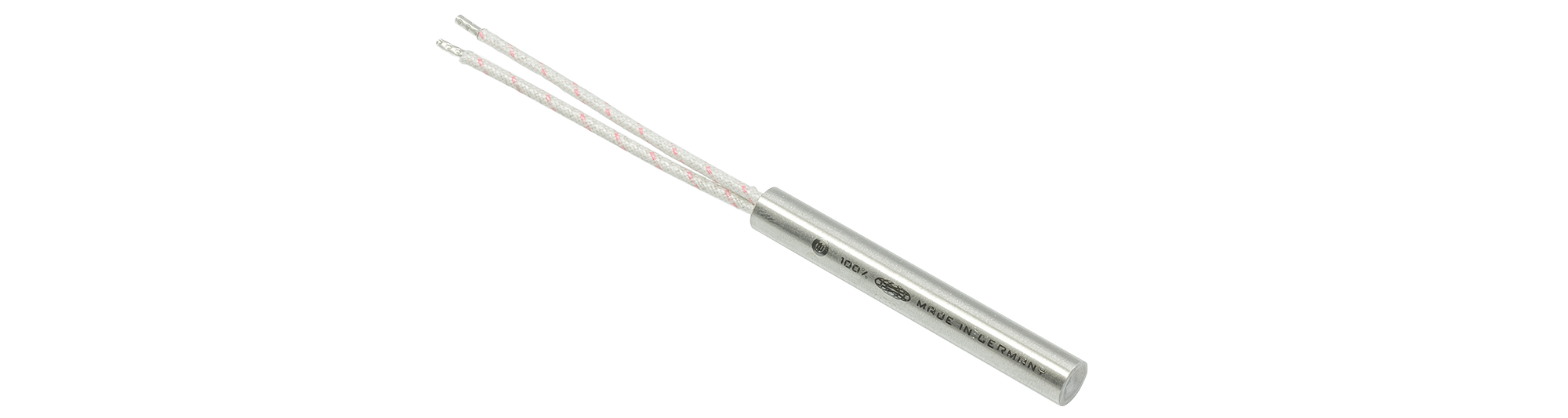

Heizpatrone PDH/PZH

Anschlussvarianten

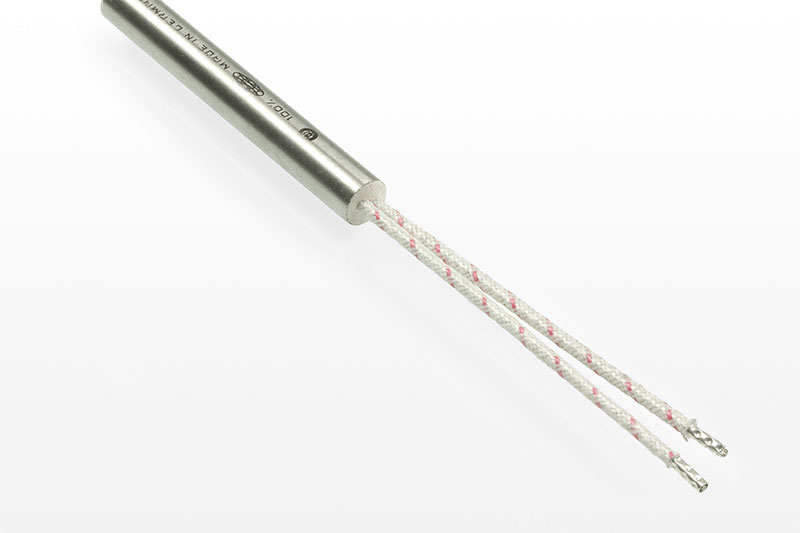

  • Anschlussvariante A: mit glasseidenisolierter Nickellitze Anschluss verkittet, 250 °C (GLS 250), 400 °C (GLS 400) oder 700 °C (GLS 700)
    Anschlussvariante A: mit glasseidenisolierter Nickellitze Anschluss verkittet, 250 °C (GLS 250), 400 °C (GLS 400) oder 700 °C (GLS 700)

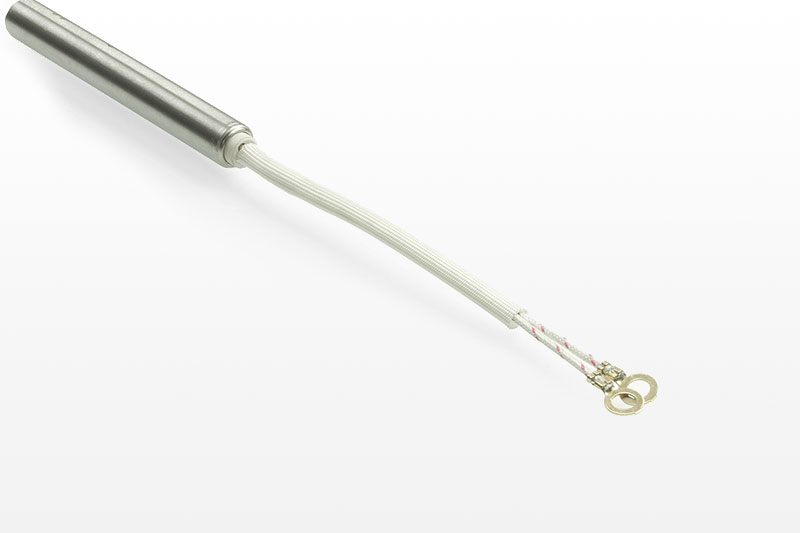

  • Anschlussvariante B: zusätzlich mit Glasseidenschlauch beschichtet (250 °C) oder unbeschichtet (400 °C)
    Anschlussvariante B: zusätzlich mit Glasseidenschlauch beschichtet (250 °C) oder unbeschichtet (400 °C)

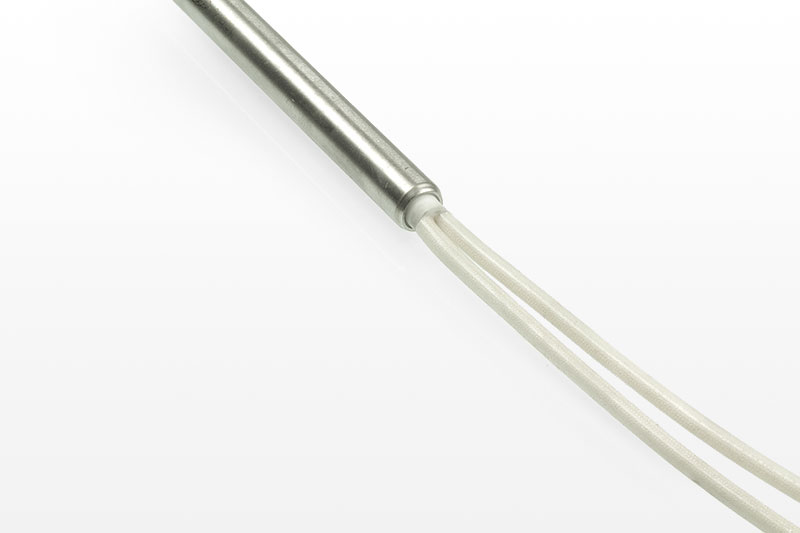

  • Anschlussvariante C: mit Fiberglasschlauch beschichteten Einzeladern beschichtet (250°C) oder unbeschichtet (400°C)
    Anschlussvariante C: mit Fiberglasschlauch beschichteten Einzeladern beschichtet (250°C) oder unbeschichtet (400°C)

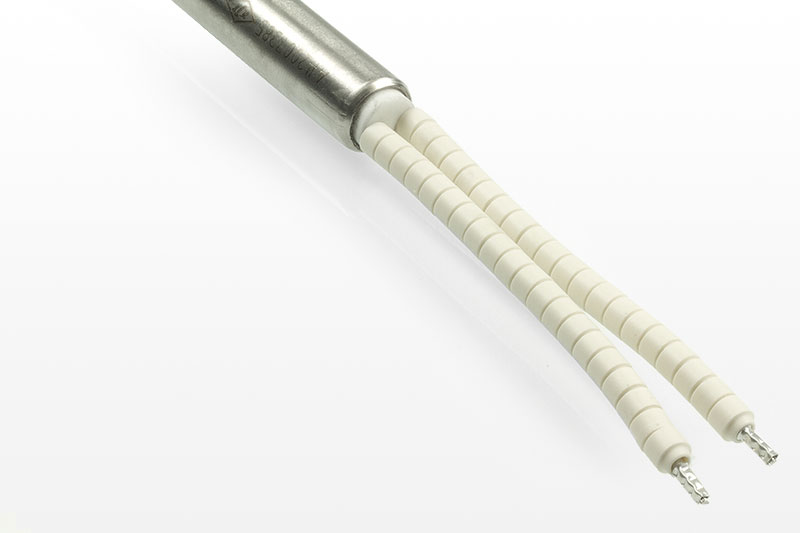

  • Anschlussvariante E: mit hochhitzebeständiger Litze- und Keramikperlen bis 600°C
    Anschlussvariante E: mit hochhitzebeständiger Litze- und Keramikperlen bis 600°C

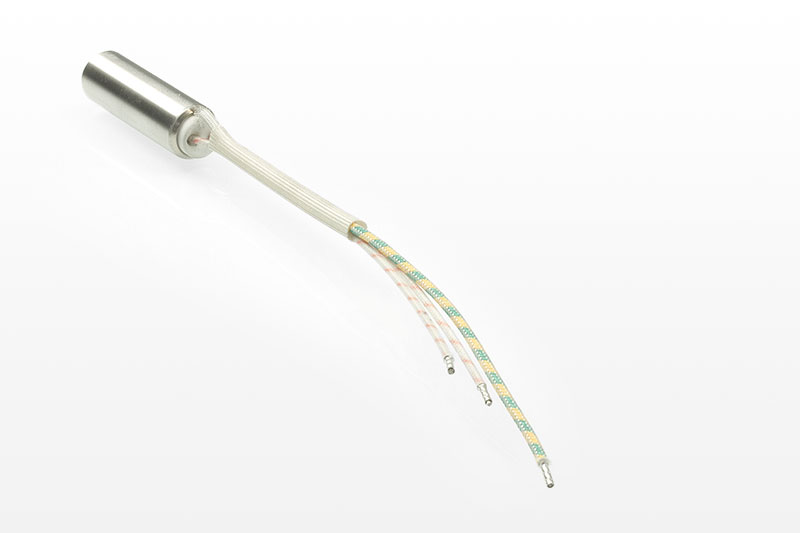

  • Anschlussvariante F: mit Schutzleiter
    Anschlussvariante F: mit Schutzleiter

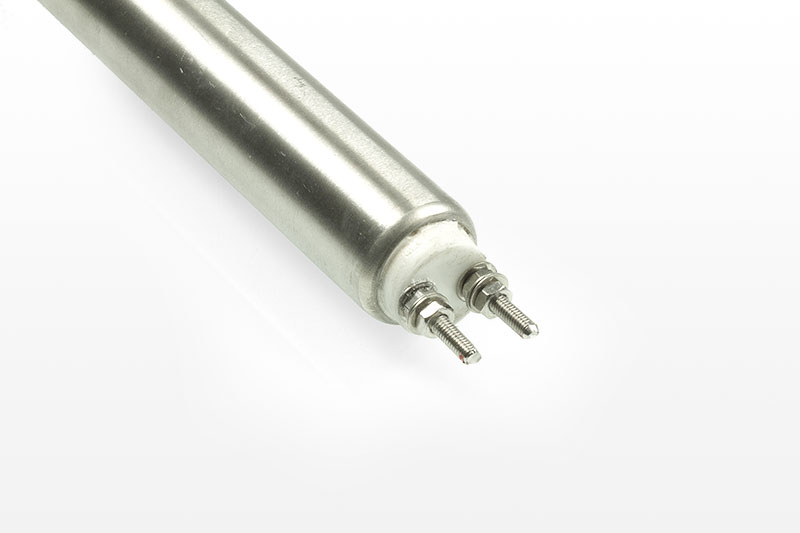

  • Anschlussvariante G: mit Schraubanschluss
    Anschlussvariante G: mit Schraubanschluss

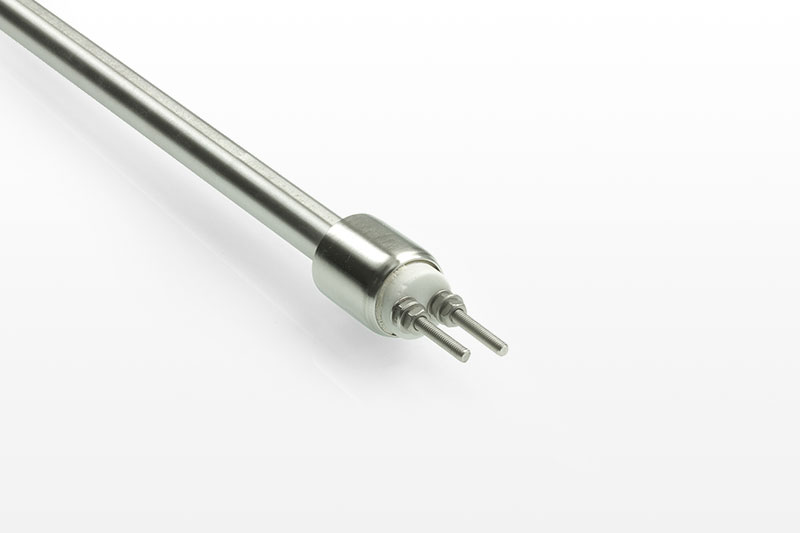

  • Anschlussvariante H: mit Schraubanschluss für kleine Durchmesser
    Anschlussvariante H: mit Schraubanschluss für kleine Durchmesser

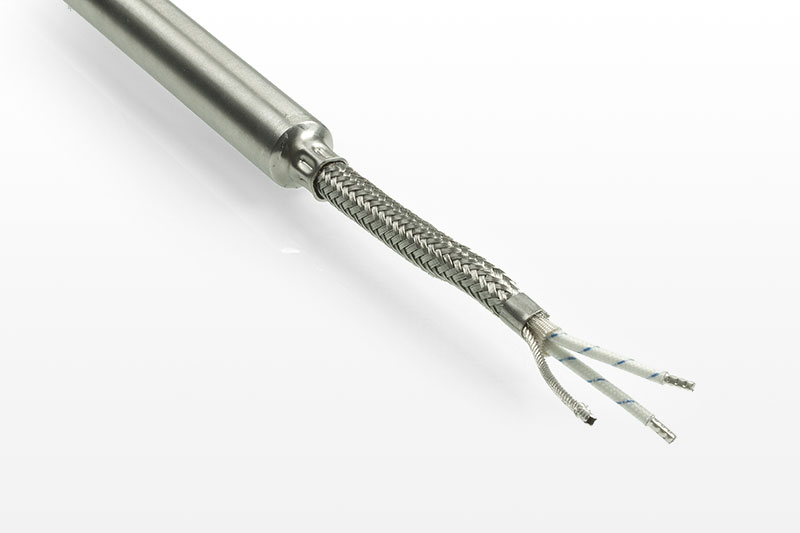

  • Anschlussvariante I: mit Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl bis 250 °C / 400 °C / 700 °C
    Anschlussvariante I: mit Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl bis 250 °C / 400 °C / 700 °C

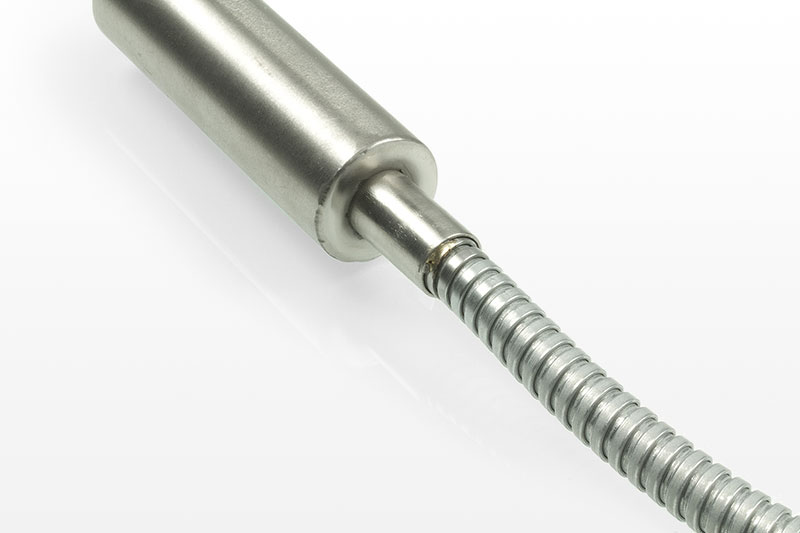

  • Anschlussvariante K: mit Spiralschlauch Stahl verzinkt oder Edelstahl bis 250 °C / 400 °C / 700 °C
    Anschlussvariante K: mit Spiralschlauch Stahl verzinkt oder Edelstahl bis 250 °C / 400 °C / 700 °C

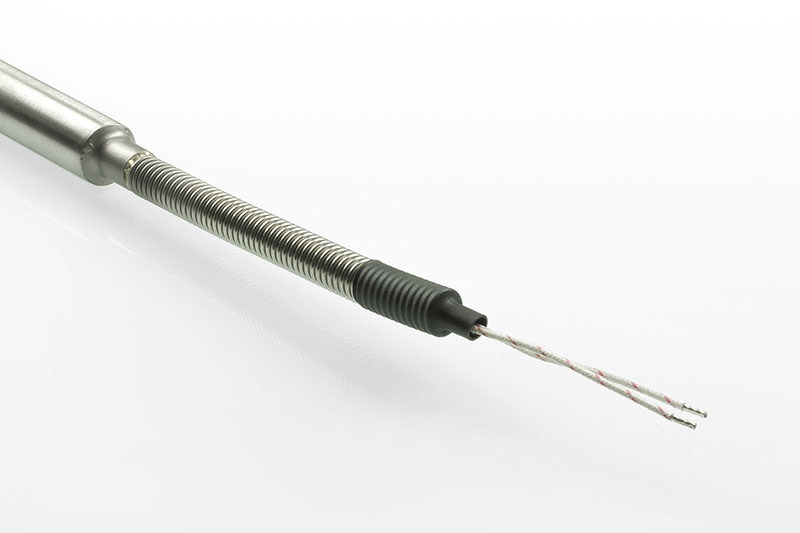

  • Anschlussvariante K: optional mit Wellschlauch + Schutzleiter bis 250 °C / 400 °C / 720 °C
    Anschlussvariante K: optional mit Wellschlauch + Schutzleiter bis 250 °C / 400 °C / 720 °C

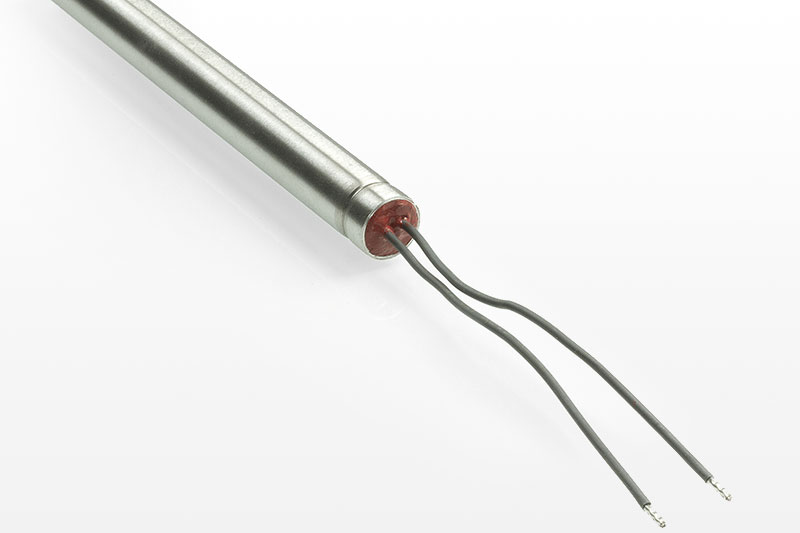

  • Anschlussvariante L: Kopf mit Silikon ausgegossen und Silikon oder PTFE-Litze bis 200 °C
    Anschlussvariante L: Kopf mit Silikon ausgegossen und Silikon oder PTFE-Litze bis 200 °C

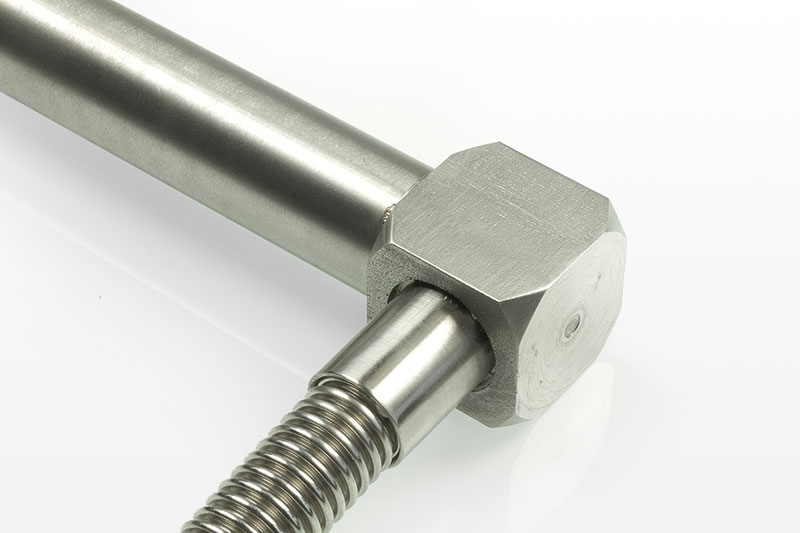

  • Anschlussvariante M: mit Winkelklotz mit Drahtgeflechtschlauch + Schutzleiter
    Anschlussvariante M: mit Winkelklotz mit Drahtgeflechtschlauch + Schutzleiter

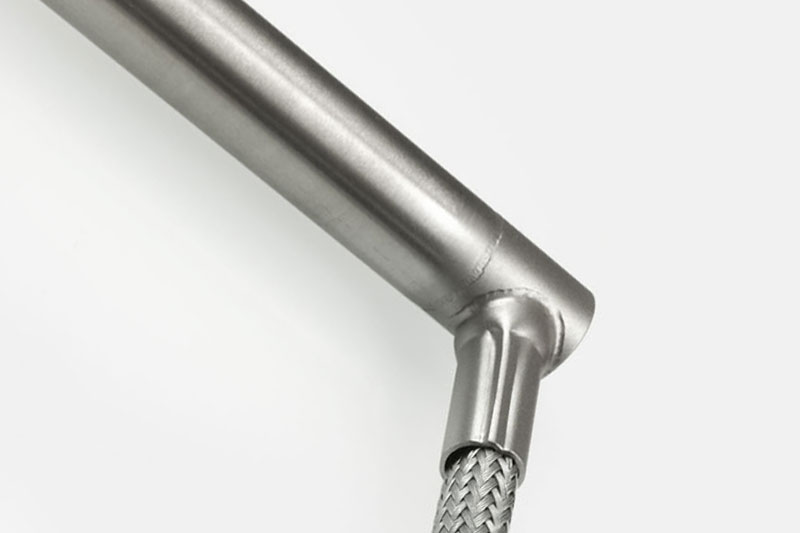

  • Anschlussvariante N: mit Rohrbogen mit Drahtgeflechtschlauch und Schutzleiter
    Anschlussvariante N: mit Rohrbogen mit Drahtgeflechtschlauch und Schutzleiter
  • Anschlussvariante NR: Rohrbogen rechtwinklig mit Drahtgeflechtschlauch und Schutzleiter für Durchmesser 16mm
    Anschlussvariante NR: Rohrbogen rechtwinklig mit Drahtgeflechtschlauch und Schutzleiter für Durchmesser 16mm

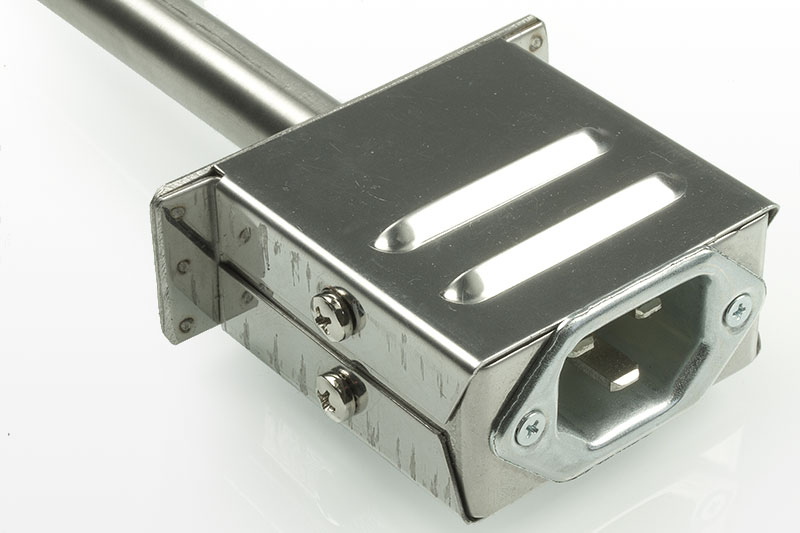

  • Anschlussvariante O: mit Gerätestecker KO300 16A 250V
    Anschlussvariante O: mit Gerätestecker KO300 16A 250V

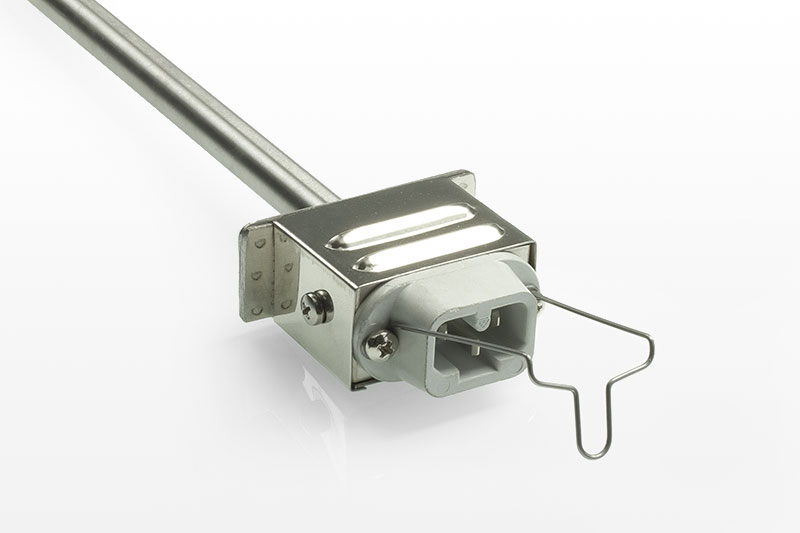

  • Anschlussvariante Q: mit Gerätestecker KO110-T200 10A 250V
    Anschlussvariante Q: mit Gerätestecker KO110-T200 10A 250V

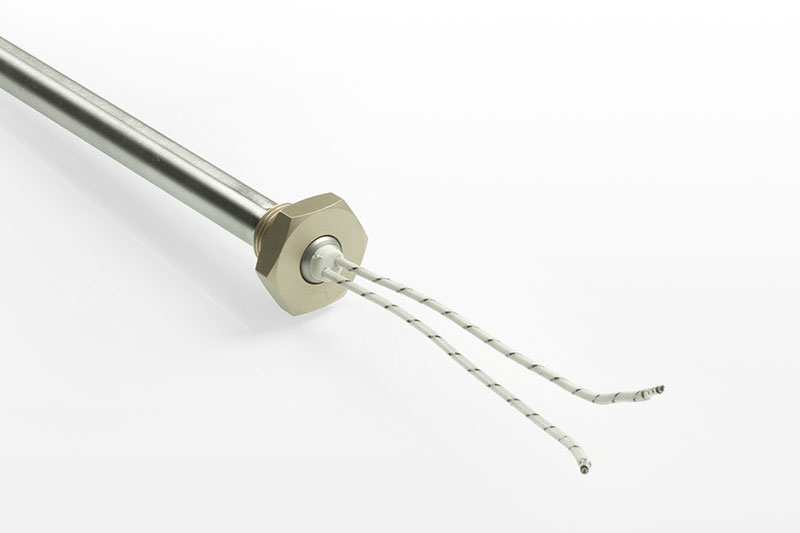

  • Anschlussvariante S: mit Einschraubnippel zur Befestigung bzw. als Ausbauhilfe aus Messing oder Edelstahl
    Anschlussvariante S: mit Einschraubnippel zur Befestigung bzw. als Ausbauhilfe aus Messing oder Edelstahl

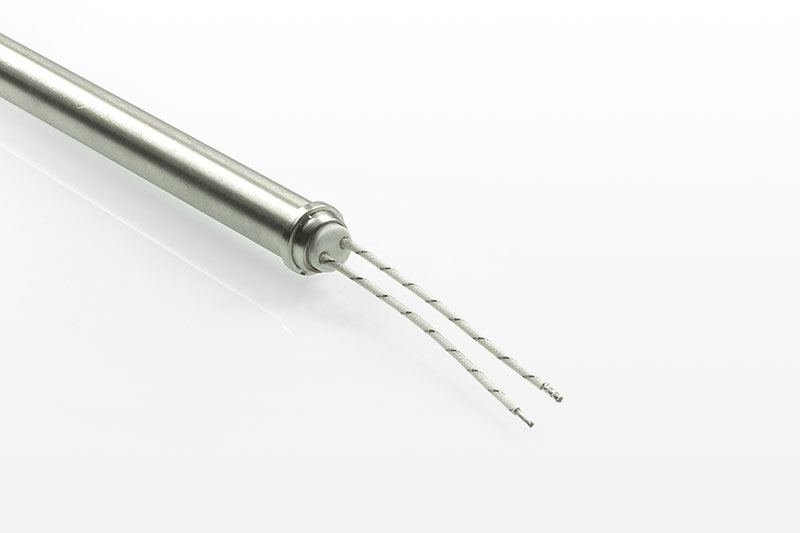

  • Heizpatrone mit Anschlagring
    Heizpatrone mit Anschlagring

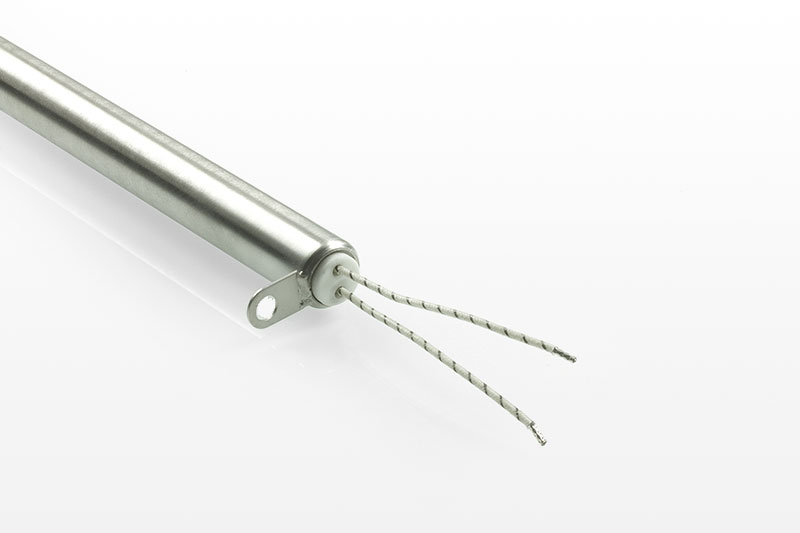

  • Heizpatrone mit PAF-Befestigungslasche
    Heizpatrone mit PAF-Befestigungslasche

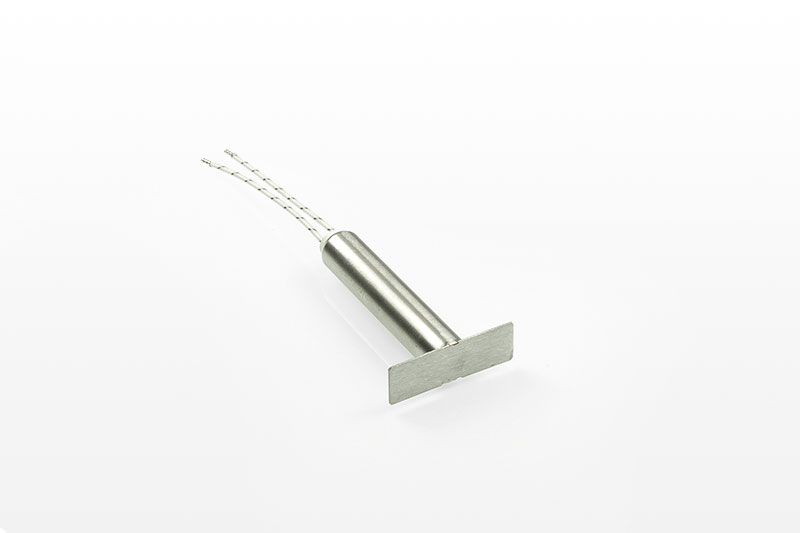

  • Heizpatrone mit Bodenplatte
    Heizpatrone mit Bodenplatte

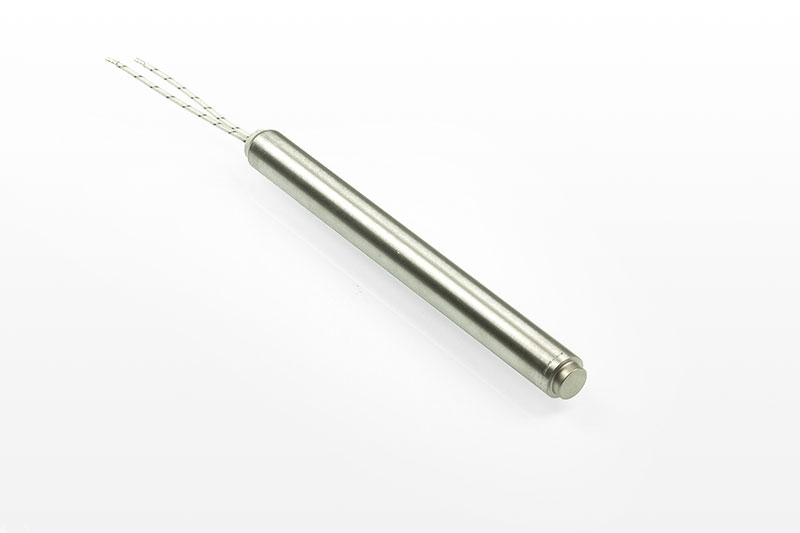

  • Heizpatrone mit Zapfen
    Heizpatrone mit Zapfen

Boden

  • verschweisst
