INDUSTRIE OFENSYSTEME UND VORWÄRMEINRICHTUNGEN

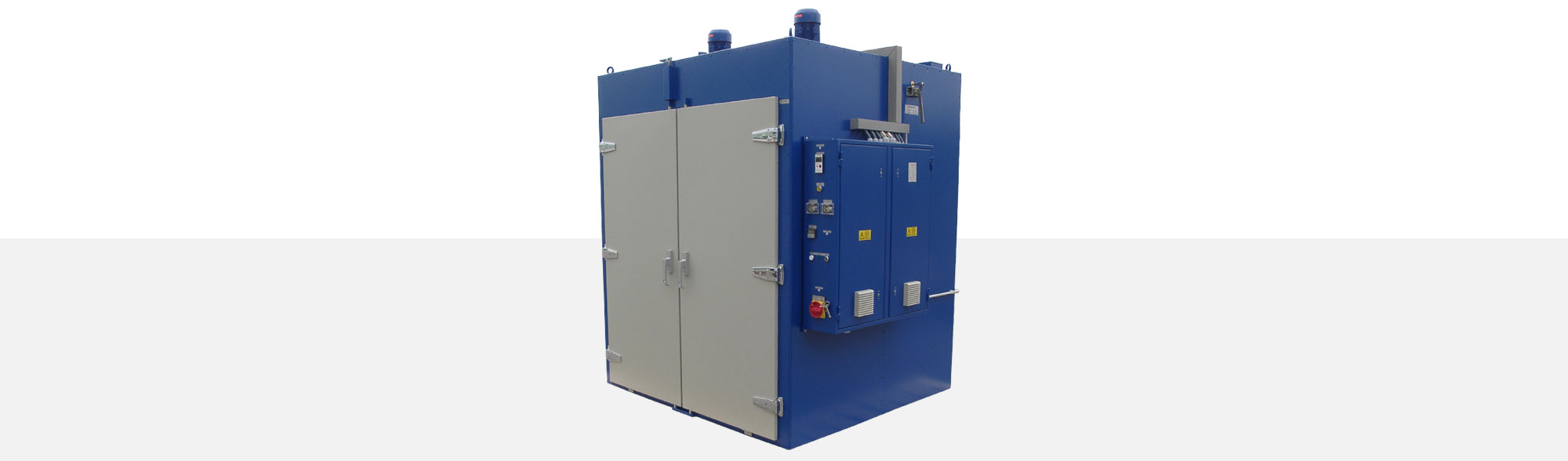

UMLUFT-FRISCHLUFTÖFEN MIT BESCHICKUNGSWAGEN

ANWENDUNGSBEREICHE

Öfen mit Beschickungswagen dienen zu rationellen Beladung u. a. für die Takttrocknung von Textilien (T-Shirts, Jeans etc.), Kunststoffteilen (Hydraulikschläuche) etc. Bei der Konzipierung der Beschickungswagen werden die Anforderungen der Anwendung berücksichtigt. Trockenzeiten können über Zeitrelais vorgegeben werden, dabei wird der Temperaturabfall durch das Öffnen der Türen berücksichtigt. Die Entnahme des Beschickungswagens erfolgt nach Ertönen eines akustischen Signals. Durch Öffnen der Türen wird das Zeitrelais zurückgesetzt und nach erneuter Beschickung läuft der nächste Trockenprozess ab.

Optionen

abweichende Betriebsspannungen/Leistungen
abweichende Betriebstemperaturen
Lackierungen, auch mehrfarbig nach Kundenwunsch
Gerätebeschriftung und -dokumentationen in beliebigen Sprachen
Innenkesselmaterial aus verzinktem-, feueraluminiertem Stahlblech oder Edelstahl
Schubladen aus Aluminium oder Edelstahl
Schubladenböden aus Lochblech (quadratische Lochung bzw. Rundlochung möglich)
für schweres Beschickungsgut sind stabile/massive Auflageregale im Trockner lieferbar
elektronische PID Temperaturregelung mit Lastschaltung Schütz bzw. Solid State Relais
Temperaturregelung mit Selbstoptimierungs-Funktion, Prozessalarme für weitere Verarbeitung möglich
Mehrkammertrockner
Türen an Vorder- und Rückseite
elektronische Digitalzeitschaltuhr
Betriebsstundenzähler
Timerfunktion, schaltet nach Ablauf der eingestellten Zeit (max. 99h 59min) ein (auf Wunsch auch aus)
Programmregler mit bis zu 20 Programmen mit jeweils 16 Segmenten
Melde- und Warnleuchten je nach gewünschter Funktion
Sichtfenster in der Trocknertür zur visuellen Überwachung
Jalousiebleche an der Lufteinblasseite zur nachträglichen Temperaturoptimierung
begehbare Ausführungen mit Innenraumentriegelung der Tür und ggf. zusätzlicher Notleuchte entsprechend Maschinenrichtlinie 2006/42/EG
Mehrkanal Grafikschreiber zur Dokumentation des Temperaturverlaufes
Schnittstellen nach Kundenspezifikation

bis 350°C
Einsatztemperatur
Trocknung
per Takt
rationelle
Beladung

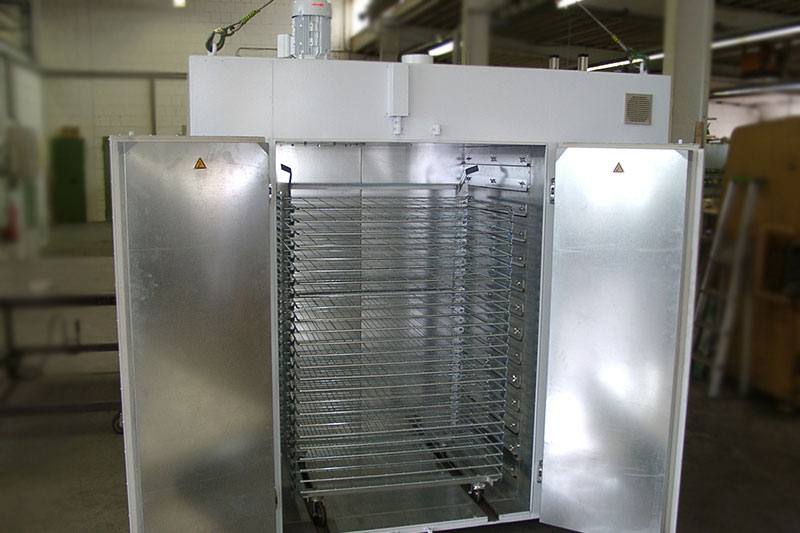

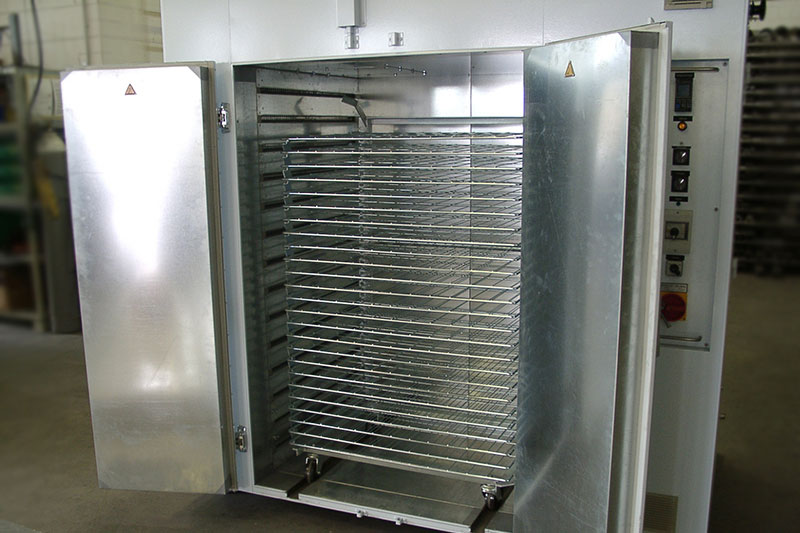

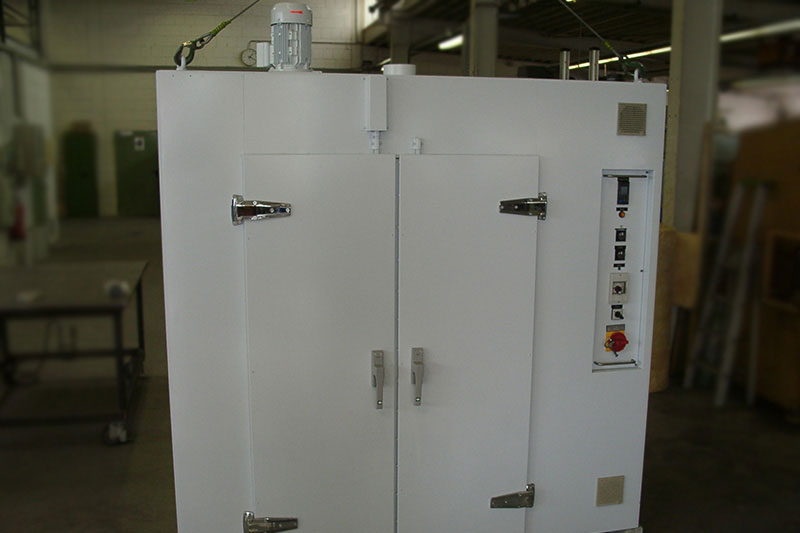

KUNDENBEISPIEL 1 - bis 170 °C - 1.100 x 850 x 1.600 mm - A# 1356739

1.100 x 850 x 1.600 mm
(B x T x H)
Betriebstemperatur: bis 170 °C
Heizleistung: 22,5 kW
Umluftgebläse: 1,1 kW
Luftführung: horizontal

Dieser Umluft-Frischluftofen mit Beschickungswagen wird zur Trocknung und Fixierung von beflockten Textilien und Hordenwagen mit 25 Horden, 600 x 900 mm Belegungsfläche verwendet.

AUSFÜHRUNG

elektronische Temperaturregelung mit elektronischem Übertemperaturschutz
Master Slave Temperaturregelung mit zwei Temperatursensoren für schnelle Aufheizzeit und präzise Temperaturführung im Arbeitssollwertbereich
Arbeitstaktsteuerung:
Zeitrelais Aktivierung nach Erreichen der Arbeitstemperatur
nach Ablauf der vorgewählten Trockenzeit erfolgt akustische Meldung
bei Türöffnung wird das Zeitrelais zurückgesetzt, das akustische Signal wird abgeschaltet
Zuschaltbare Frischluftautomatik, Zeit- und Temperaturgesteuert
Beschickungswagen mit aufklappbaren Etagen
Innenkessel aus verzinktem Stahlblech
Leistungsschaltung: Solid State Relais

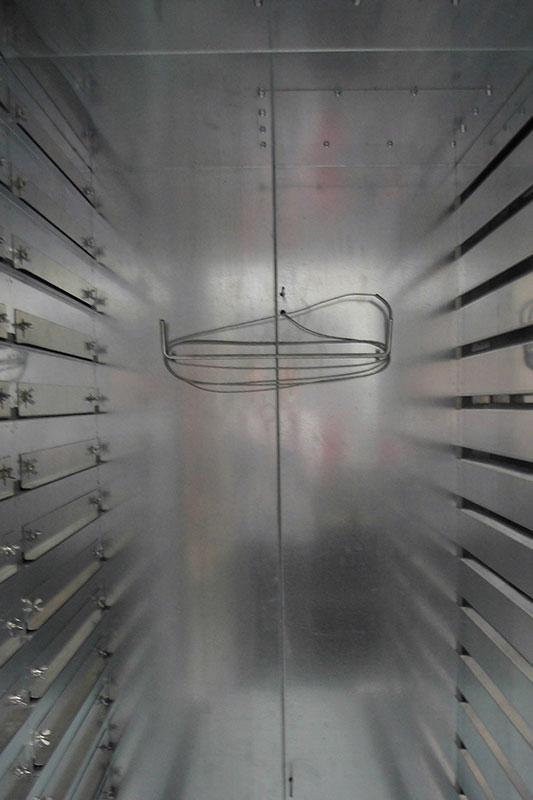

Jalousiebleche an der Innenraumseitenwand zur nachträglichen Optimierung der Temperaturtoleranz
100 mm Isolation reduziert Wärmeverluste
Lackierung: RAL 7032 kieselgrau Struktur / RAL 5010 enzianblau Struktur

Galerie

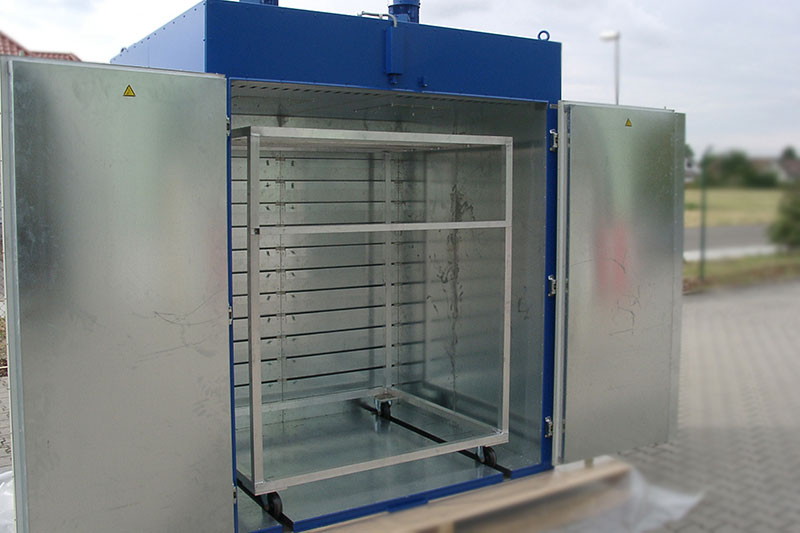

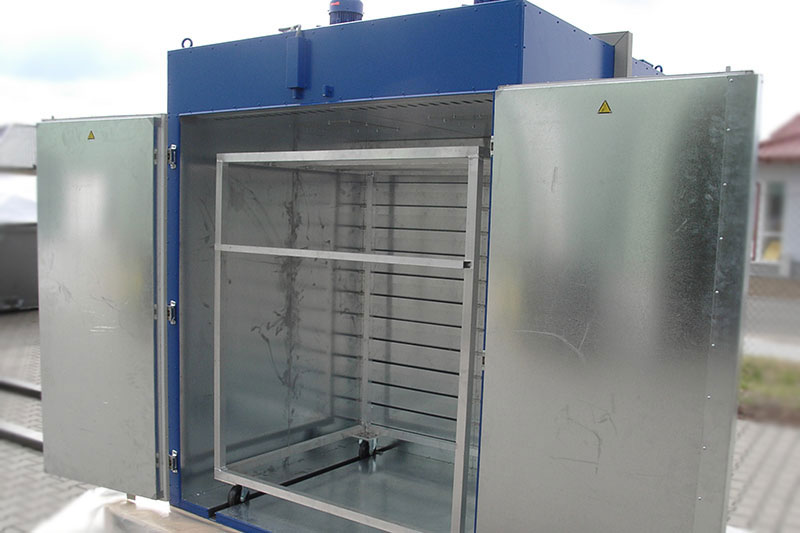

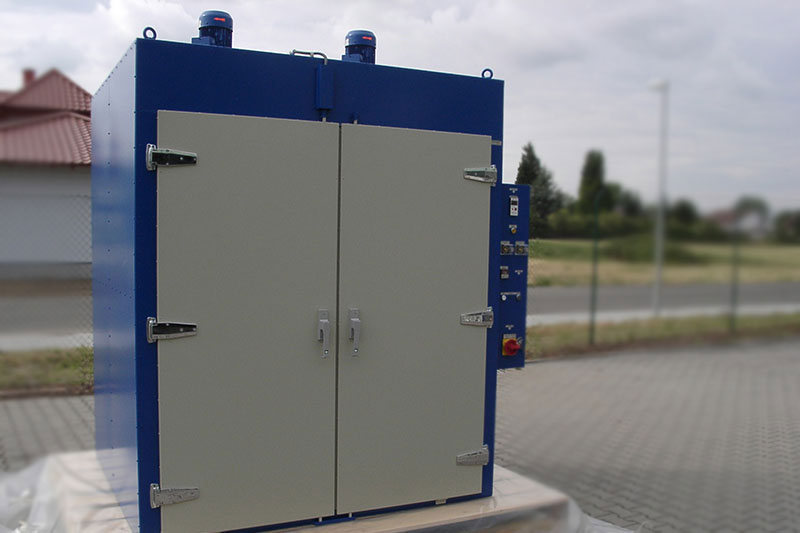

KUNDENBEISPIEL 2 - bis 160 °C - 1.650 x 1.300 x 1.850 mm - A# 1366490

1.650 x 1.300 x 1.850 mm
(B x T x H)
Betriebstemperatur: bis 160 °C
Heizleistung: 30 kW
Umluftgebläse: 2 x 1,1 kW
Luftführung: vertikal

Dieser Umluft-Frischluftofen mit Beschickungswagen wird zur Fixierung von Hosen bzw. Jacken, die mit lösungsmittelfreien Lacken behandelt wurden, verwendet.

AUSFÜHRUNG

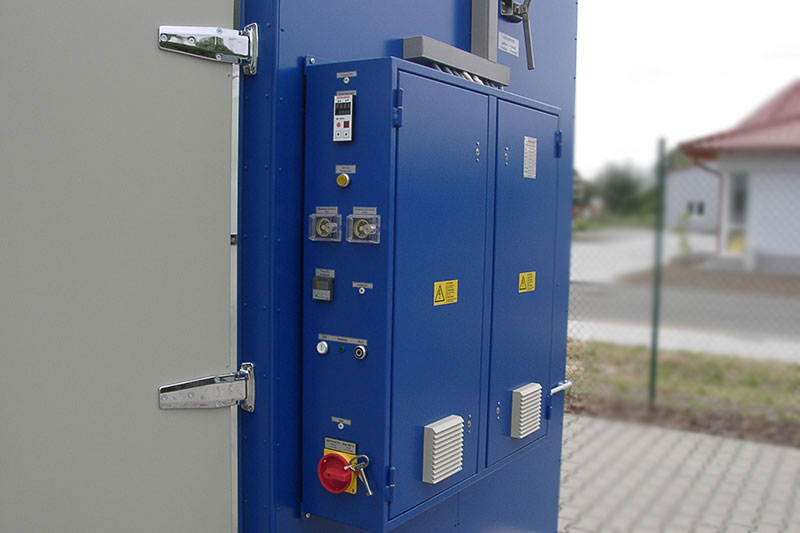

elektronische Temperaturregelung mit zwei Stück elektronischen Übertemperaturschutzreglern
Arbeitstaktsteuerung:
Zeitrelais Aktivierung nach Erreichen der Arbeitstemperatur
nach Ablauf der vorgewählten Trockenzeit erfolgt akustische Meldung
bei Türöffnung wird das Zeitrelais zurückgesetzt, das akustische Signal wird abgeschaltet
Beschickungswagen aus Aluminium Profilrohr mit Haltestangen für Jacken und Hosen auf Kleiderbügeln. Auskerbungen verhindern das Verschieben der Kleiderbügel
Innenkessel aus verzinktem Stahlblech
Leistungsschaltung: Solid State Relais

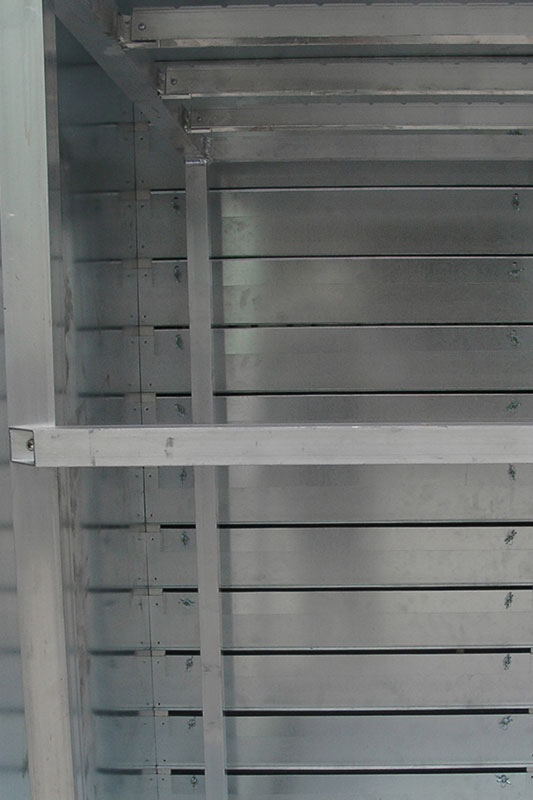

Jalousiebleche an der Innenraumrückwand zur nachträglichen Optimierung der Temperaturtoleranz
100 mm Isolation reduziert Wärmeverluste
Lackierung: RAL 7032 kieselgrau Struktur / RAL 5010 enzianblau Struktur

Galerie

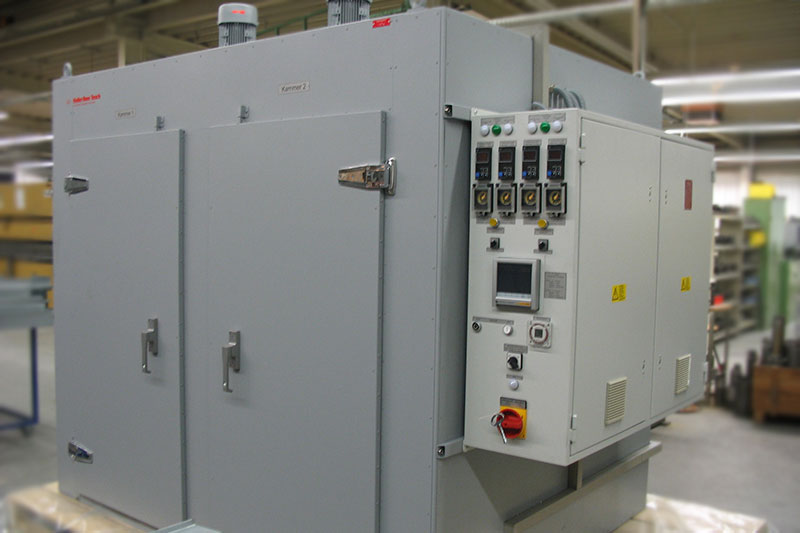

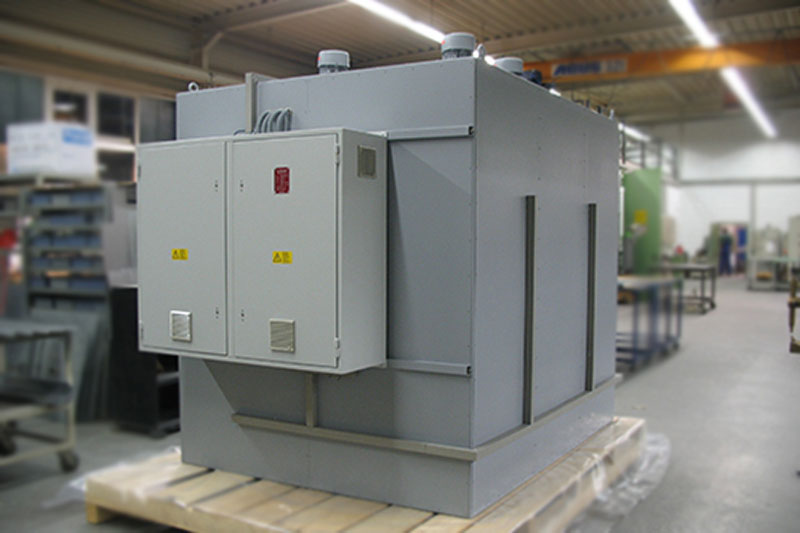

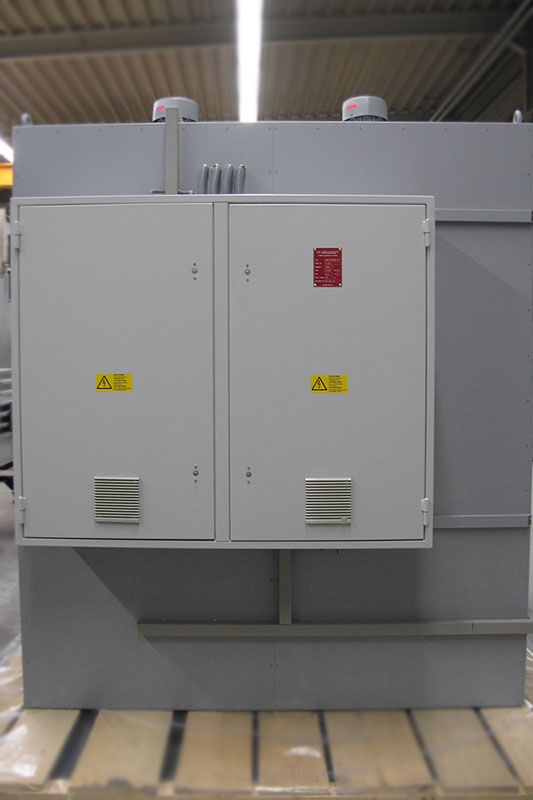

KUNDENBEISPIEL 3 - bis 70 °C - 800 x 1.600 x 1.600 mm - A# 2010457

2 Kammern je
800 x 1.600 x 1.600 mm
(B x T x H)
Betriebstemperatur: bis 70 °C
Heizleistung: 18 kW

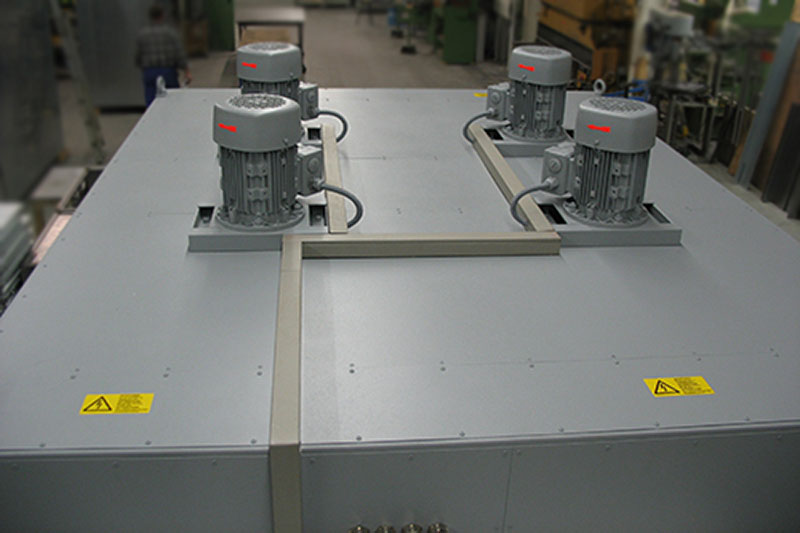

Umluftgebläse: 4 x 1,1 kW
Luftführung: horizontal

Dieser Umluft-Frischluftofen mit Beschickungswagen wird zum Erwärmen von 0,33 l Einweg Getränkedosen Material Aluminium verwendet. Die Dichtheit der Getränkedosen wird unter Temperatureinwirkung geprüft. Die Dosen sind mit nichtbrennbaren, nichtexplosiven Flüssigkeiten gefüllt.

AUSFÜHRUNG

Trockner bestehend aus zwei getrennt regelbaren Kammern, nebeneinander angeordnet
Vier-Kanal Temperaturregelung mit vier Stück elektronischen Übertemperaturschutzreglern
Sechs-Kanal Grafikschreiber für Innenraumtemperatur und Produkttemperatur (Handfühler) dokumentieren den Trocknungsprozess
Beschickungswagen aus Stahl-Profilrohr RAL 7040 fenstergrau Struktur lackiert für 24 Trays. Jeder Tray fasst 21 Aluminiumdosen. Mit acht Stück Edelstahl Auflagewinkelpaaren Auflagewinkel für jeweils drei Stück Trays pro Ebene. Mit zwei Bock- und zwei Lenkrollen Ø 125 mm.
Leistungsschaltung: Solid State Relais
Jalousiebleche an der Innenraumseitenwand zur nachträglichen Optimierung der Temperaturtoleranz
60 mm Isolation reduziert Wärmeverluste
Lackierung: RAL 7040 fenstergrau Struktur / RAL 7035 lichtgrau Struktur
