Industrie Ofensysteme und Vorwärmeinrichtungen

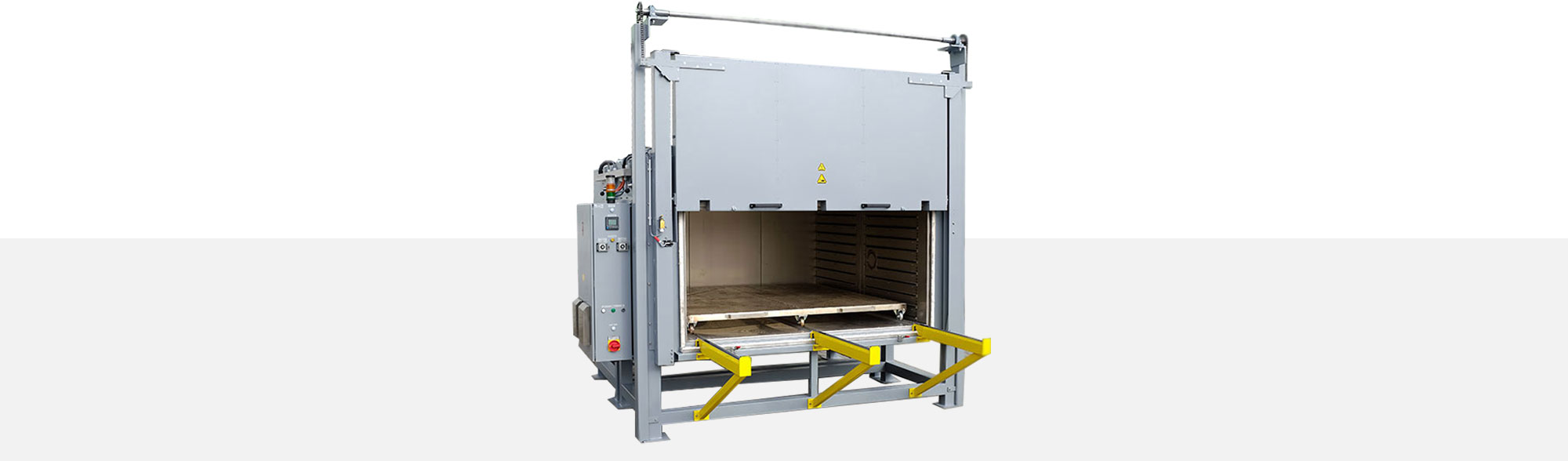

Öfen mit Rolltoren, Hubtüren, Klapptüren

ANWENDUNGSBEREICHE

Rolltore, Hubtüren und Klapptüren sind für vielfältige Trockungs- und Erwärmungsaufgaben im Bereich der Kunststoff- bzw. Metallverarbeitung geeignet. Lassen ungenügende Platzverhältnisse am Aufstellort keine 2-flügligen Türen zu, eignen sich Öfen/Trockner mit vertikal zu öffnenden Ofenkammertüren. Die Hubtüren kleinerer Anlagen werden über gewichtsentlastende, an Umlenkrollen geführte Gegengewichte kostengünstig gefertigt. Auch elektrische bzw. pneumatische Hubtüren können realisiert werden. Die Ausführung mit Rolltor wird vor allem bei zu niedrigen Hallendecken favorisiert. Bei bodengleicher Beladung würden Hubtüren bauartbedingt eine beträchtliche Gesamthöhe des Trockners/Ofens ergeben.

Optionen

abweichende Betriebsspannungen/Leistungen
abweichende Betriebstemperaturen
Lackierungen, auch mehrfarbig nach Kundenwunsch
Gerätebeschriftung und -dokumentationen in beliebigen Sprachen
Innenkesselmaterial aus verzinktem-, feueraluminiertem Stahlblech oder Edelstahl
Schubladen aus Aluminium oder Edelstahl
Schubladenböden aus Lochblech (quadratische Lochung bzw. Rundlochung möglich)
für schweres Beschickungsgut sind stabile/massive Auflageregale im Trockner lieferbar
elektronische PID Temperaturregelung mit Lastschaltung Schütz bzw. Solid State Relais
Temperaturregelung mit Selbstoptimierungs-Funktion, Prozessalarme für weitere Verarbeitung möglich
Mehrkammertrockner
Türen bzw. Rolltore an Vorder- und Rückseite
elektronische Digitalzeitschaltuhr
Betriebsstundenzähler
Timerfunktion, schaltet nach Ablauf der eingestellten Zeit (max. 99h 59min) ein (auf Wunsch auch aus)
Programmregler mit bis zu 20 Programmen mit jeweils 16 Segmenten
Melde- und Warnleuchten je nach gewünschter Funktion
Sichtfenster in der Trocknertür zur visuellen Überwachung
Jalousiebleche an der Lufteinblasseite zur nachträglichen Temperaturoptimierung
begehbare Ausführungen mit Innenraumentriegelung der Tür und ggf. zusätzlicher Notleuchte entsprechend Maschinenrichtlinie 2006/42/EG
Mehrkanal Grafikschreiber zur Dokumentation des Temperaturverlaufes
Schnittstellen nach Kundenspezifikation

KUNDENBEISPIEL 1 - bis 140 °C - 380 x 510 x 620 mm

380 x 510 x 620 mm
(B x T x H)
Betriebstemperatur: bis 140 °C
Heizleistung: 3 kW
Umluftgebläse: 0,18 kW
Luftführung: vertikal

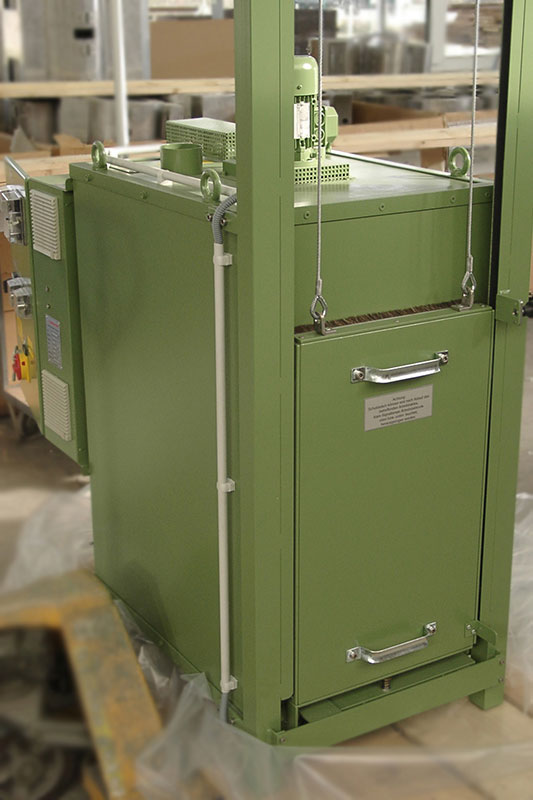

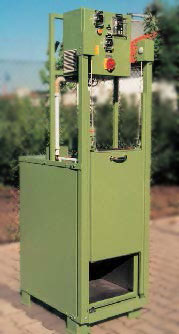

Dieser Hubtürenofen wird zur Erwärmung von Stahlteilen verwendet.

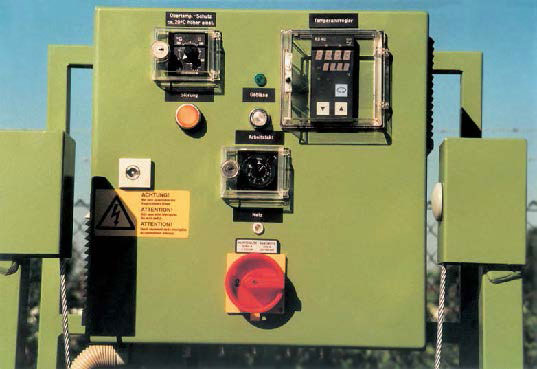

AUSFÜHRUNG

elektronische Temperaturregelung
elektronischer Übertemperaturschutz
einphasige Ausführung 230V 50Hz
Trockendauer über Zeitrelais einstellbar, nach Ablauf optische Meldung
Türendschalter setzt nach Öffnen der Tür Zeitrelais zurück
Innenkessel aus Stahlblech
Türöffnung nach oben mit Seilzug und Gegengewichten entlastet
umlaufende temperaturbeständige Abdichtborsten an der Tür

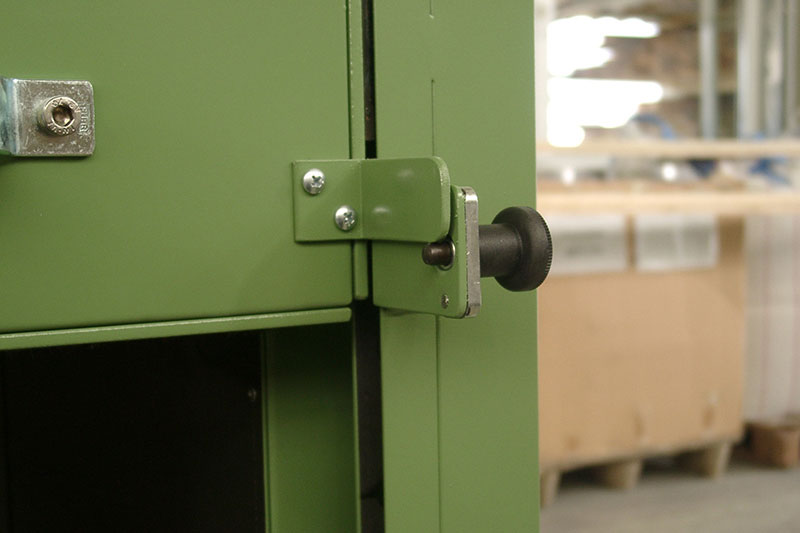

Galerie

KUNDENBEISPIEL 2 - bis 140 °C - 380 x 510 x 620 mm - A# 1356637

380 x 510 x 620 mm
(B x T x H)
Betriebstemperatur: bis 140 °C
Heizleistung: 3 kW
Umluftgebläse: 0,18 kW
Luftführung: vertikal

Dieser Hubtürenofen wird zur Erwärmung von Stahlteilen verwendet.

AUSFÜHRUNG

elektronische Temperaturregelung
elektronischer Übertemperaturschutz
Trockendauer über Zeitrelais einstellbar, nach Ablauf optische Meldung
Türendschalter setzt nach Öffnen der Tür Zeitrelais zurück
Innenkessel aus Stahlblech
Türöffnung nach oben mit Seilzug und Gegengewichten entlastet
umlaufende temperaturbeständige Abdichtborsten an der Tür

Galerie

KUNDENBEISPIEL 3 - bis 220 °C - 3.000 x 900 x 1.600 mm - A# 1280697

3.000 x 900 x 1.600 mm
(B x T x H)
Betriebstemperatur: bis 220 °C
Heizleistung: 27 kW
Umluftgebläse: 3 x 1,1 kW
Luftführung: horizontal

Dieser Hubtürenofen wird zum Erwärmen thermoplastischer Kunststoffplatten (Maße 2.700 x 800 mm) für den anschließenden Verformungsprozess verwendet.

AUSFÜHRUNG

elektronische Temperaturregelung
Übertemperaturschutzeinrichtung bestehend aus drei elektronischen Übertemperaturschutzreglern
Leistungsschaltung: Solid State Relais
Zwei Beschickungsebenen mit je 3 Stück teflonbeschichteten Edelstahlschubladen
pneumatisch betätigte Hubtüren mit 2-flügliger Schutztür versehen
Kettenvorgelege zur Synchronisation des Türlaufes
Innenkessel aus verzinktem Stahlblech
Luftführung horizontal
Jalousiebleche an der Innenraumrückseite zur nachträglichen Optimierung der Temperaturtoleranz
verstellbarer Frischluft- und Umluftschieber

Galerie

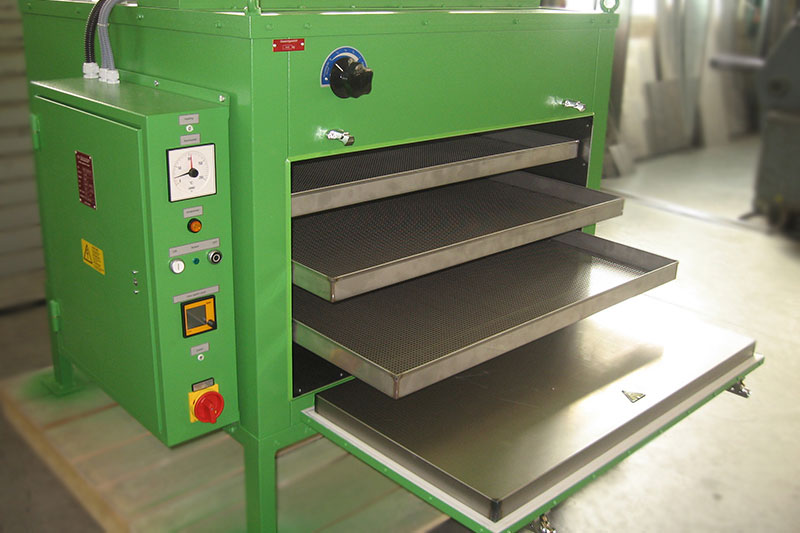

KUNDENBEISPIEL 4 - bis 120 °C - 1.000 x 850 x 500 mm - A# 1356187

1.000 x 850 x 500 mm
(B x T x H)
Betriebstemperatur: bis 120 °C
Heizleistung: 6 kW
Umluftgebläse: 2 x 0,18 kW
Luftführung: vertikal

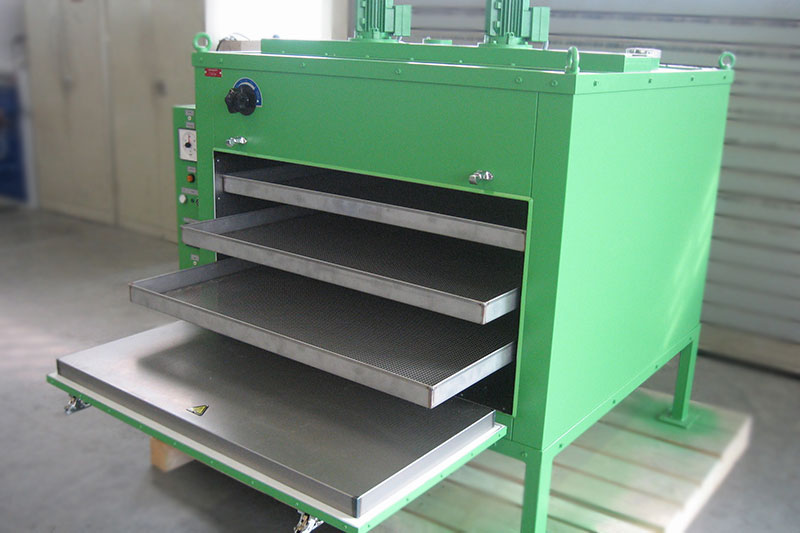

Dieser Klapptürofen wird zum Erwärmen von Diamantsägeseilen für den anschließenden Verarbeitungsprozess verwendet.

AUSFÜHRUNG

Temperaturregelung über Mikrostat
Übertemperaturschutzeinrichtung
Zeitrelais für Trocknerbetrieb, schaltet nach Ablauf den Trockner aus
Innenkessel aus Stahlblech
an der Vorderseite eine einflügelige Tür, die nach unten aufklappbar ist, zusätzlich sind an der Vorderseite 2 Tür-Auflagekonsolen angeschraubt

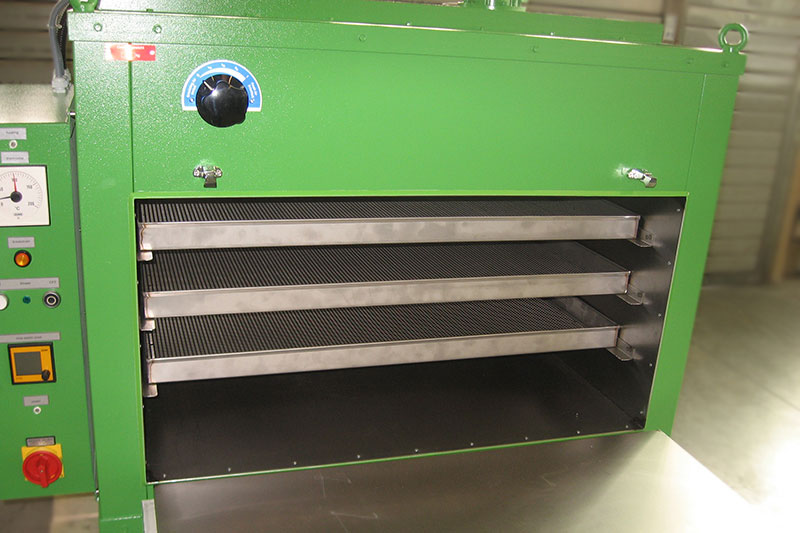

im Innenraum 3 Stück Edelstahlschubladen mit Böden aus Lochblech Lochung 5 x 5 mm
Untergestell des Trockners mit Bock- und Lenkrollen
Jalousiebleche an der Innenraumrückseite zur nachträglichen Optimierung der Temperaturtoleranz
verstellbarer Frischluft- und Umluftschieber

Galerie

KUNDENBEISPIEL 5 - bis 230 °C - 2.000 x 1.950 x 2200 mm - A# 1291592

2.000 x 1.950 x 2.200 mm
(B x T x H)
Betriebstemperatur: bis 230 °C
Heizleistung: 36 kW
Umluftgebläse: 2 x 1,1 kW
Luftführung: horizontal

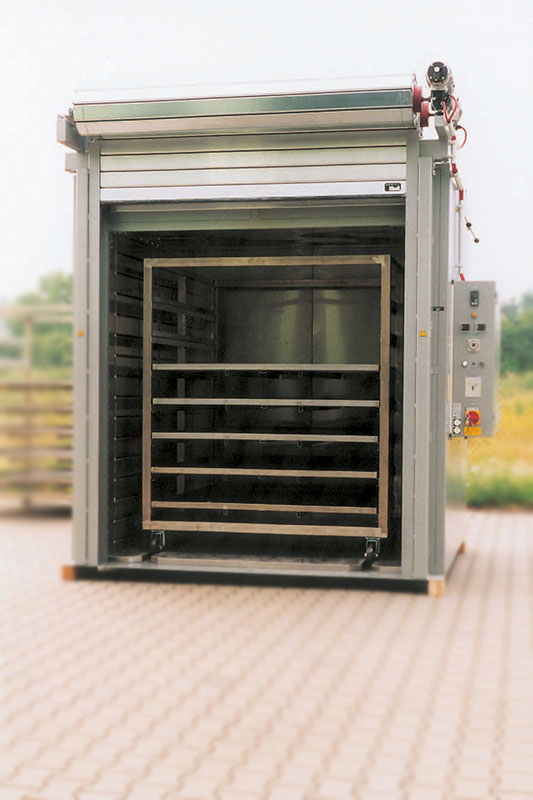

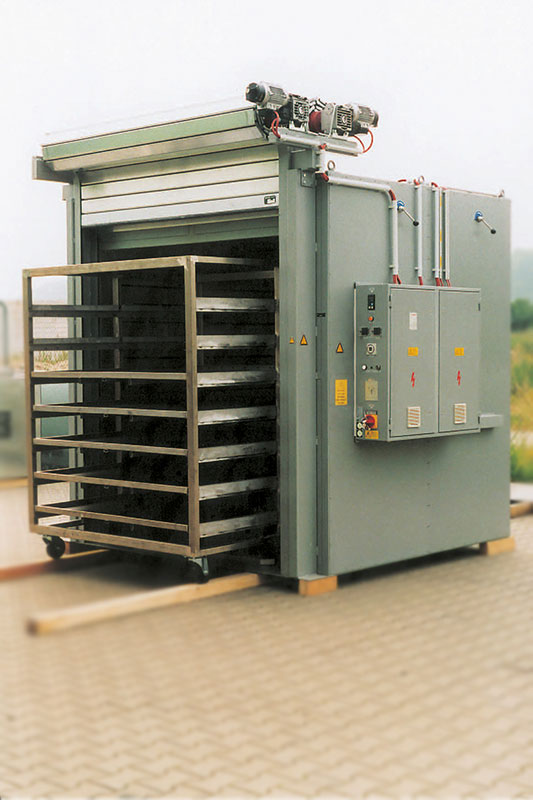

Dieser Rolltorofen wird zur Erwärmung von thermoplastischen Kunststoffteilen verwendet.

AUSFÜHRUNG

elektronische Temperaturregelung
Übertemperaturschutzeinrichtung bestehend aus zwei elektronischen Übertemperaturschutzreglern
mit Digitalzeitschaltuhr
Leistungsschaltung Solid State Relais
an der Vorderseite doppellagiges Rolltor mit Totmannsteuerung
Rolltor mit zwei Motoren und Abrollsicherung nach UVV
Innenkessel aus Edelstahlblech
Innenkesselboden mit Schienen für Beschickungswagen
Beschickungswagen komplett aus Edelstahl gefertigt
Jalousiebleche an der Lufteinblasseite zur nachträglichen Optimierung der Temperaturtoleranz
verstellbare Frischluft- und Umluftschieber für vorderen und hinteren Bereich

Galerie

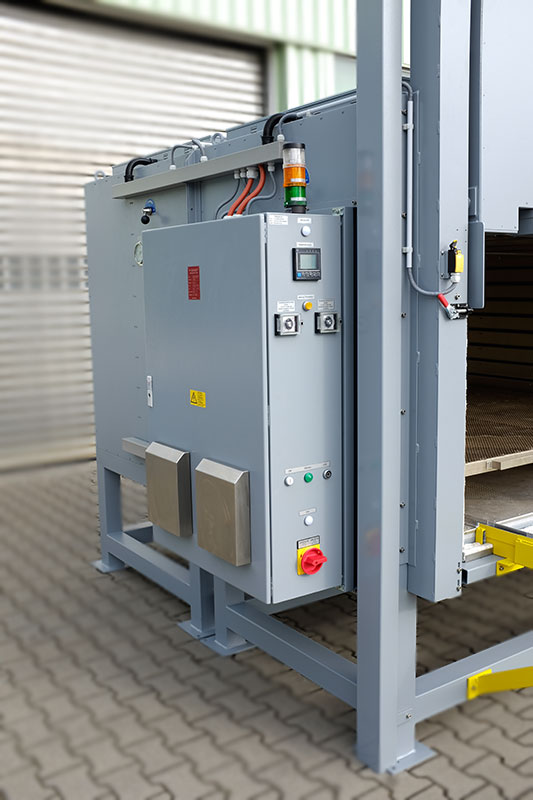

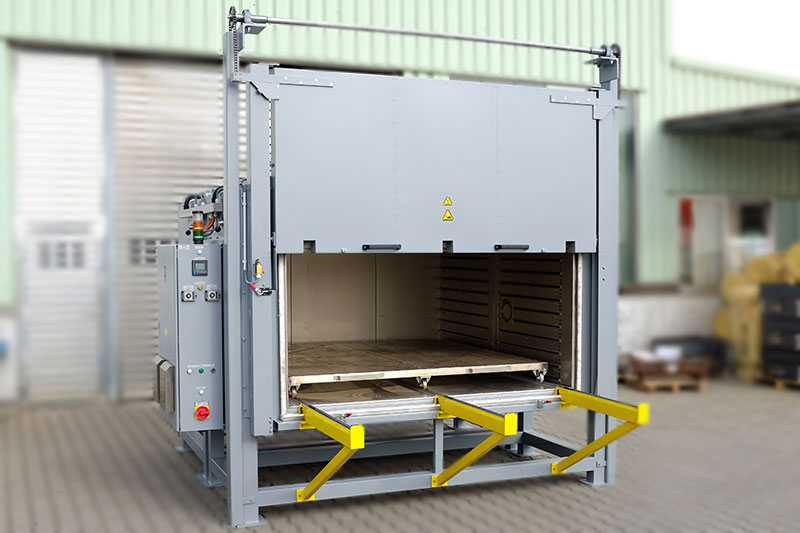

KUNDENBEISPIEL 6 - bis 300 °C - 2.150 x 2.150 x 1.000 mm - A# 2212314

2.150 x 2.150 x 1.000 mm
(B x T x H)
Betriebstemperatur: bis 300 °C
Heizleistung: 40 kW
Umluftgebläse: 2 x 1,1 kW
Luftführung: horizontal

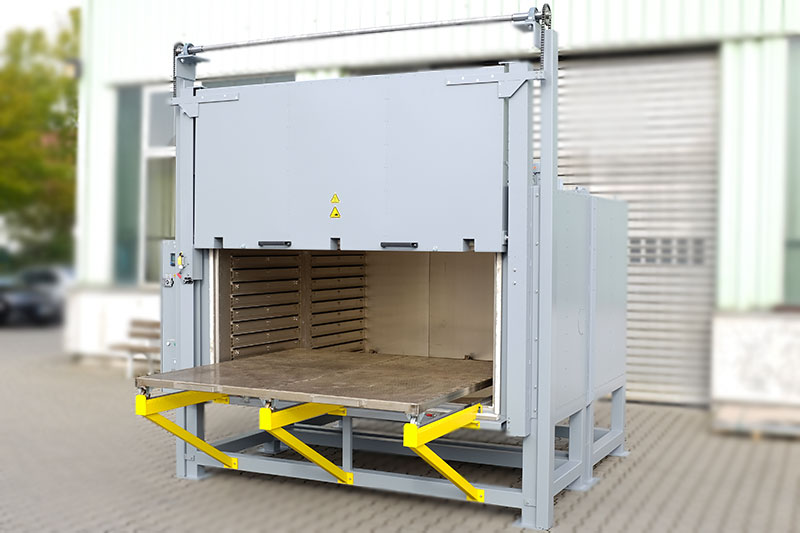

Dieser Hubtürofen wird zur Erwärmung / Trocknung von lösungsmittelfreien, wasserstrahlgeschnittenen Bauteilen aus Graphit verwendet.

AUSFÜHRUNG

elektronische Master Slave Temperaturregelung, Programmregler (Master) mit bis zu 8 Programme mit jeweils 16 Segmenten, Temperaturregler (Slave) für hinteres Ofensegment, Sollwertvorgabe des Slavereglers erfolgt über Sollwerausgang des Masterreglers
Übertemperaturschutzeinrichtung bestehend aus zwei elektronischen Übertemperaturschutzreglern
Schnittstelle RS485 mit Software BluControl für benutzerfreundliche Programmeingabe
Melde- und Warnleuchten für Statusmeldungen
Türendschalter schaltet nach Öffnen der Tür die Heizung ab
Türöffnung nach oben mit Ketten und Gegengewichten entlastet, mit Kettenvorgelege zur Synchronisation des Türlaufes
umlaufende temperaturbeständige Dichtung für die Tür
Leistungsschaltung: Solid State Relais

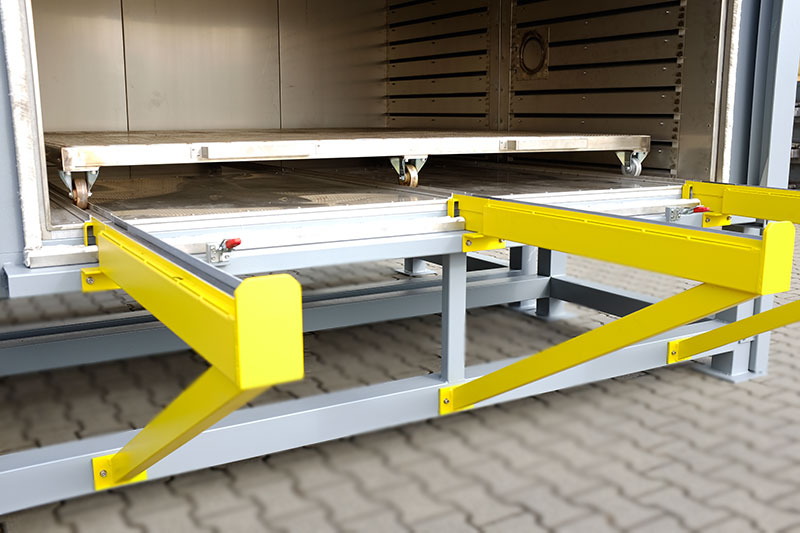

Beschickungswagen bestehend aus:
Umlaufenden Edelstahl Rechteckrohrrahmen mit Quertraversen mit Edelstahl Lochblechauflage (Lochung 10 x 10mm, Gratseite nach unten)
Abmessung: 2015 x 2015 x ca. 45mm hoch zzgl. 120mm für Graugussbockrollen
Maximale Belastung des Beschickungswagens: 300kg Flächenlast
Auflagehöhe des Beschickungswagens passend auf vorgeschaltete Wasserstrahlanlage
Innenkessel aus Edelstahlblech
Durchbruch an der rechten Ofenseite für optionale Prozessgaszuführung
Luftführung horizontal
Jalousiebleche an der linken Innenraumseite zur nachträglichen Optimierung der Temperaturtoleranz
verstellbarer Frischluft-, Umluftschieber
Schutzart Schaltkasten: IP 65 (Lüfter IP55)
Schutzart Ofen (Heizungsabdeckung): IP 21
