Industrie Ofensysteme und Vorwärmeinrichtungen

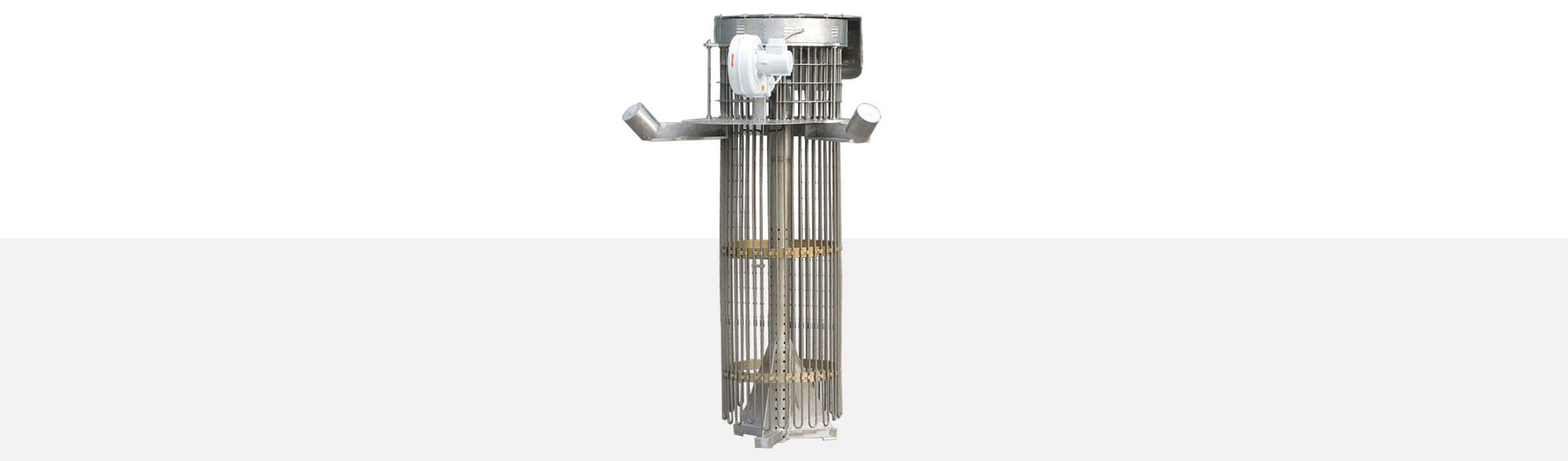

TIEGELBEHEIZUNGEN

ANWENDUNGS­BEREICHE

Tiegelbeheizungen zum Ausheizen von Tiegelstampfmasse verkürzen die Standzeiten nach einer Tiegelrevision. Die Trocknung wird mit Hilfe eines Niederdruckgebläses optimiert, somit erfolgt eine schnelle Wiederinbetriebnahme des Tiegels.

Optionen

  • abweichende Betriebsspannungen/Leistungen
  • abweichende Betriebstemperaturen
  • Lackierungen nach Kundenwunsch
  • abweichende Abmessungen
  • Flanschauflagepunkte nach Kundenspezifikation
  • Mantelmaterial der Rohrheizkörper 1.4876 bzw. 2.4858
  • Gerätebeschriftung und -dokumentationen in beliebigen Sprachen
  • Temperaturregelung mit Selbstoptimierungs-Funktion, Prozessalarme für weitere Verarbeitung möglich
  • elektronische Digitalzeitschaltuhr
  • Betriebsstundenzähler
  • Timerfunktion, schaltet nach Ablauf der eingestellten Zeit (max. 99h 59min) ein (auf Wunsch auch aus)
  • Schnittstellen nach Kundenspezifikation
  • bis 950°C
    Betriebstemperatur
KUNDENBEISPIEL 1 - bis 400°C -Heizflansch A# 1295368 und Regelgerät A# 1295517



  • Heizleistung: 25 kW
  • Betriebstemperatur: bis 400 °C
  • Gebläsemotor: 0,13 kW
  • Luftleistung: ca. 10 m³ / min.







Dieses Aufheizgerät zum Ausheizen einer Tiegelstampfmasse verkürzt die Standzeit nach einer Tiegelrevision.

AUSFÜHRUNG

  • Heizflansch und Temperaturregelgerät bilden die komplette Aufheizeinheit. Lieferung anschlussfertig verdrahtet inklusive aller Verbindungskabel

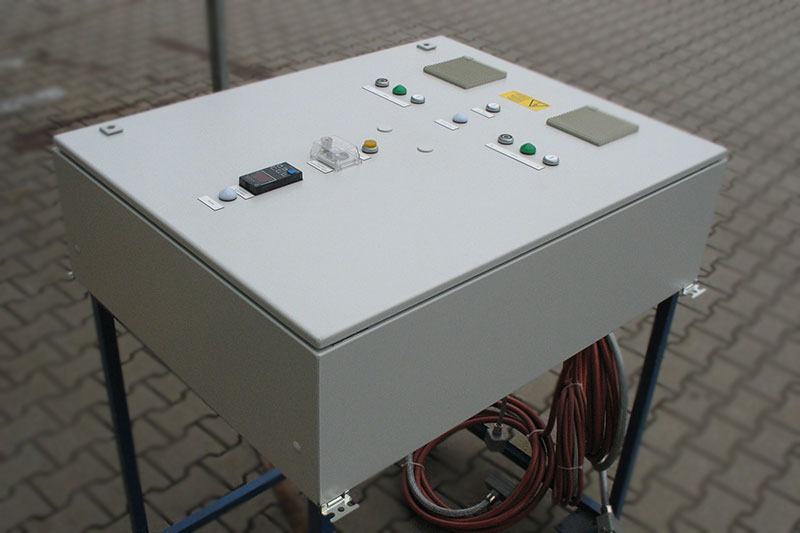

  • Temperaturregelgerät mit:
    elektronischem Temperaturregler
    elektronischem Übertemperaturschutz
    Lastschaltung Solid State Relais
    Schaltelemente für kundenseitigen Schwenkkran

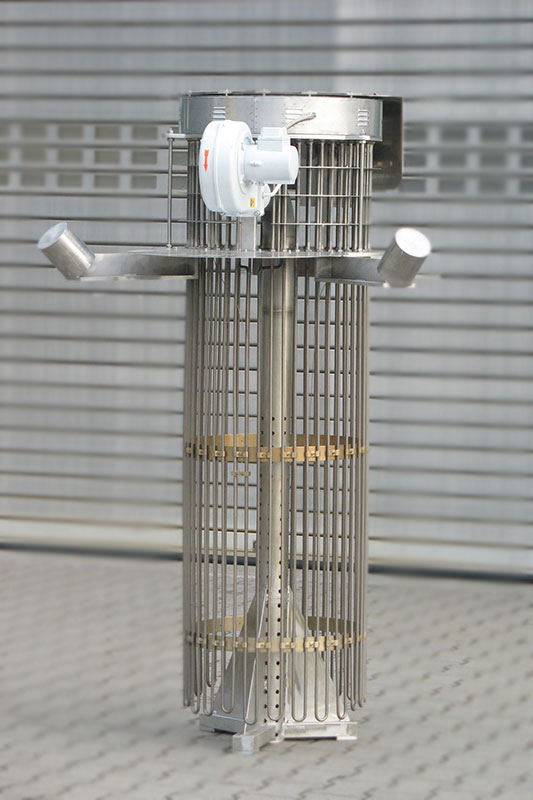

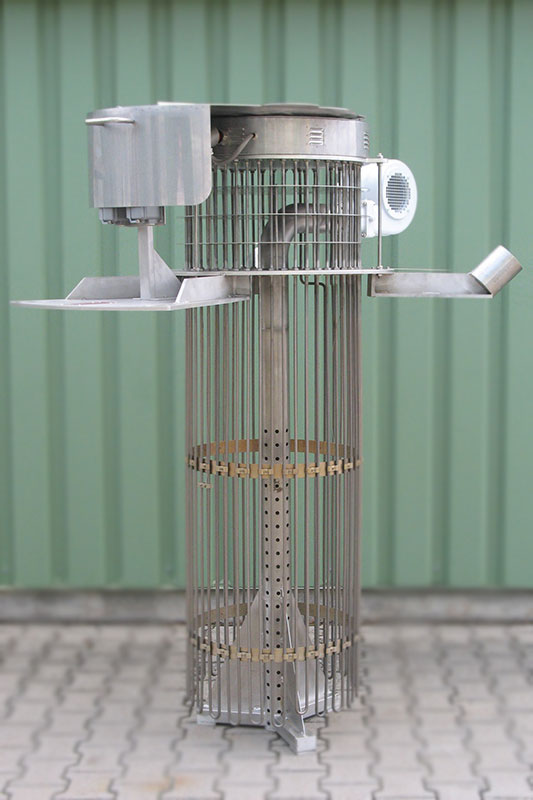

  • Heizflansch mit:
    24 Stück Rohrheizkörper Material 1.4828
    Kaltstrecke inklusive Abstrahlbleche reduzieren die Temperatur im Anschlussbereich
    Mantelthermoelemente zur Temperaturregelung und -überwachung

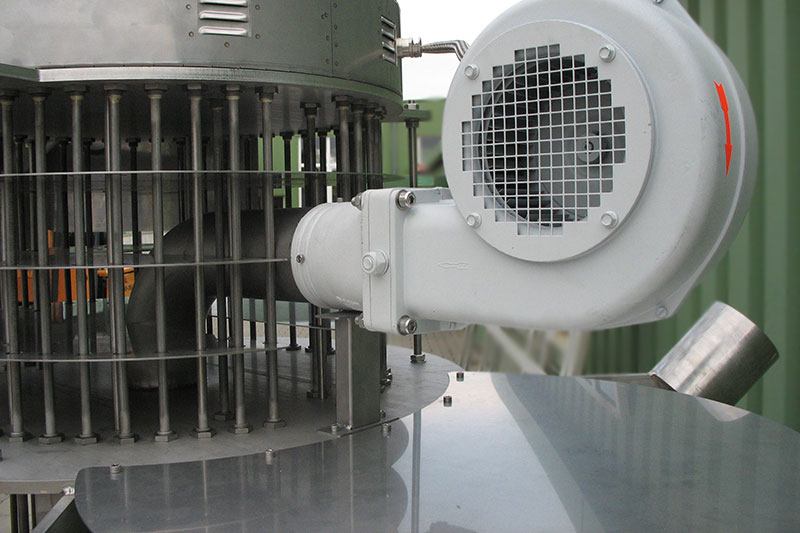

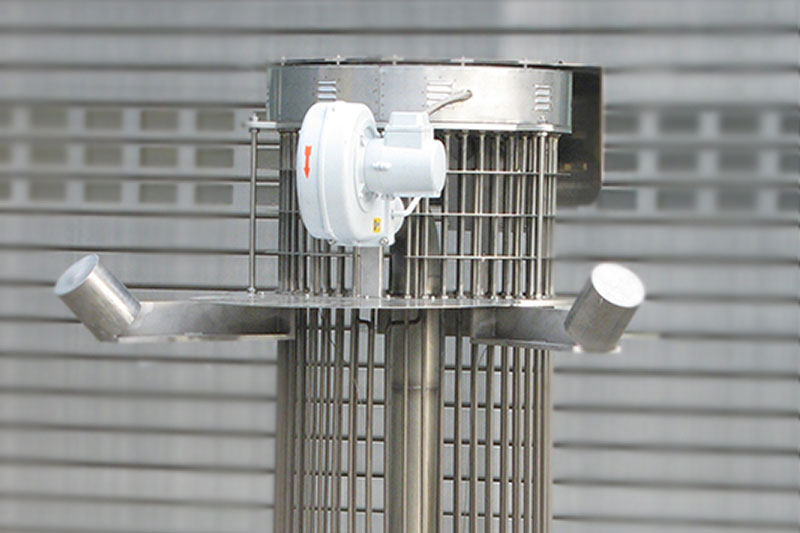

    Niederdruckgebläse mit manueller Drosselklappe verkürzt den Trocknungsprozess
    Kranhaken erst zugänglich nach Abnahme der Steckverbinder
