Rohrheizpatronen

RPI/RPI spannbar

ANWENDUNGSBEREICHE

Rohrheizpatronen Typ RPI sind besonders geeignet für enge Einbauverhältnisse. Sie sind die ideale Beheizung an Werkzeugen im Kunststoffspritzguss. Sie sind als Beheizung für Muffenautomaten und als Dornheizung, z. B. in der Rohrextrusion, geeignet. Weitere Einsatzmöglichkeiten der Rohrheizpatronen sind in der Heißkanaltechnik und an Maschinendüsen.

Optionen

verschiedene Abmessungen (Ø/Länge)
Spannungs- und Leistungsvarianten
diverse Anschlusslängen und -typen
andere Leistungstoleranzen
mit Ein- und Ausbauhilfe
mit Anschlussstiften und Stirnseite plan
mit Leistungsverteilung
Anschlusskabel mit diversen Steckern
mit integriertem Thermoelement oder Mantelthermoelement

bis 450°C
Einsatztemperatur
3 mm
Wandstärke
bis 6 W/cm²
Oberflächenbelastung

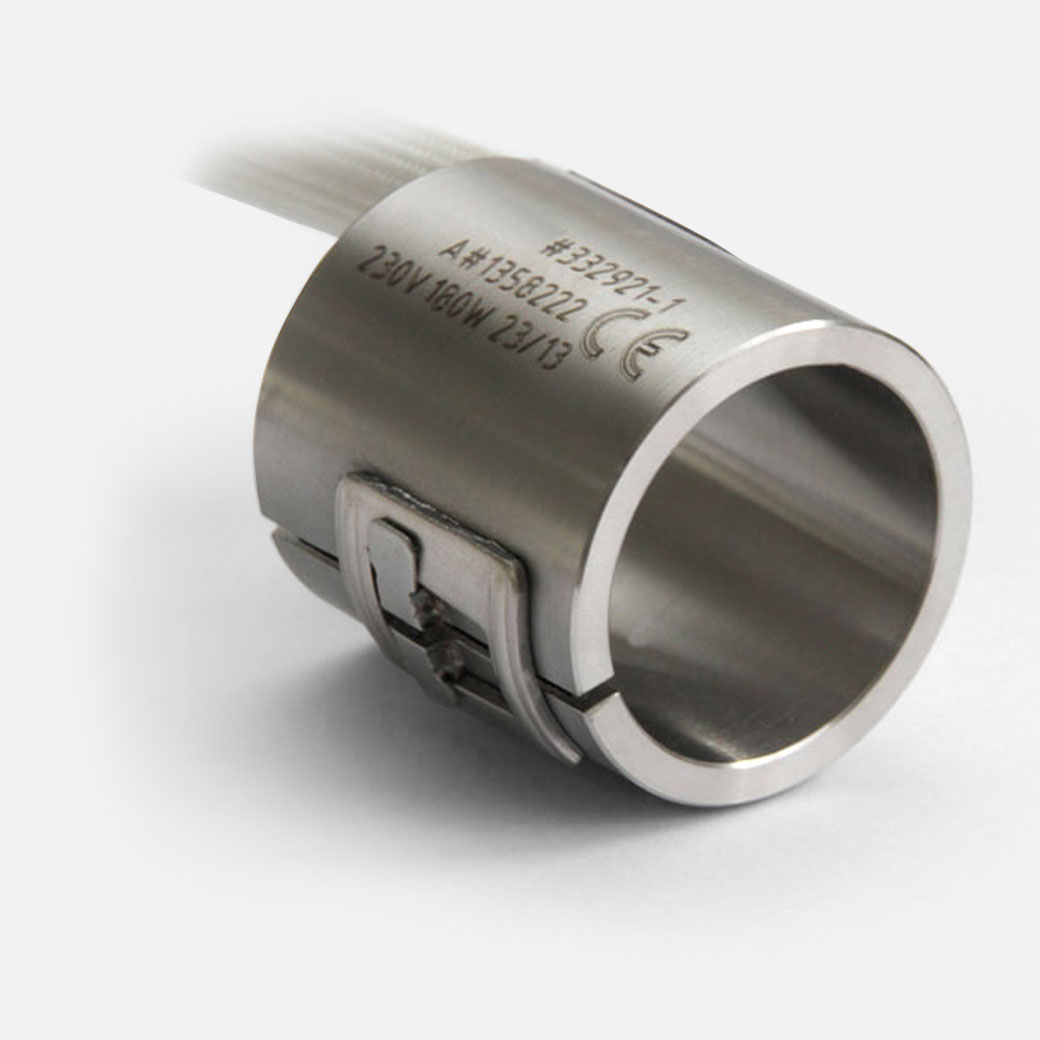

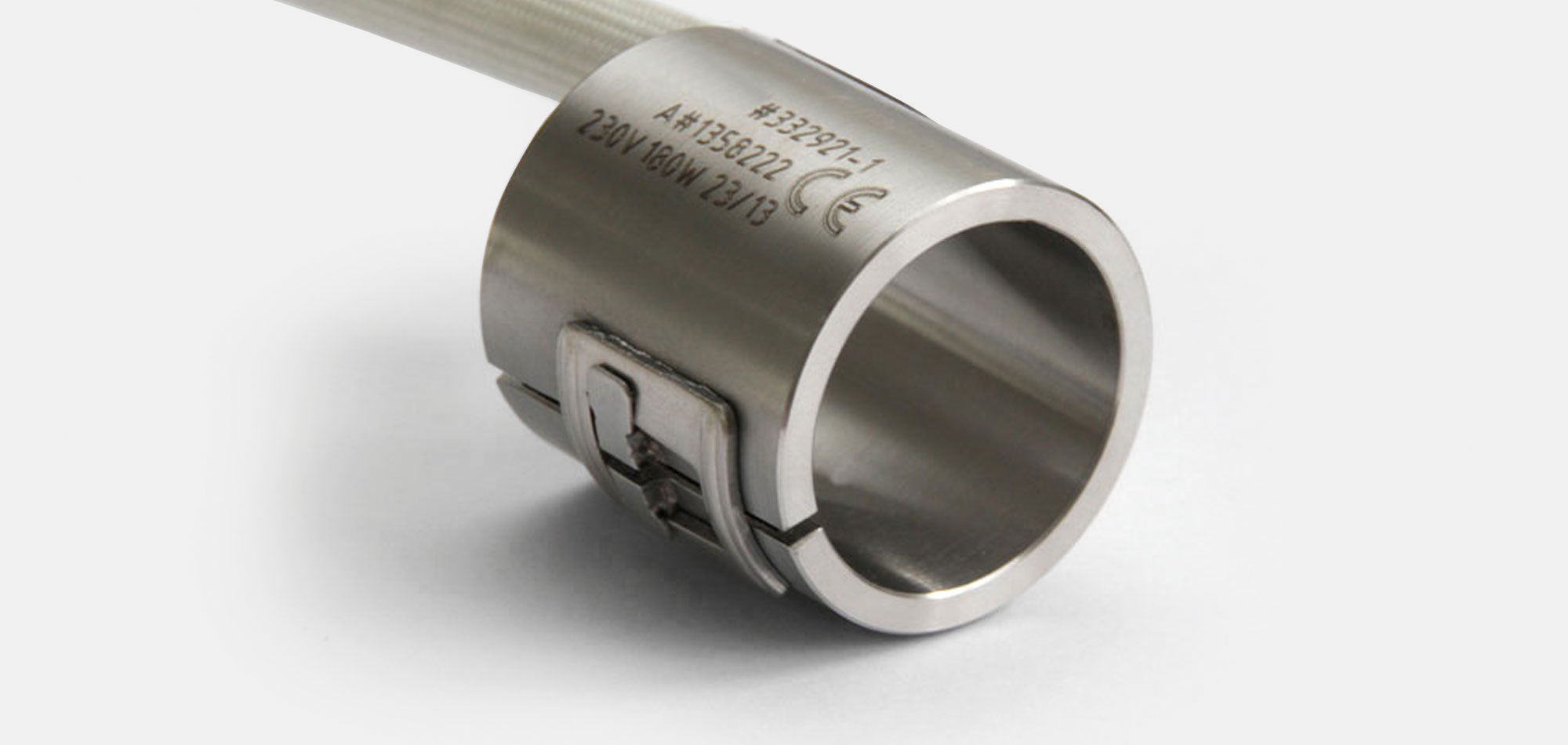

Rohrheizpatrone RPI/RPI spannbar

Mantelmaterial

Edelstahl 1.4541 oder 1.4301

Anschlussausführungen

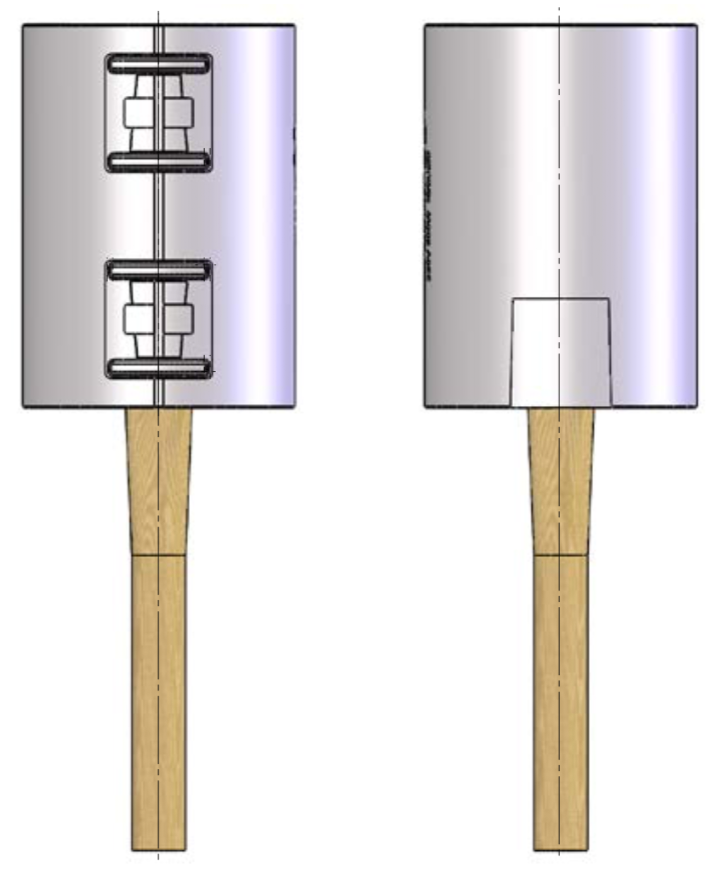

Abb. 12 RPI axial mit Abdeckblech

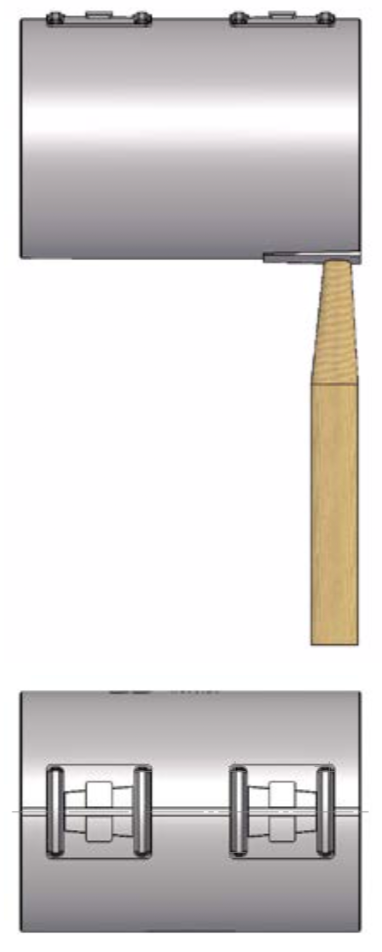

Abb. 13 RPI radial mit Abdeckblech
Abb. 3: Flachkappe axial Ausführung 3
Abb. 4: Flachkappe tangential Ausführung 4
Abb. 5: RPM Kappe tangential 45° Ausführung 6
Abb. 6: RPM Kappe radial Ausführung 7
Abb. 7: RPM Kappe axial 45° Ausführung 8

	RPI/RPI spannbar
Aussendurchmesser	± 0,2 mm bis ± 0,5 mm
Innendurchmesser	H8 -H12 (längenabhängig)
Längentoleranz	L 30 - 100 mm - ± 3 mm L 101 - 150 mm - ± 3 mm L 151 - 300 mm - ± 3 mm L 301 - 400 mm - ± 3 mm

Kabelausführungen

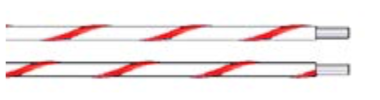

glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700)
glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700) mit Schutzleiter (SL)
Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl + Schutzleiter bis 400 °C oder 700 °C
Spiralschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
Wellschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
glasseidenisolierte Nickellitze zus. mit unbeschichtetem Glasseidenschlauch (400 °C)

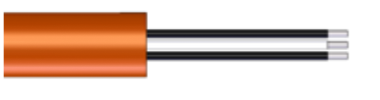

Teflon Litze (PTFE), 2- oder 3-adrig, temperaturbeständig bis max. 260 °C
