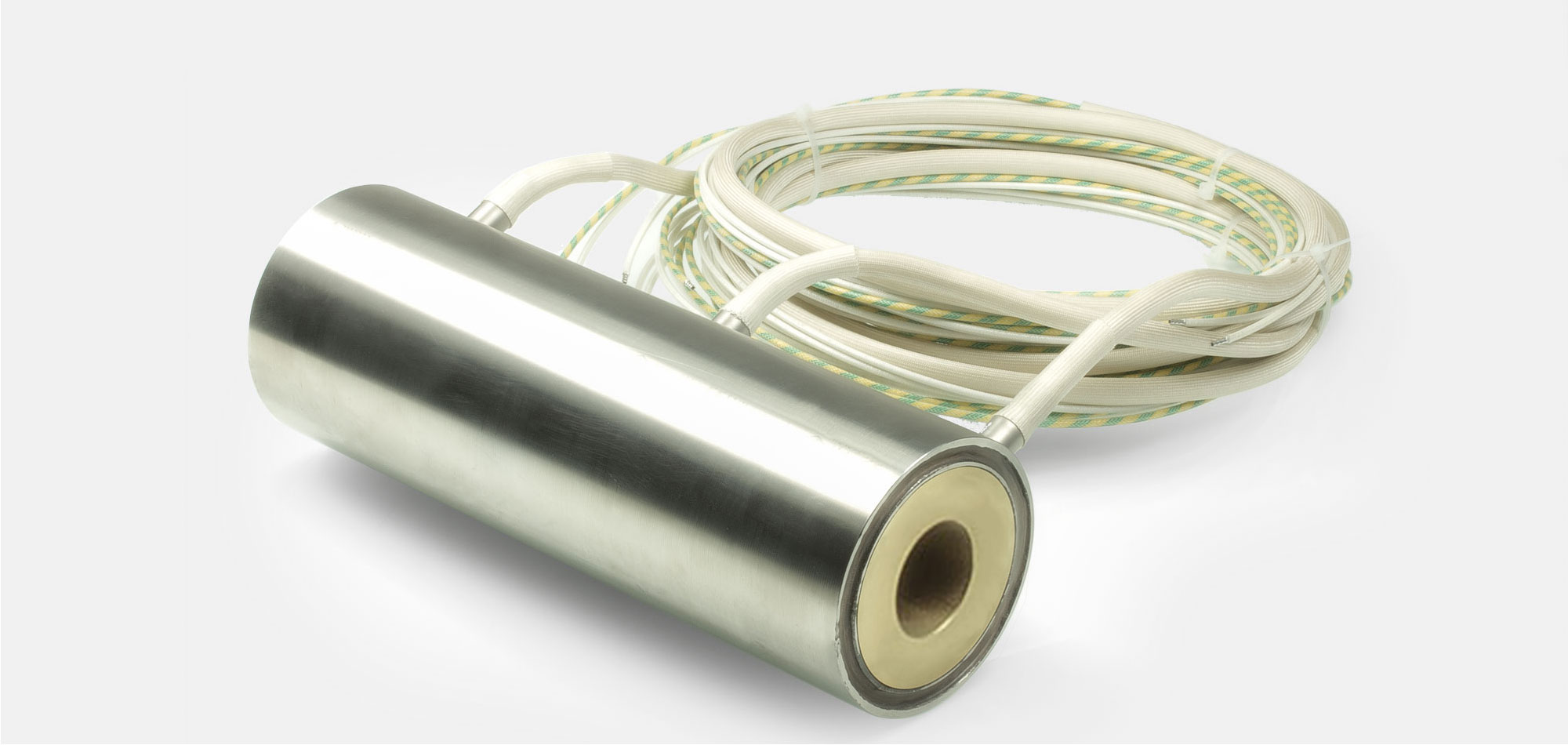

Rohrheizpatronen

RPM/RDO-RP/RPO

ANWENDUNGS­BEREICHE

Rohrheizpatronen sind die ideale Beheizung an Werkzeugen im Kunststoffspritzguss. Sie sind als Beheizung für Muffenautomaten und als Dornheizung, z. B. in der Rohrextrusion, geeignet. Weitere Einsatzmöglichkeiten der Rohrheizpatronen sind in der Heißkanaltechnik, an Maschinendüsen und an Druckgussmaschinen.

Optionen

  • verschiedene Abmessungen (Ø/Länge)
  • Spannungs- und Leistungsvarianten
  • diverse Anschlusslängen und -typen
  • andere Leistungstoleranzen
  • konische Kontaktfläche
  • mit Ein- und Ausbauhilfe
  • mit Anschlussstiften und Stirnseite plan
  • mit Leistungsverteilung
  • Anschlusskabel mit diversen Steckern
  • mit integriertem Thermoelement oder Mantelthermoelement
  • bis 600°C
    Einsatztemperatur
  • 5-10mm
    Wandstärke nach Typ
  • bis 15W/cm²
    Oberflächenbelastung

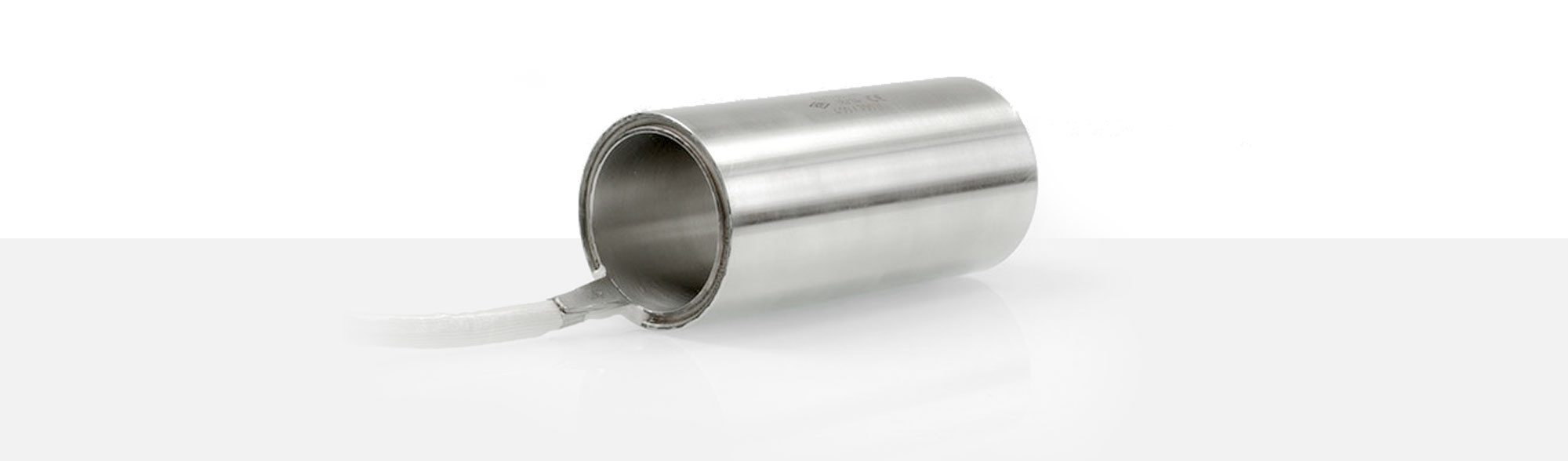

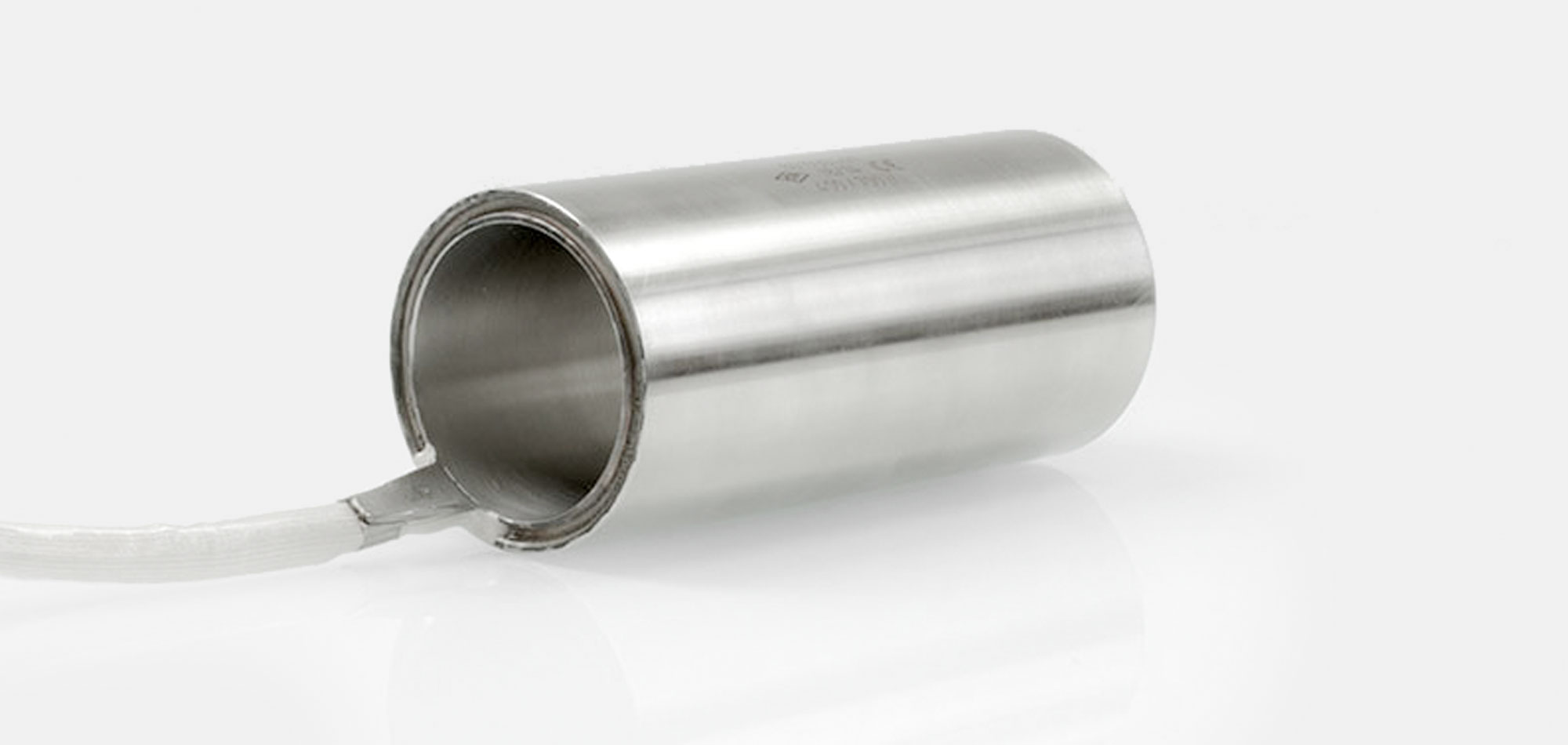

Rohrheizpatrone RPM/RDO/RP/RPO

Mantelmaterial

  • Edelstahl 1.4541 oder 1.4301

Anschlussausführungen

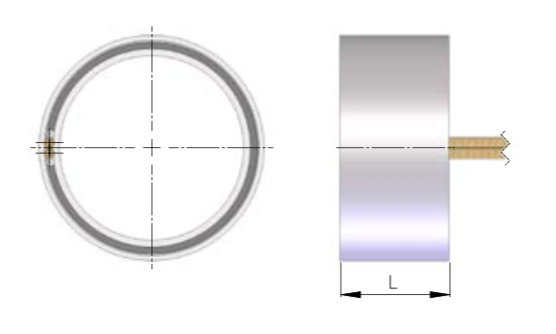

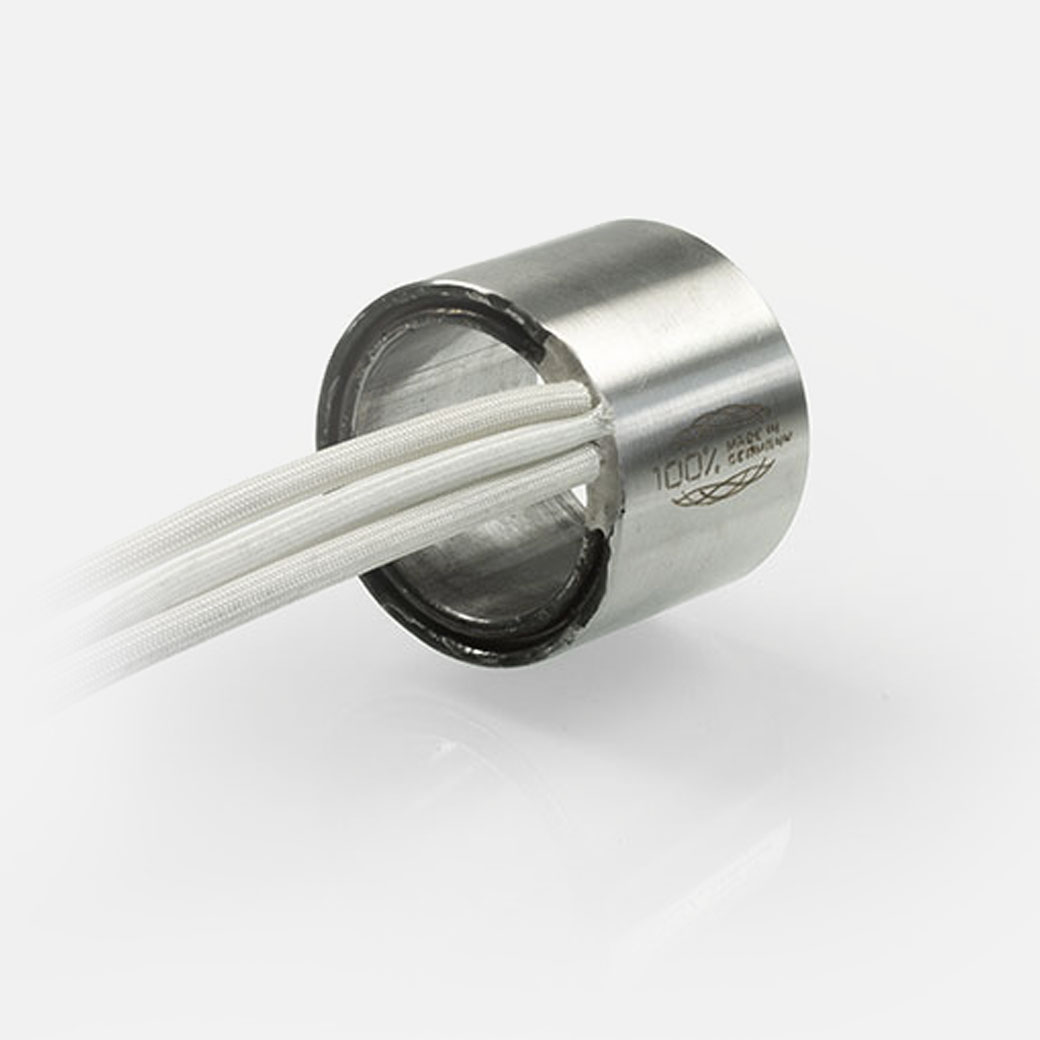

  • Abb. 1: stirnseitig
    Abb. 1: stirnseitig

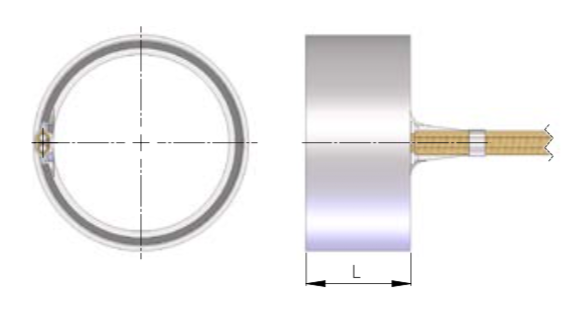

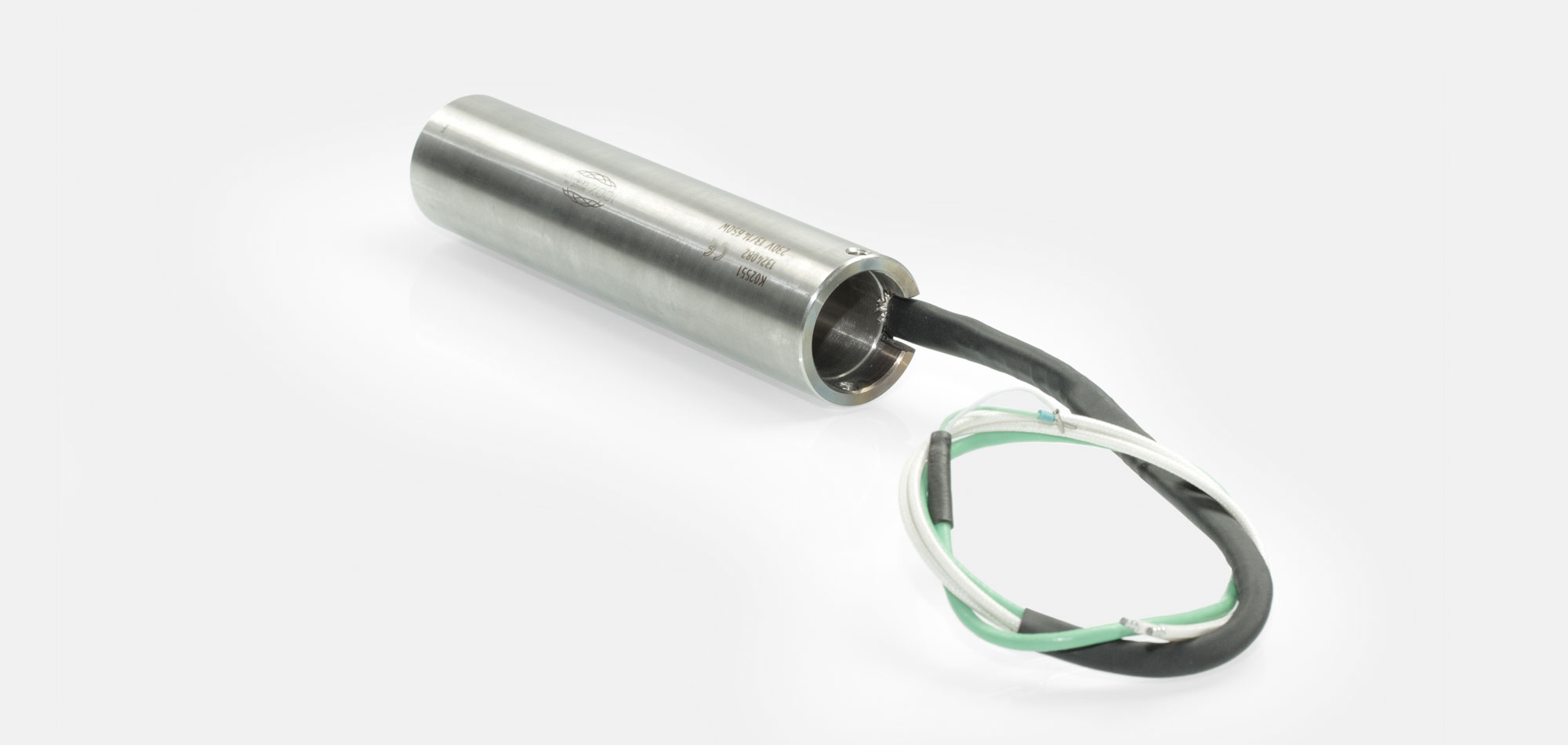

  • Abb. 2: stirnseitig + Zugentlastung
    Abb. 2: stirnseitig + Zugentlastung

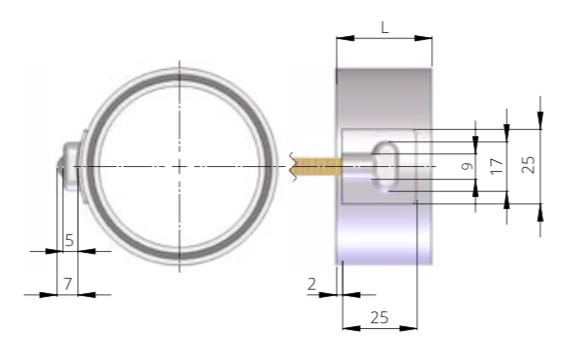

  • Abb. 3: Flachkappe axial Ausführung 3
    Abb. 3: Flachkappe axial Ausführung 3

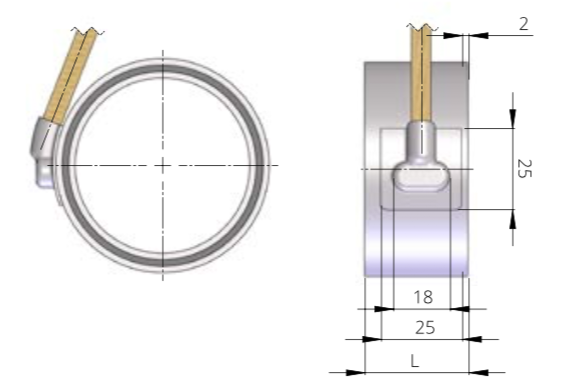

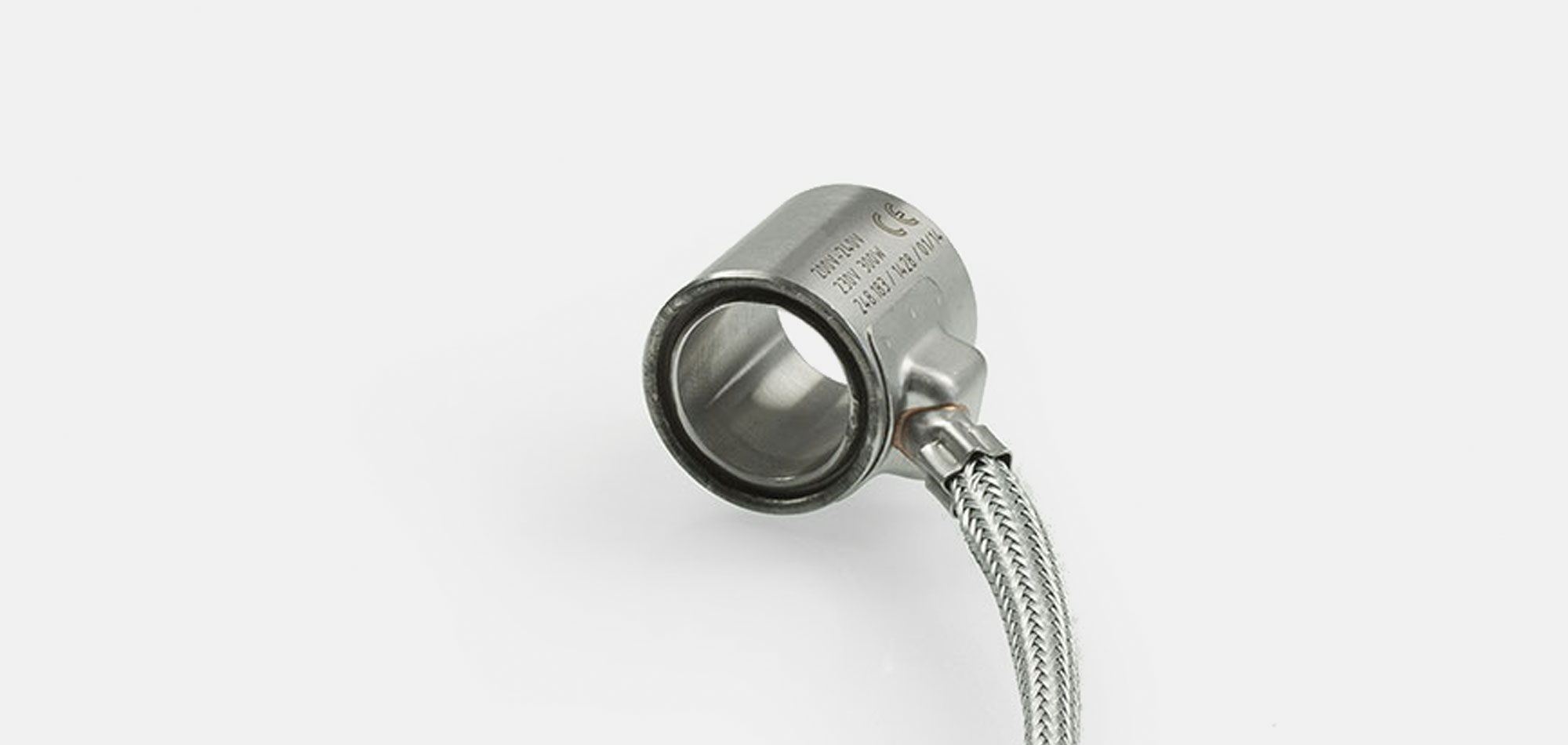

  • Abb. 4: Flachkappe tangential Ausführung 4
    Abb. 4: Flachkappe tangential Ausführung 4

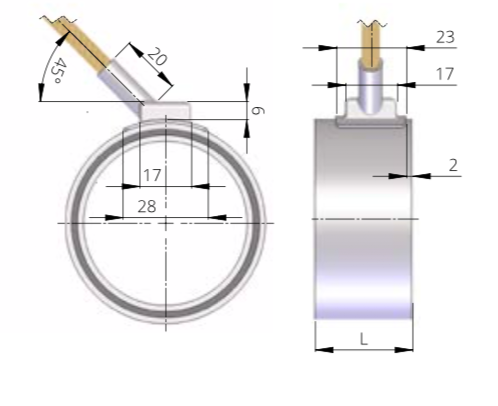

  • Abb. 5: RPM Kappe tangential 45° Ausführung 6
    Abb. 5: RPM Kappe tangential 45° Ausführung 6

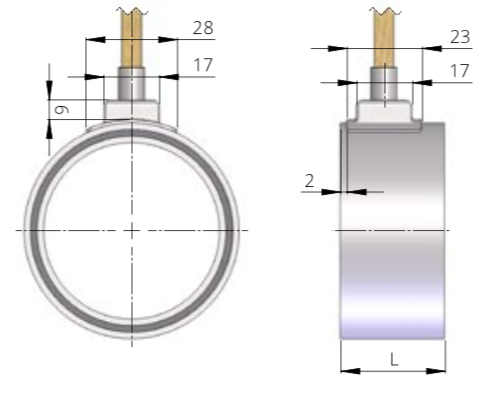

  • Abb. 6: RPM Kappe radial Ausführung 7
    Abb. 6: RPM Kappe radial Ausführung 7

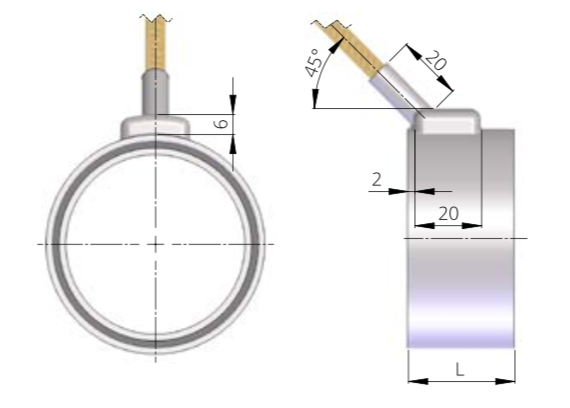

  • Abb. 7: RPM Kappe axial 45° Ausführung 8
    Abb. 7: RPM Kappe axial 45° Ausführung 8
  • Abb. 8: Düsenkappe axial 45°
    Abb. 8: Düsenkappe axial 45°
  • Abb. 9: Düsenkappe axial 5°
    Abb. 9: Düsenkappe axial 5°

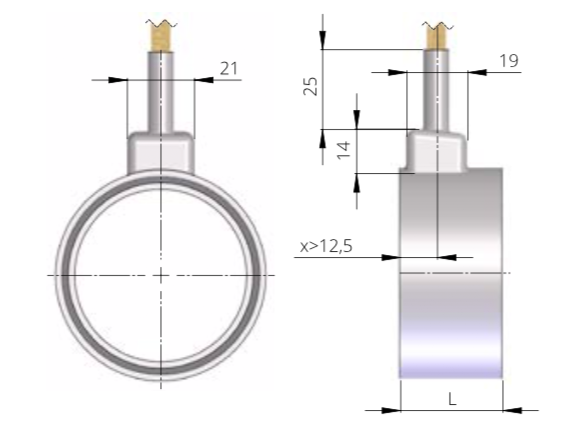

  • Abb. 10: Düsenkappe radial
    Abb. 10: Düsenkappe radial

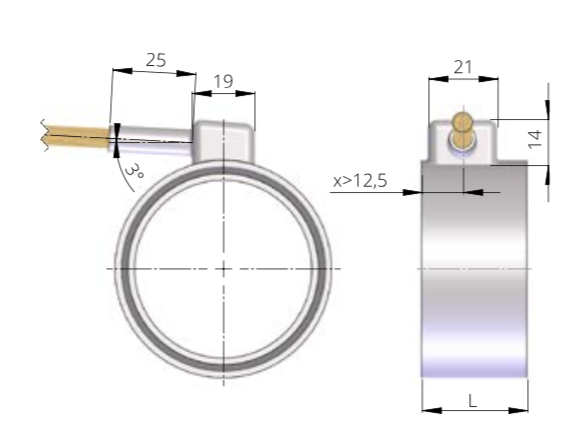

  • Abb. 11: Düsenkappe tangential
    Abb. 11: Düsenkappe tangential



  RPM/RDO/RP/RPO
Aussendurchmesser ± 0,35 mm
Innendurchmesser H12 (längenabhängig)
Längentoleranz L 30 - 100 mm - ca. ± 3 mm
L 101 - 150 mm - ca. ± 4 mm
L 151 - 300 mm - ca. ± 5 mm
L 301 - 400 mm -       ---

Kabelausführungen

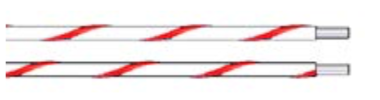

  • glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700)
    glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700)
  • glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700) mit Schutzleiter (SL)
    glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700) mit Schutzleiter (SL)

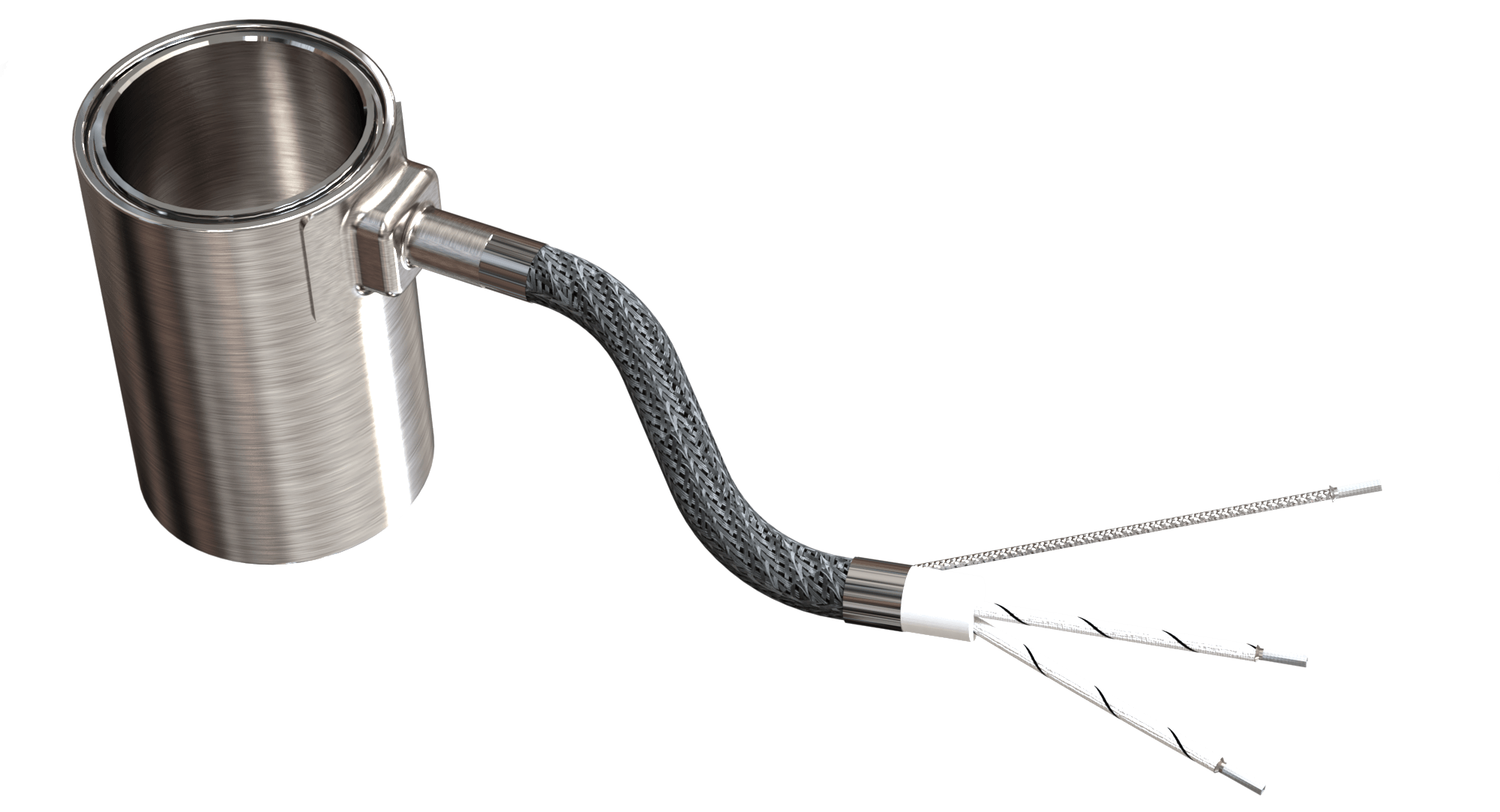

  • Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl + Schutzleiter bis 400 °C oder 700 °C
    Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl + Schutzleiter bis 400 °C oder 700 °C
  • Spiralschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
    Spiralschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
  • Wellschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
    Wellschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
  • glasseidenisolierte Nickellitze zus. mit unbeschichtetem Glasseidenschlauch (400 °C)
    glasseidenisolierte Nickellitze zus. mit unbeschichtetem Glasseidenschlauch (400 °C)
  • Teflon Litze (PTFE), 2- oder 3-adrig, temperaturbeständig bis max. 260 °C
    Teflon Litze (PTFE), 2- oder 3-adrig, temperaturbeständig bis max. 260 °C
