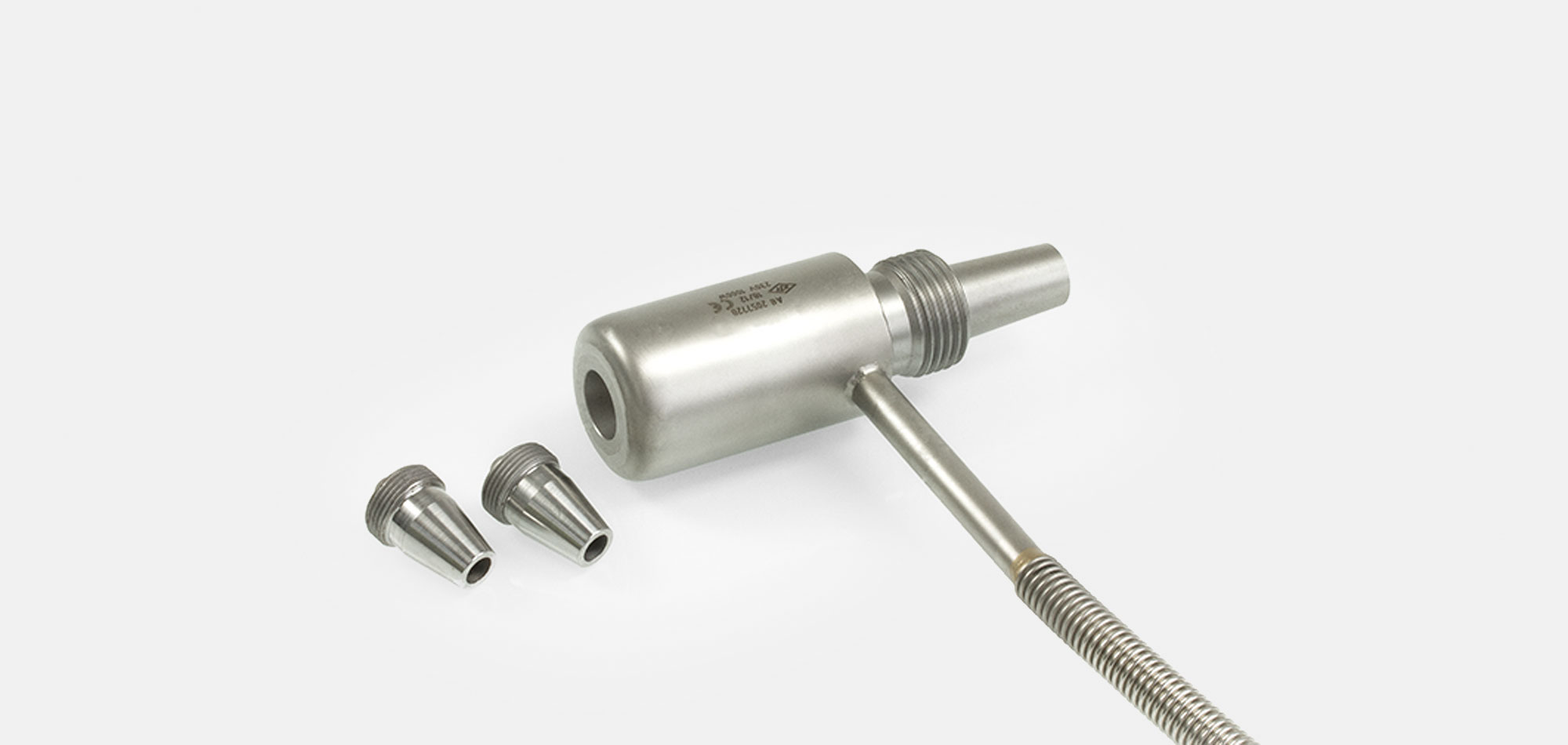

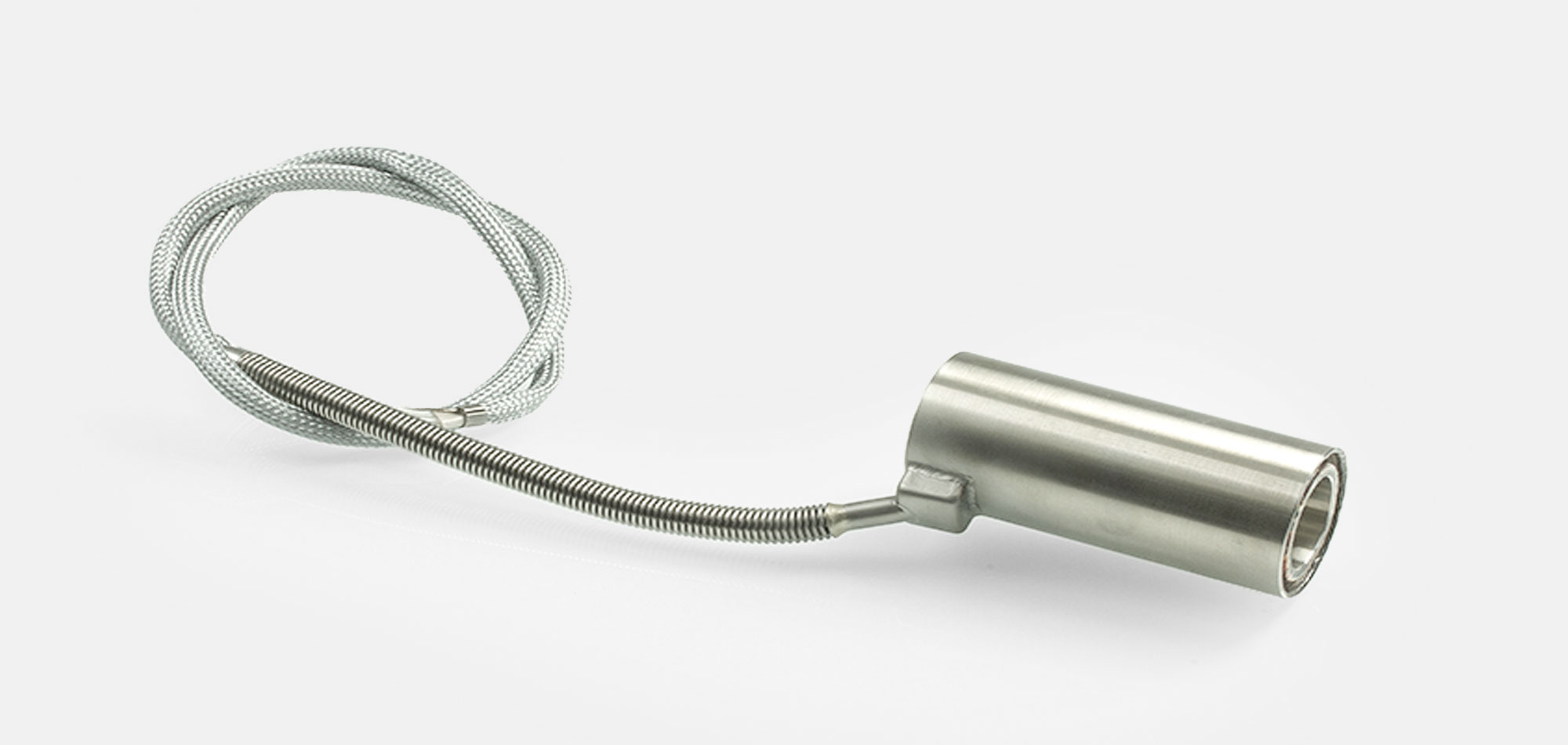

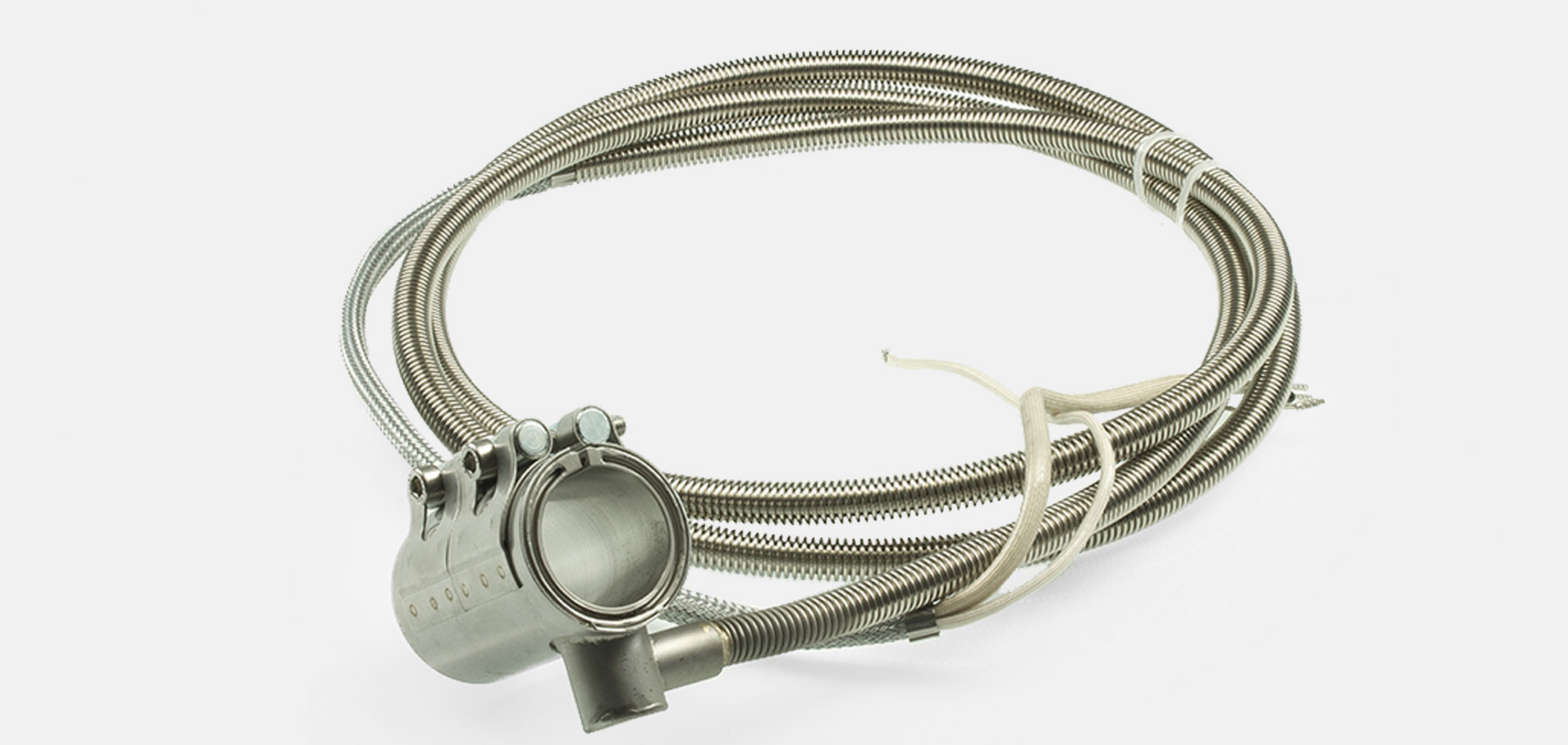

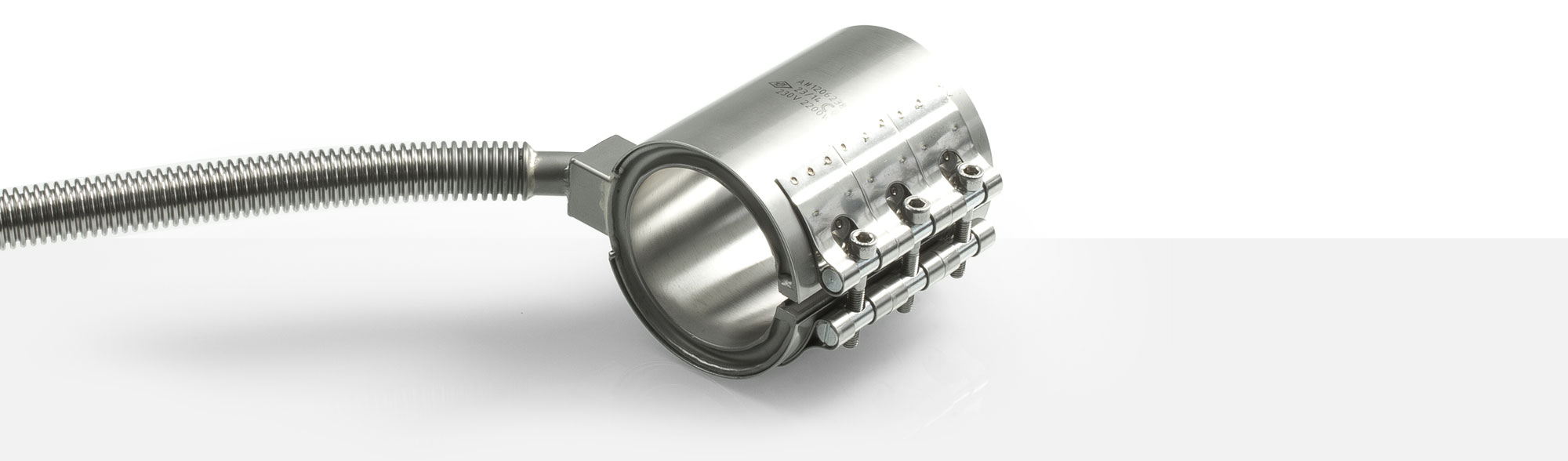

Rohrheizpatronen

RP Druckguss

ANWENDUNGSBEREICHE

Rohrheizpatronen sind die ideale Beheizung an Werkzeugen im Kunststoffspritzguss. Sie sind als Beheizung für z. B. Muffenautomaten geeignet. Weitere Einsatzmöglichkeiten der Rohrheizpatronen sind an Druckgussmaschinen.

Optionen

verschiedene Abmessungen (Ø/Länge)
Spannungs- und Leistungsvarianten
diverse Anschlusslängen und -typen
andere Leistungstoleranzen
konische Kontaktfläche
mit Ein- und Ausbauhilfe
mit Anschlussstiften und Stirnseite plan
mit Leistungsverteilung
Anschlusskabel mit diversen Steckern
mit integriertem Thermoelement oder Mantelthermoelement
mit Isolierhülsen

bis 750°C
Einsatztemperatur
5-10 mm
Wandstärke
bis 8 W/cm²
Oberflächenbelastung

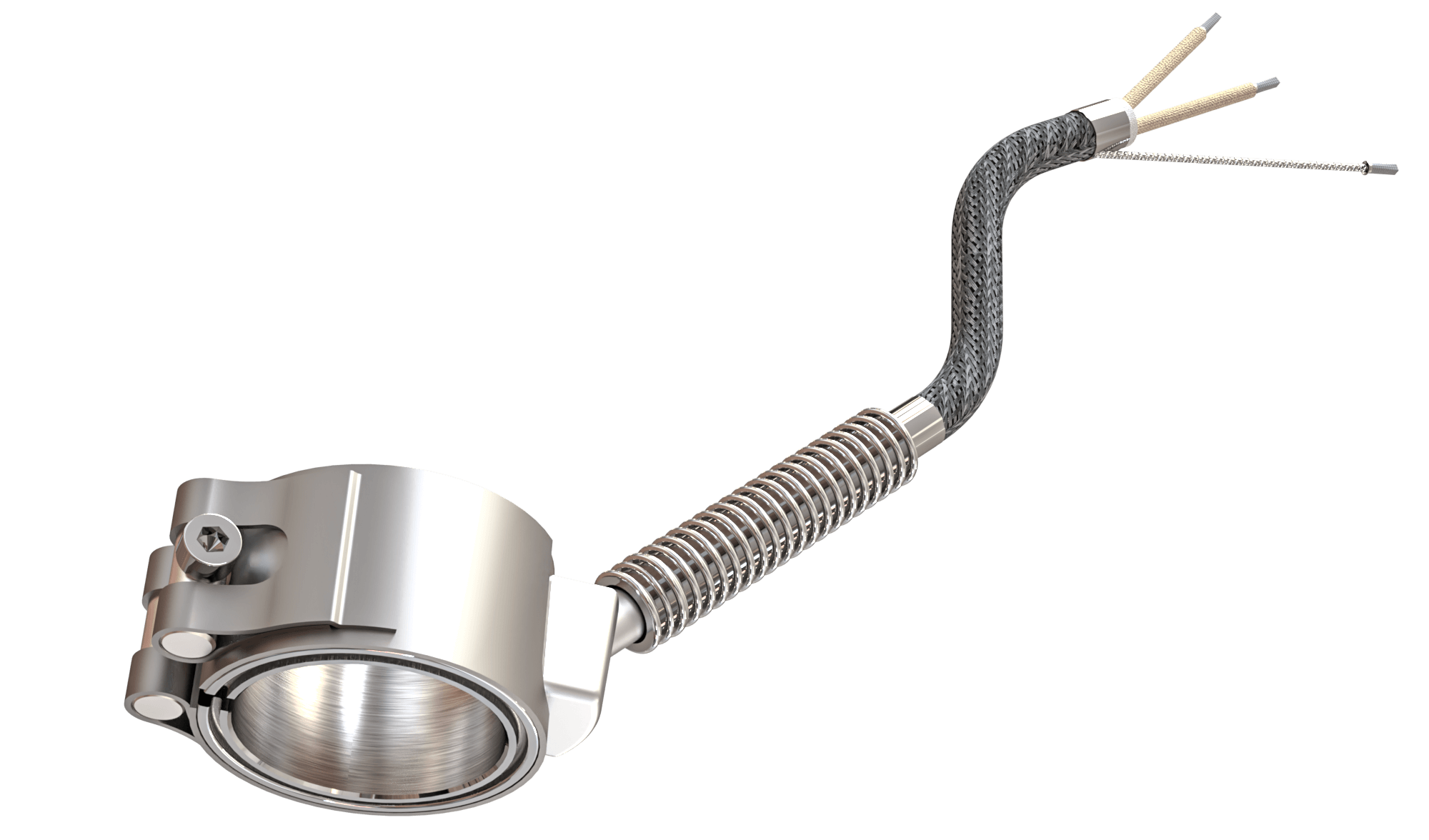

Rohrheizpatrone RP Druckguss

Mantelmaterial

Edelstahl 1.4541 oder 1.4301

Anschluss

Direktanschluss (Düsenkappe)

Abb. 8: Düsenkappe axial 45°
Abb. 9: Düsenkappe axial 5°
Abb. 10: Düsenkappe radial
Abb. 11: Düsenkappe tangential

Kabelausführungen

glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700)
glasseidenisolierte Nickellitze bis 400 °C (GLS 400) oder 700 °C (GLS 700) mit Schutzleiter (SL)
Drahtgeflechtschlauch Stahl verzinkt oder Edelstahl + Schutzleiter bis 400 °C oder 700 °C
Spiralschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
Wellschlauch Stahl verzinkt oder Edelstahl + Schutzleiter 400 °C - 700 °C
glasseidenisolierte Nickellitze zus. mit unbeschichtetem Glasseidenschlauch (400 °C)
Teflon Litze (PTFE), 2- oder 3-adrig, temperaturbeständig bis max. 260 °C
