Industrie Ofensysteme und Vorwärmeinrichtungen

Herdwagenöfen und Beschickungshilfen

ANWENDUNGS­BEREICHE

Die Beschickungshilfen erleichtern das Handling mit schweren Teilen. Hier gibt es die Ausführungen mit höhengleichen Beschickungshilfen oder komplett einfahrbaren Herdwagen. Leichtgängige Lenk- und / oder Bockrollen unterstützen dabei den Bediener bei der Beschickung des Ofens. Das Design des Beschickungswagens wird auf das Erwärmungsgut abgestimmt, dabei wird auf die optimale Durchlüftung der zu erwärmenden Teile geachtet.

Optionen

  • abweichende Betriebsspannungen/Leistungen
  • abweichende Betriebstemperaturen
  • Lackierungen, auch mehrfarbig nach Kundenwunsch
  • Gerätebeschriftung und -dokumentationen in beliebigen Sprachen
  • Innenkesselmaterial aus verzinktem-, feueraluminiertem Stahlblech oder Edelstahl
  • für schweres Beschickungsgut sind stabile/massive Auflageregale im Trockner lieferbar
  • elektronische PID Temperaturregelung mit Lastschaltung Schütz bzw. Solid State Relais
  • Temperaturregelung mit Selbstoptimierungs-Funktion, Prozessalarme für weitere Verarbeitung möglich
  • Mehrkammertrockner
  • Türen an Vorder- und Rückseite
  • elektronische Digitalzeitschaltuhr
  • Betriebsstundenzähler
  • Timerfunktion, schaltet nach Ablauf der eingestellten Zeit (max. 99h 59min) ein (auf Wunsch auch aus)
  • Programmregler mit bis zu 20 Programmen mit jeweils 16 Segmenten
  • Melde- und Warnleuchten je nach gewünschter Funktion
  • Sichtfenster in der Trocknertür zur visuellen Überwachung
  • Jalousiebleche an der Lufteinblasseite zur nachträglichen Temperaturoptimierung
  • begehbare Ausführungen mit Innenraumentriegelung der Tür und ggf. zusätzlicher Notleuchte entsprechend Maschinenrichtlinie 2006/42/EG
  • Mehrkanal Grafikschreiber zur Dokumentation des Temperaturverlaufes
  • Schnittstellen nach Kundenspezifikation
  • bis 450°C
    Betriebstempertur
  • Luftführung
    horizontal/vertikal
  • optimal
    auf Erwärmungsgut
    abgestimmt
KUNDENBEISPIEL 1 - bis 450 °C - 900 x 700 x 600 mm - A# 1363174
Die Trockenöfen als sogenannte Herdwagenöfen erleichtern das Handling mit schweren Teilen. Hier gibt es die Ausführungen mit höhengleichen Beschickungshilfen oder komplett einfahrbaren Herdwagen. Leichtgängige Lenk- und / oder Bockrollen unterstützen dabe



  • 900 x 700 x 600 mm
    (B x T x H)
  • Betriebstemperatur: bis 450 °C
  • Heizleistung: 13,5 kW
  • Umluftgebläse: 1,5 kW
  • Luftführung: horizontal

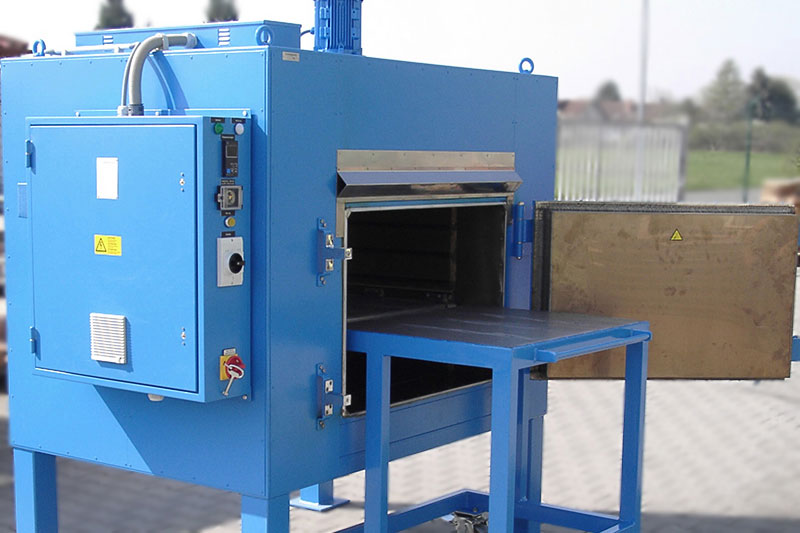

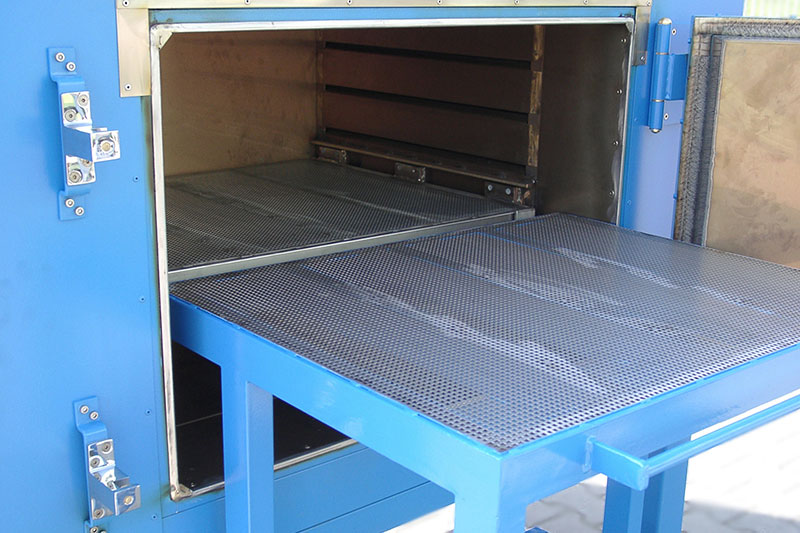

Dieser Herdwagenofen mit Beschickungshilfe wird zur Erwärmung von sechs Stück Stahldüsen mit einem Gesamtgewicht von 180 kg verwendet. Die manuelle Beschickung wird durch einen höhengleichen Beschickungswagen mit Lenkrollen unterstützt.

AUSFÜHRUNG

  • hochwertiger Heizeinsatz mit Rohrheizkörper aus Inconell / Incoloy
  • Innenkessel aus Edelstahl 1.4301
  • 200 mm Isolation reduzieren Wärmeverluste
  • elektronische Regelung mit separatem Übertemperaturschutz
  • Lastschaltung über verschleißarme SSR (Solid-State-Relais)
  • Lackierung: RAL 5015 enzianblau Struktur

Galerie

KUNDENBEISPIEL 2 - bis 240 °C - 800 x 1.400 x 1.200 mm - A# 2039118
Die Trockenöfen als sogenannte Herdwagenöfen erleichtern das Handling mit schweren Teilen. Hier gibt es die Ausführungen mit höhengleichen Beschickungshilfen oder komplett einfahrbaren Herdwagen. Leichtgängige Lenk- und / oder Bockrollen unterstützen dabe



  • 800 x 1400 x 1200 mm
    (B x T x H)
  • Betriebstemperatur: bis 240 °C
  • Heizleistung: 15 kW
  • Umluftgebläse: 1,1 kW
  • Luftführung: horizontal

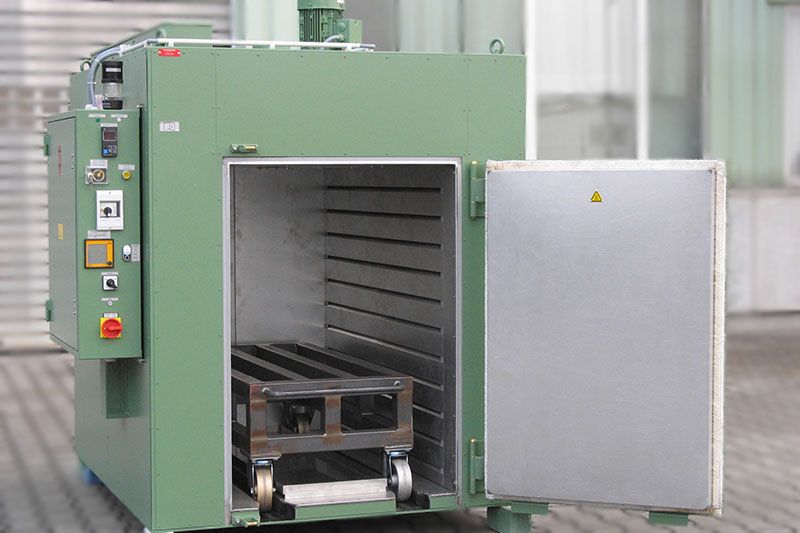

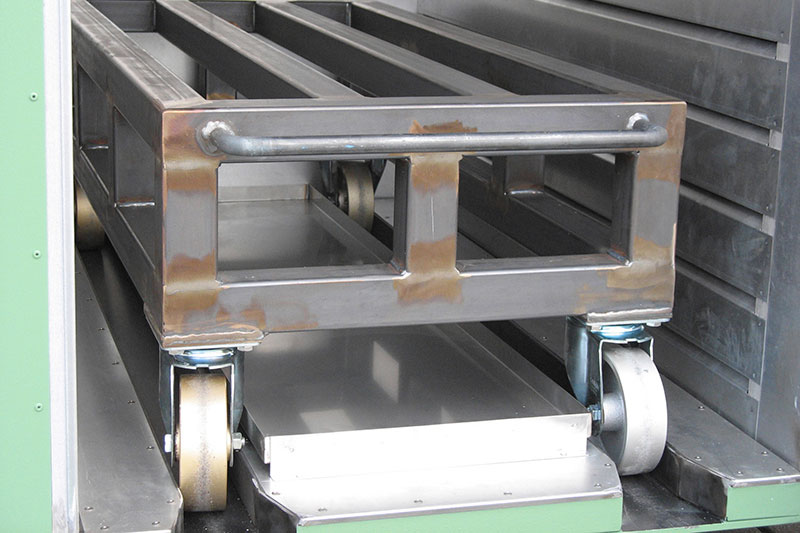

Dieser Herdwagenofen mit Beschickungshilfe wird zur Erwärmung von 2 Stück Guss-Motorkühlern mit einem Gesamtgewicht von 600 kg verwendet. Die Beladung erfolgt durch einen Beschickungswagen mit Lenk- und Bockrollen.

AUSFÜHRUNG

  • Luftschieber zur Steuerung der Frisch- und Umluft
  • Innenkessel aus aluminiertem Stahlblech

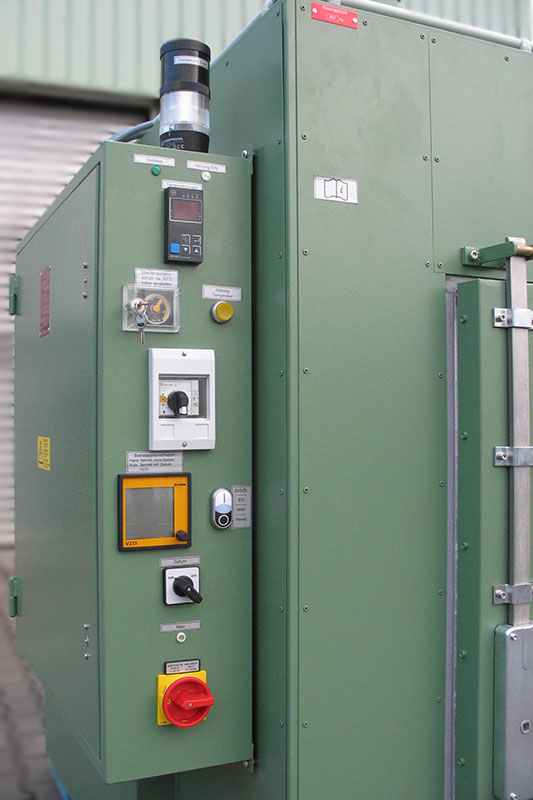

  • elektronische Regelung mit separatem Übertemperaturschutz
  • Zeitablaufsteuerung über Timer inklusive optischer Meldung nach Ablauf
  • Lackierung: RAL 6011 resedagrün Struktur

Galerie

KUNDENBEISPIEL 3 - bis 350 °C - 2.200 x 1.150 x 2.400 mm - A# 1364543
Die Trockenöfen als sogenannte Herdwagenöfen erleichtern das Handling mit schweren Teilen. Hier gibt es die Ausführungen mit höhengleichen Beschickungshilfen oder komplett einfahrbaren Herdwagen. Leichtgängige Lenk- und / oder Bockrollen unterstützen dabe



  • 2.200 x 1.150 x 2.400 mm
    (B x T x H)
  • Betriebstemperatur: bis 350 °C
  • Heizleistung: 2 x 21,5 kW
  • Umluftgebläse: 2 x 1,1 kw
  • Luftführung: horizontal
    mit Jalousieblechen zur nachträglichen
    Temperaturoptimierung


Dieser Herdwagenofen mit Beschickungshilfe wird zur Erwärmung von vier Stück Stahlrohren Ø 400 x 2.000 mm lang verwendet. Die Beladung erfolgt durch zwei Beschickungswagen mit Lenk- und Bockrollen.

AUSFÜHRUNG

  • Innenkessel aus Edelstahlblech 1.4301

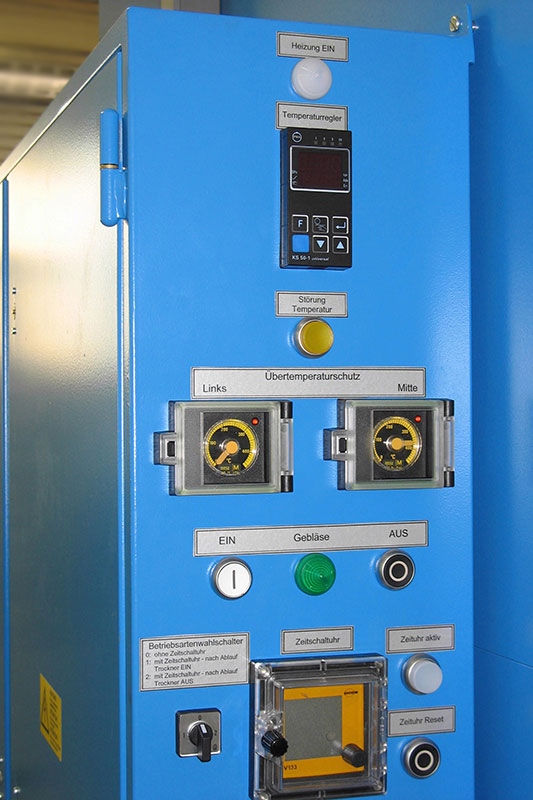

  • elektronische Regelung mit 2-fach separatem Übertemperaturschutz
  • Zeitablaufsteuerung über Timer inklusive optischer Meldung nach Ablauf
  • Bohrungen in den Seitenwänden, mit verschließbaren Klappen, zur Messung der Oberflächentemperatur der Rohre

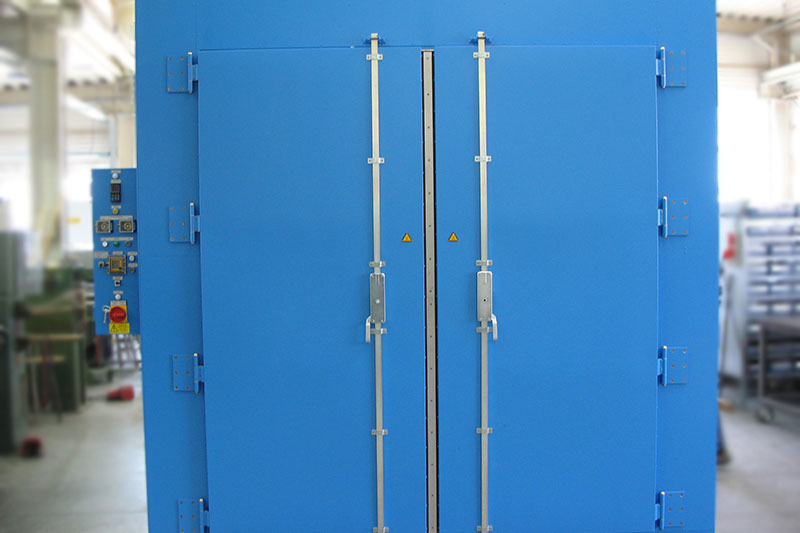

  • Türenverschluss kann vom Innenraum geöffnet werden
  • Lackierung: RAL 5012 lichtblau Struktur

Galerie
