Anlegefühler

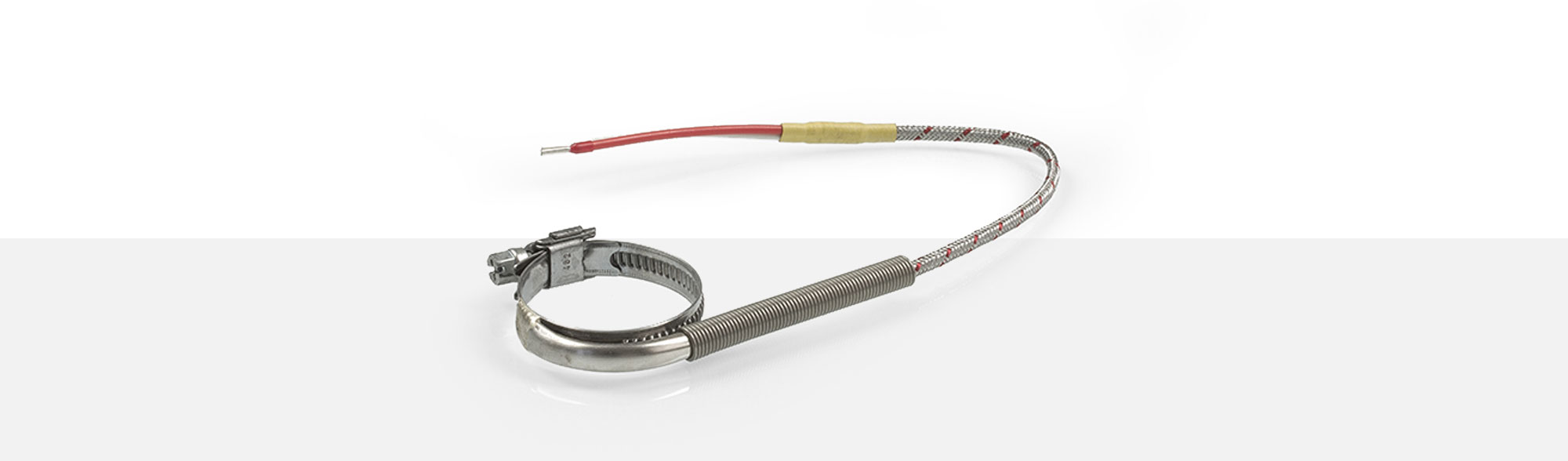

Anlegefühler werden zur Temperatur-Messung an runden und planen Oberflächen eingesetzt. Der Temperatursensor wird auf den zu messenden Zylinder wie eine Schlauchschelle aufgeschraubt. Für die Spannbänder werden Schneckengewindeschellen nach DIN 3017 verwendet. Band und Gehäuse sind aus Werkstoff 1.4016 und die Schraube aus Stahl verzinkt mit Kreuzschlitz. Wir fertigen standardmäßig in zwei Bandbreiten von Ø 12 - 22 mm bis Ø 90 - 110 mm in 9 mm und ab Ø 100 - 120 mm in 12 mm. Auf Kundenwunsch ist auch eine Ausführung komplett aus Edelstahl 1.4301 möglich. Der Widerstandsfühler ist 90° von der Schraube punktgeschweißt und verlötet. Der Übergang der Ausgleichsleitung zum Schutzrohr ist konisch zugentlastet. Die Knickschutzfeder Ø 8 x 65 mm der Anschlussleitung dient als mechanischer Schutz. Es sind auch Spannbandfühler mit radialem Kabelabgang möglich.
Miniatur - Rundsteckverbinder mit Schraubverschluss
| 3-polig | Stecker | T3260 | A# 1201415 |
| Kuppung | T3261 | A# 1200722 |
| 4-polig | Stecker | T3300 | A# 1103624 |
| Kupplung | T3301 | A# 1200723 |
Miniatur - Steckverbindungen
| Lemo | Kabeldurchmesser max. in mm | ||||
| Größen | 0S | 1S | 2S | 3S | |
| Standard Kupplung | 3,7 | 4,2 | 4,2 | 4,2 | |
| Einbau-Apparatedose | |||||
| Standard Stecker | 3,7 | 4,2 | 4,2 | 4,2 |
| Spannbereiche | Bandbreite | Spannbereiche | Bandbreite |
| 12 - 22 mm | 9 mm | 80 - 100 mm | 9 mm |
| 16 - 27 mm | 9 mm | 90 - 110 mm | 9 mm |
| 20 - 32 mm | 9 mm | 100 - 120 mm | 12 mm |
| 25 - 40 mm | 9 mm | 110 - 130 mm | 12 mm |
| 32 - 50 mm | 9 mm | 120 - 140 mm | 12 mm |
| 40 - 60 mm | 9 mm | 130 - 150 mm | 12 mm |
| 50 - 70 mm | 9 mm | 140 - 160 mm | 12 mm |
| 60 - 80 mm | 9 mm | 150 - 170 mm | 12 mm |
| 70 - 90 mm | 9 mm |
