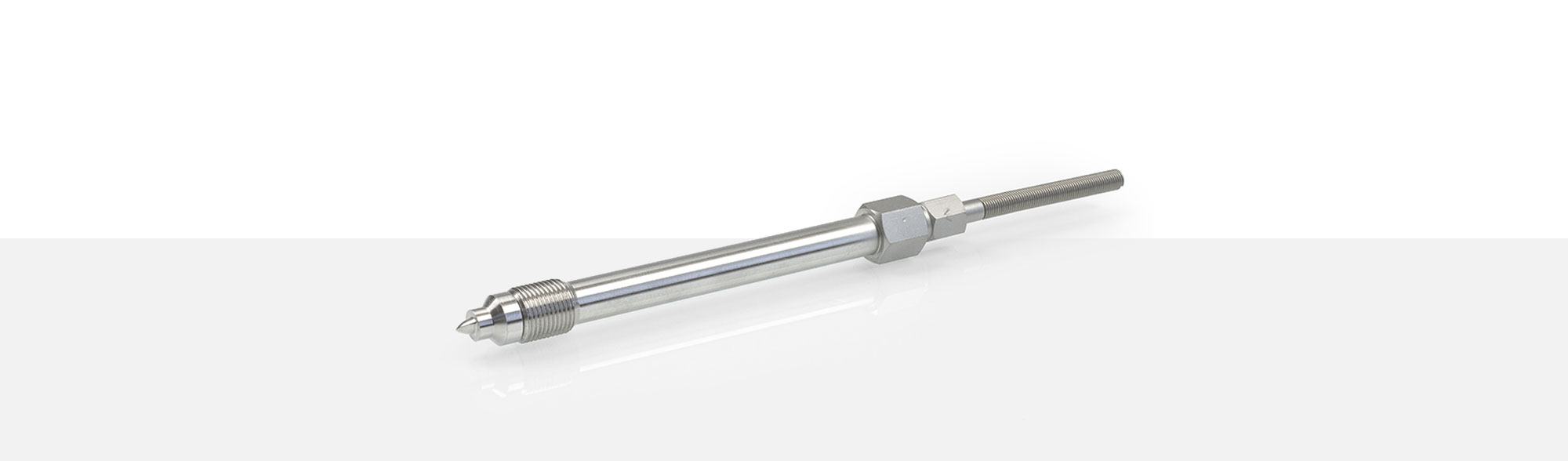

Massewiderstandsfühler

MWF 110

ANWENDUNGSBEREICHE

Massewiderstandsfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Messfühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. In der Ausführung kann man zwischen Zweileiter- und Dreileiterschaltung wählen. Der Temperatursensor Typ MWF 110 hat einen geraden Kabelabgang. Der Übergang vom Fühlerteil zur Ausgleichsleitung ist zugentlastet und mit einer Knickschutzfeder Ø 8 x 65 mm ausgestattet. Die Anschlussleitung ist standardmäßig 2.000 mm lang. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.

Messeinsatz Pt100 nach
DIN EN 60751 - Klasse B
Einsatztemperatur: bis 600 °C
potentialfrei
Standardausführung in Zweileiterschaltung
Einschraubgewinde M18x1,5
Standard-Schwertform-Einbaulänge 6 mm

6mm Schwertform
Einbaulänge
M18x1,5
Einschraubgewinde
Standard
2-Leiter Schaltung

MWF 110 Massewiderstandsfühler

Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ MWF 110. Auf Wunsch sind auch andere möglich.

Artikel#	Querschnitt	Temp-Bereich	Außendurchmesser
1201354	2x0,35 mm² Cu-vernickelt	-50 °C bis +260 °C	4,6 x 2,8 mm
1340642	3x0,25 mm² Cu-verzinnt	-60 °C bis +260 °C	3,40 ±0,15 mm
1266897	4x0,18 mm² Cu-vernickelt	-50 °C bis +260 °C	3,90 ±0,15 mm
1307789	4x0,22 mm² Cu-verzinnt	-50 °C bis +350 °C	4,00 ±0,15 mm

Miniatur - Rundsteckverbinder mit Schraubverschluss

2-polig	Stecker	T3200	A# 1200716
	Kupplung	T3201	A# 1200721

3-polig	Stecker	T3260	A# 1201415
	Kuppung	T3261	A# 1200722

4-polig	Stecker	T3300	A# 1103624
	Kupplung	T3301	A# 1200723

Widerstandsfühler - Steckverbinder

Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.
