Massewiderstandsfühler

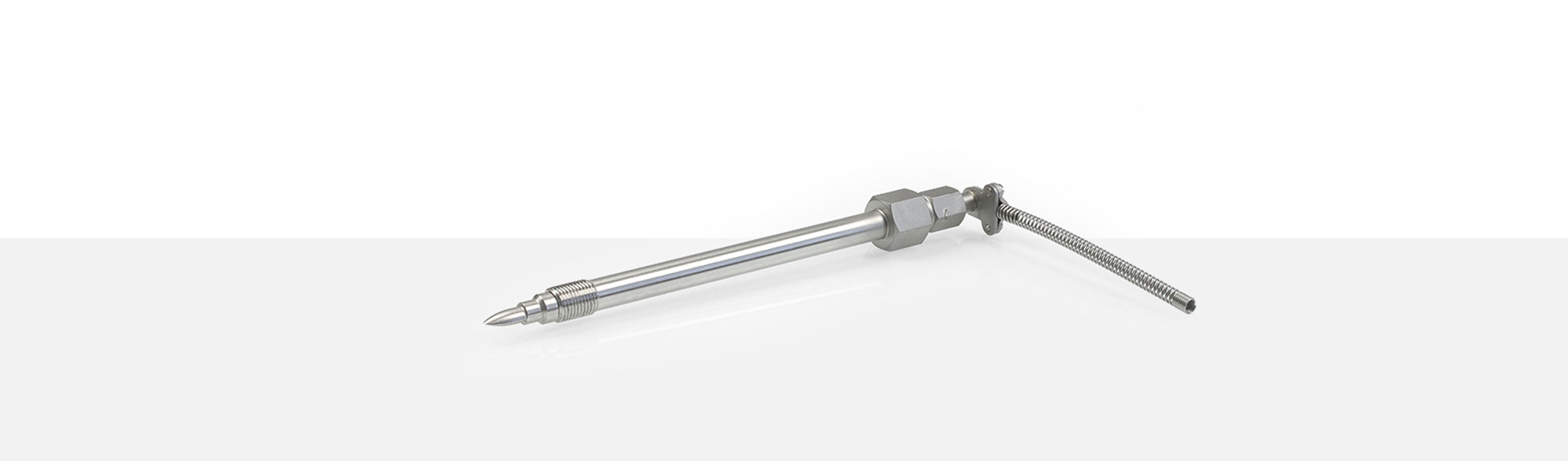

Massewiderstandsfühler sind hauptsächlich für den Einsatz in Kunststoffextrusionsanlagen konzipiert worden. Schwertförmige, keglige und plane Messspitzen sorgen je nach Anforderung für eine optimale Temperaturerfassung. Je nach Gewindeausführung können die Massefühler in die Standardbohrungen der Extrusionsmaschinen eingeschraubt werden. Die Einbaurichtung der schwertförmigen Messspitze ist durch eine Markierung am Haltesechskant SW 14 vorgegeben. In dieser Ausführung kann man zwischen Zweileiter- und Dreileiterschaltung wählen. Der Kabelabgang des Temperatursensors Typ MWF 113 ist rechtwinklig. Als Knickschutz wird standardmäßig ein 60 mm Spezial-Glasseidenschlauch mit hitzebeständiger Lackierung bis 400 °C verwendet. Die Fühlerteile sind aus eigener Herstellung und werden auf hochmodernen CNC-Maschinen gefertigt.
Folgend eine Aufstellung unserer Standard Anschlussleitungen für den Temperatursensor Typ MWF 113. Auf Wunsch sind auch andere möglich.
Artikel# | Querschnitt | Temp-Bereich | Außendurchmesser |
1201354 | 2x0,35 mm² Cu-vernickelt |
-50 °C bis +260 °C | 4,6 x 2,8 mm |
1340642 | 3x0,25 mm² Cu-verzinnt |
-60 °C bis +260 °C | 3,40 ±0,15 mm |
1266897 | 4x0,18 mm² Cu-vernickelt |
-50 °C bis +260 °C | 3,90 ±0,15 mm |
1307789 | 4x0,22 mm² Cu-verzinnt |
-50 °C bis +350 °C | 4,00 ±0,15 mm |
Miniatur - Rundsteckverbinder mit Schraubverschluss
2-polig | Stecker | T3200 | A# 1200716 |
Kupplung | T3201 | A# 1200721 |
3-polig | Stecker | T3260 | A# 1201415 |
Kuppung | T3261 | A# 1200722 |
4-polig | Stecker | T3300 | A# 1103624 |
Kupplung | T3301 | A# 1200723 |
Widerstandsfühler - Steckverbinder
Die Steckverbinder sind durch ihre Bauform verpolungssicher und in der Standardausführung bis 120 °C Umgebungstemperatur einsetzbar. Die runden Kontaktstifte des Steckverbinders sind aus Kupfer hergestellt (Pluspol Ø 4 mm - Minuspol Ø 4,7 mm). Die Steckerfarbe ist weiß und für einen Litzendurchmesser bis 1 mm² geeignet. Wir empfehlen Stecker und Kupplung mit einer Zugentlastung zu versehen. Dies verhindert das Lösen des Kabels vom Stecker. Wir stellen eine Quetschhülse aus Messing bei, bitte geben Sie den Durchmesser der Anschlussleitung an.
2-polig | Stecker | A# 2211006 |
Kupplung | A# 2211010 | |
Quetschhülse | A# 2211002 |
3-polig | Stecker | A# 2211007 |
Kupplung | A# 2211012 | |
Quetschhülse | A# 2211019 |
